FDM可打印微型储运容器套件结构设计

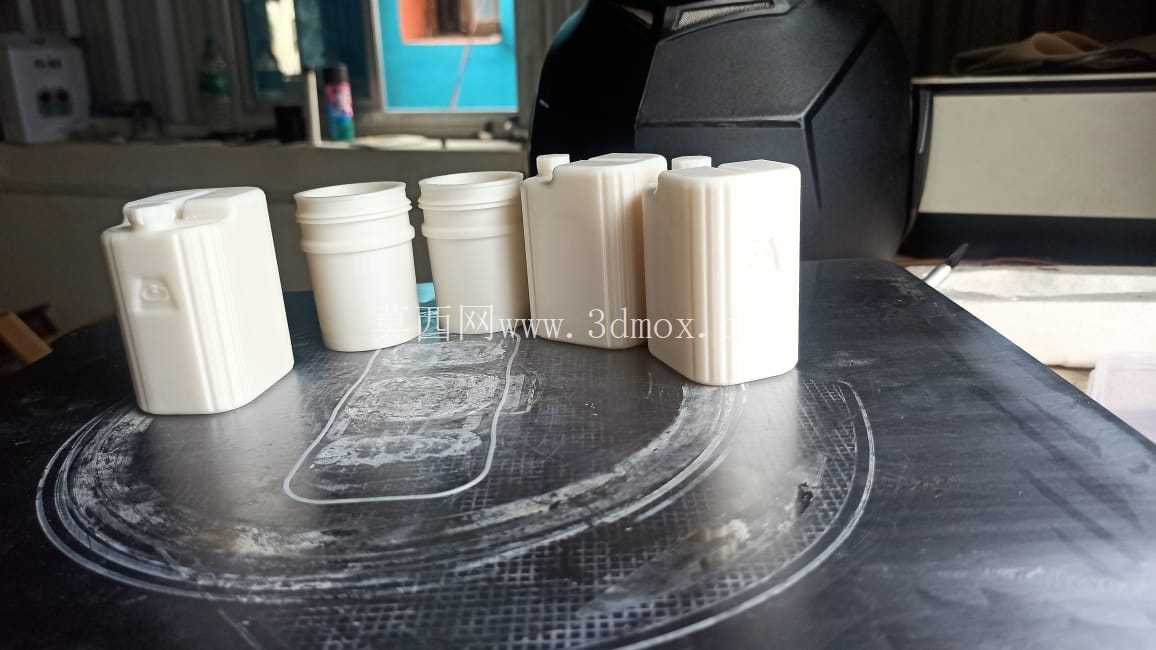

这套微型储运容器套件，核心适配FDM熔融沉积成型工艺的制作需求，所有部件的壁厚、拔模斜度、支撑接触面都做了针对性优化，无需复杂的可溶性支撑，使用普通PLA、PETG等常规FDM耗材即可完成打印，打印完成后仅需简单去除少量底部支撑即可投入使用，整体打印容错率高，即使是入门级桌面FDM设备也能稳定输出合格零件。

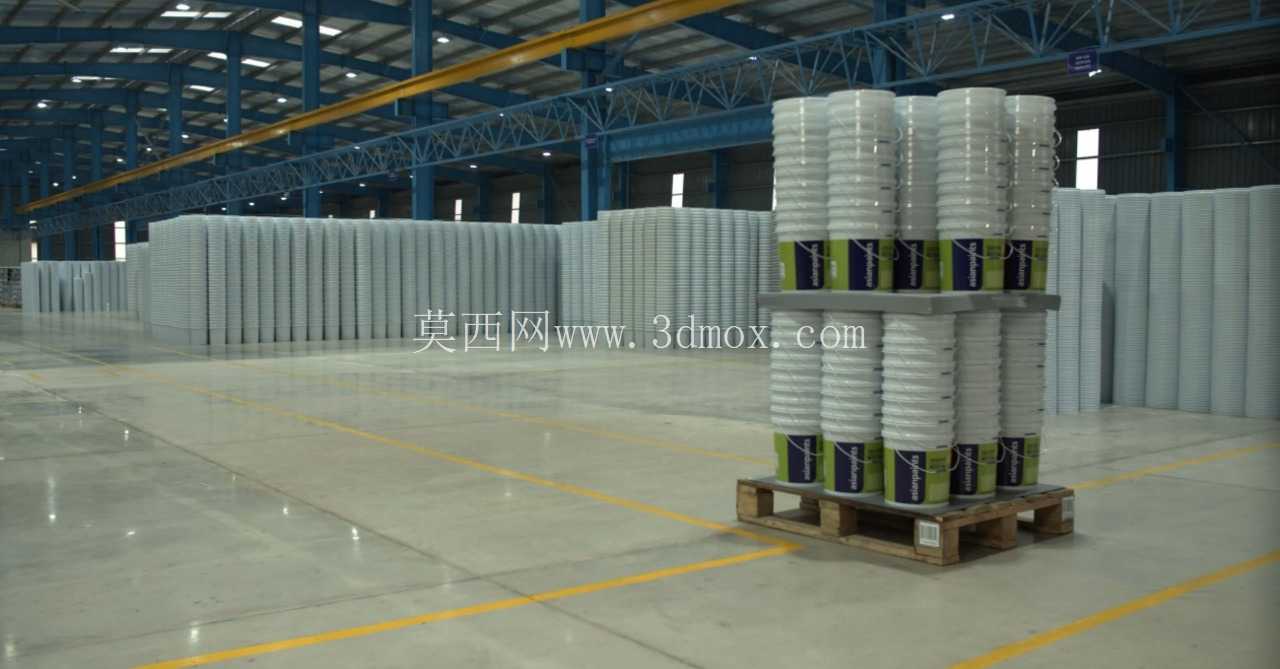

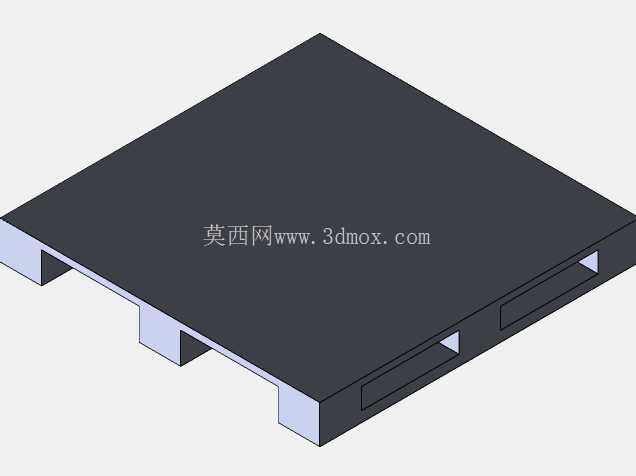

从实际应用场景来看，这类微型容器套件可覆盖多个领域的使用需求：在工业场景沙盘制作中，可作为仓储物流区域的比例配件，还原工厂原料存储区、油品暂存区的真实排布，配合托盘模型可模拟整托物料的堆叠转运状态，让沙盘的细节还原度大幅提升；在微缩场景模型创作领域，可作为汽修场景、户外露营场景、乡村作坊场景的道具配件，不同规格的容器可对应不同的物料存储功能，比如小口径带导流嘴的壶形容器可适配机油、洗洁精等液态物料的微缩呈现，广口大桶可对应散装原料、废弃物的存储，带密封盖的小圆罐可对应油漆、胶粘剂等小容量密封存储物料，板条箱可适配零散零件、生鲜货品的装载；在结构设计验证环节，这套模型可作为小型储运容器的缩比验证样件，用来测试不同堆叠结构的稳定性、容器握持的人机工程合理性、导流嘴的出液流畅度，相比直接开模制作全尺寸样件，缩比打印的验证成本可降低九成以上，验证周期也能压缩到数小时级别。

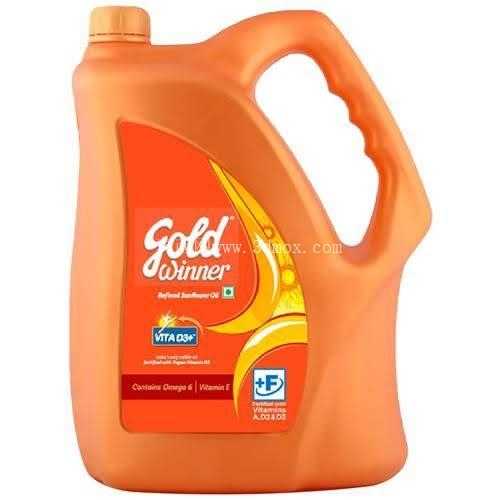

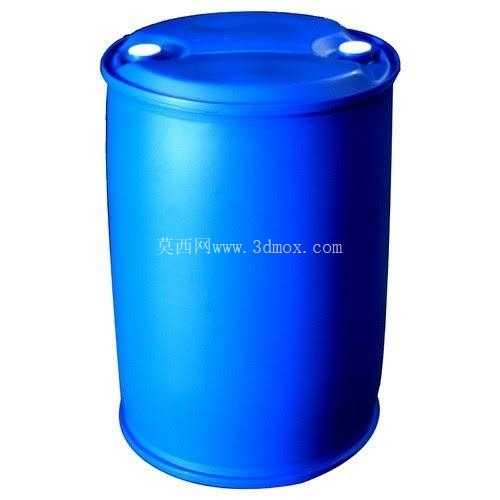

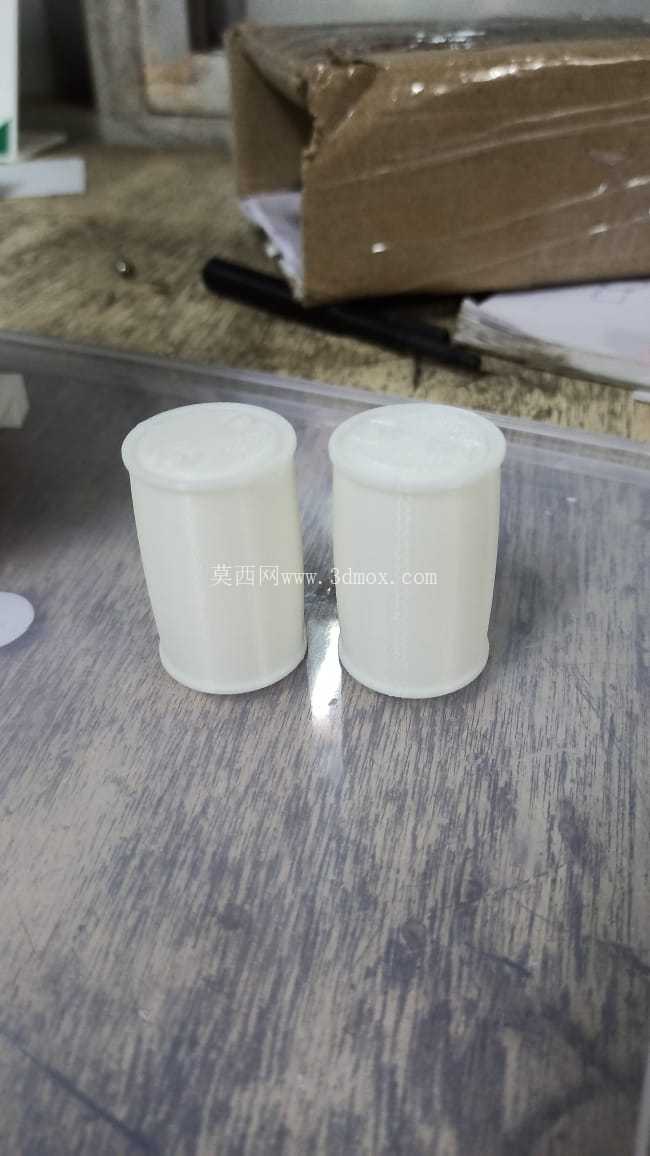

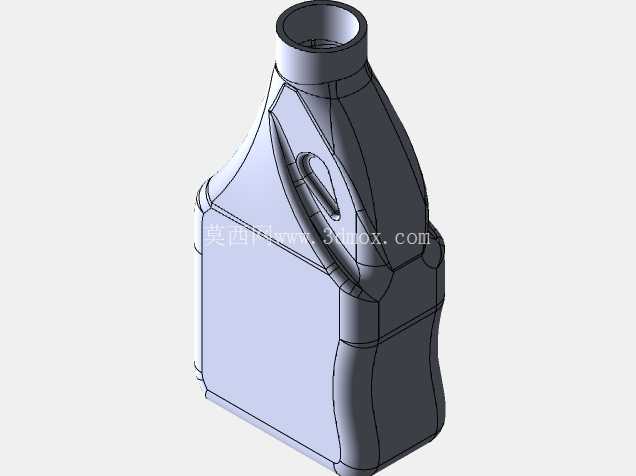

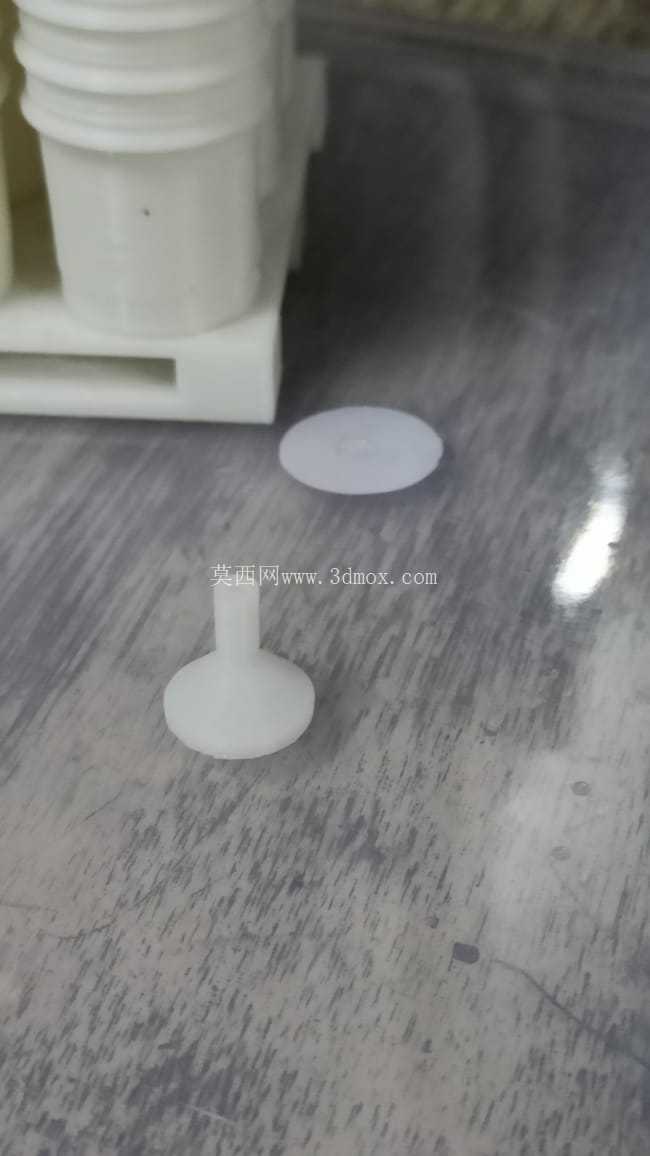

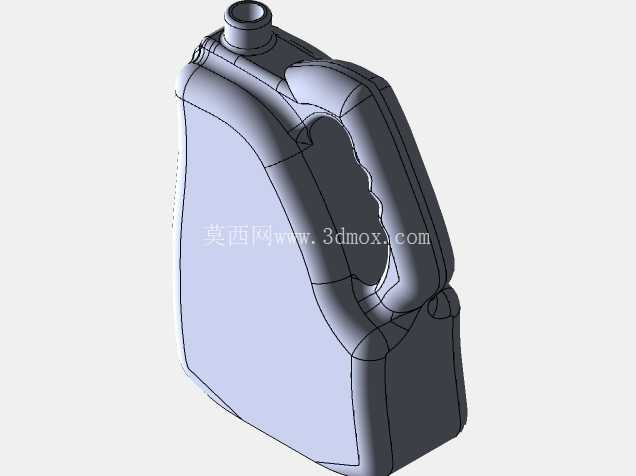

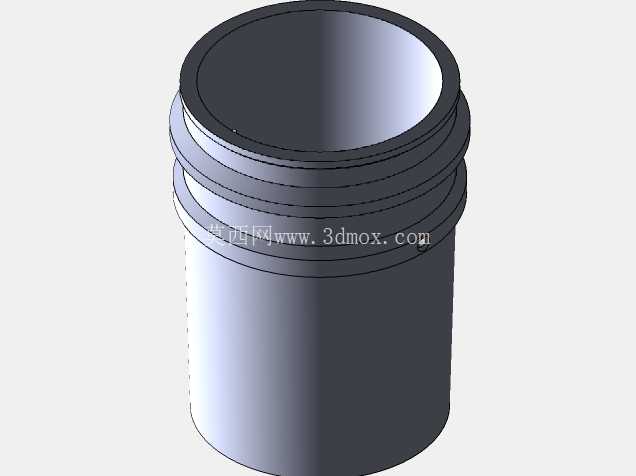

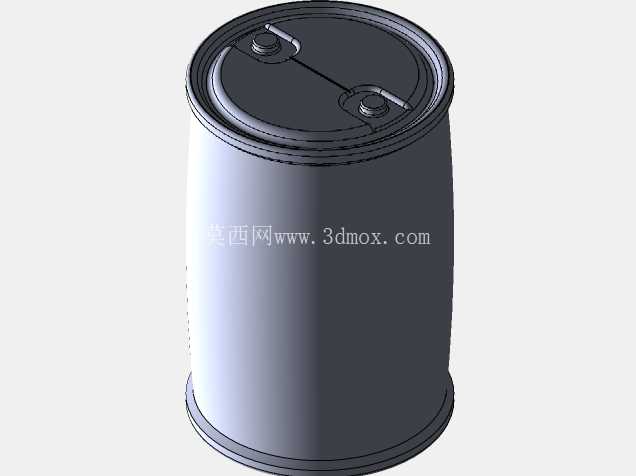

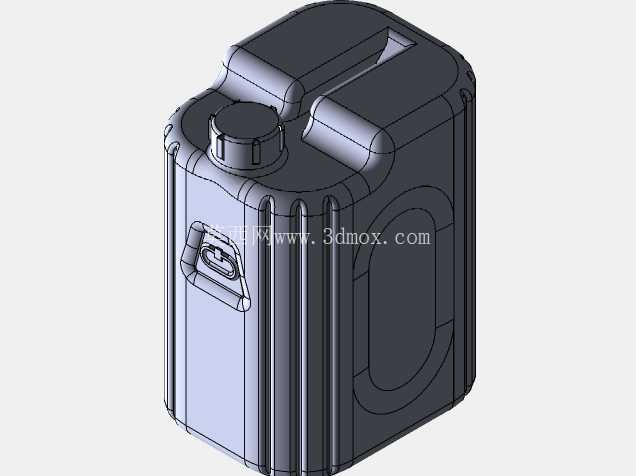

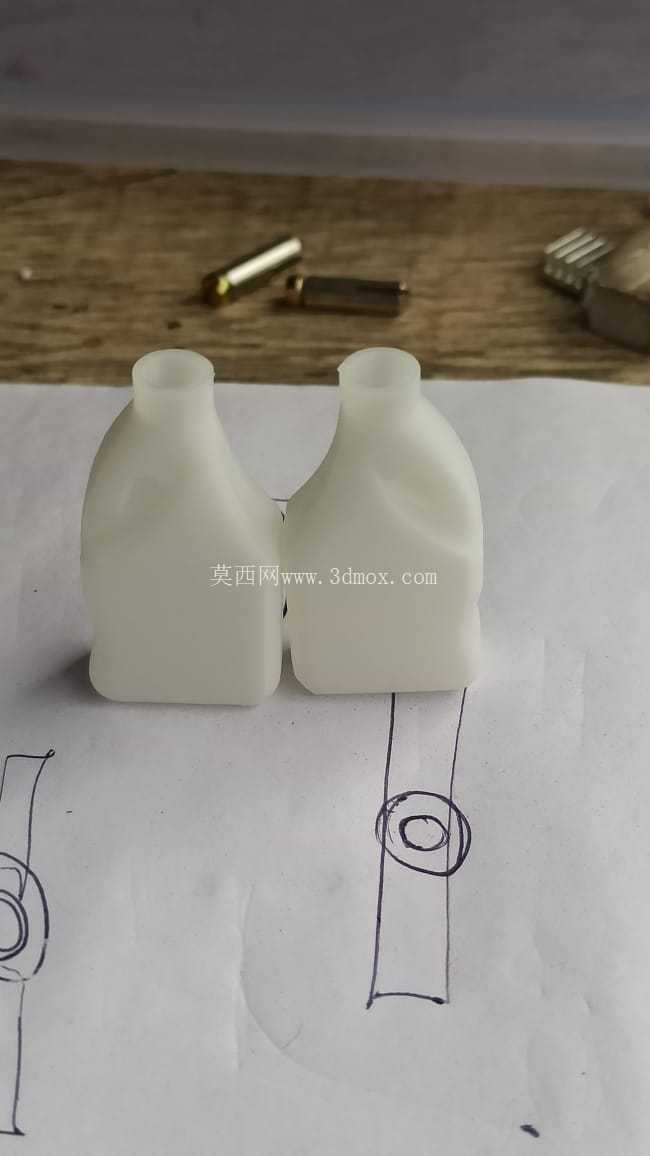

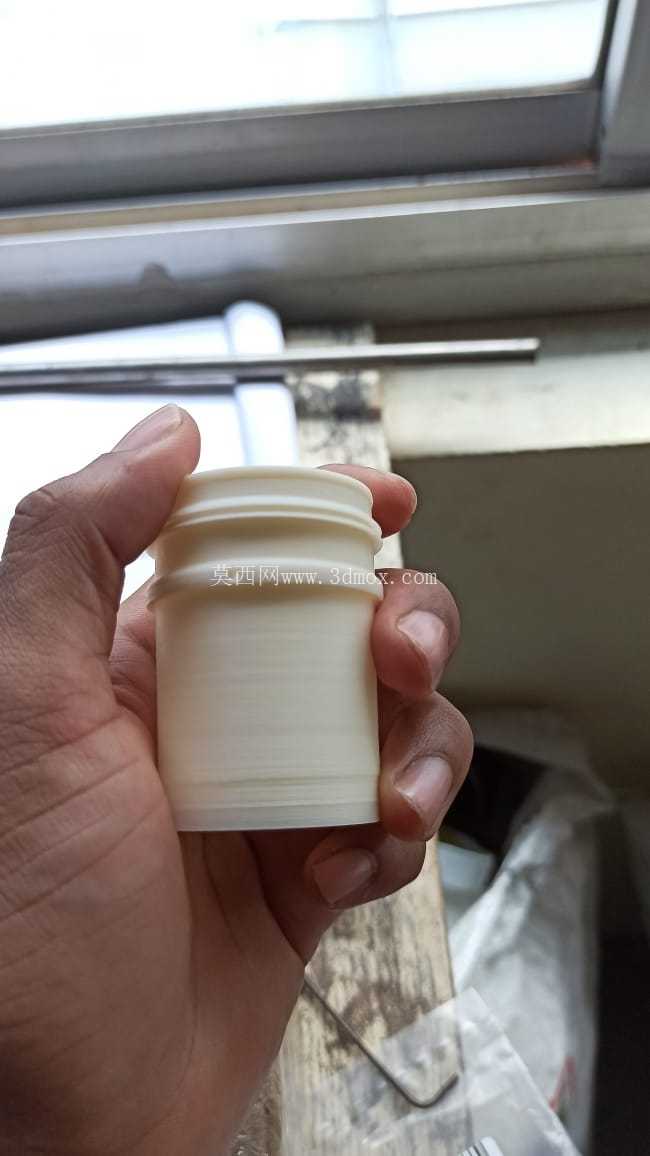

从产品功能特性来看，套件内包含了多种不同结构的储运部件：堆叠式圆柱桶采用了上下嵌套的定位结构，桶身上部的凸缘可与上方桶体底部的凹槽精准配合，整托堆叠时不会出现滑移倾倒的问题，桶身外侧做了环形加强筋，既可以提升桶身的抗变形能力，也能在FDM打印时减少层间应力导致的翘曲问题；带导流嘴的壶形容器做了一体化的把手结构，把手与壶身的连接位置做了圆弧过渡，避免打印时出现应力集中导致的断裂，导流嘴的末端做了收窄处理，倾倒液体时不会出现沿壁流液的问题；密封小圆罐配备了可插拔的密封盖，盖体与罐口的配合间隙控制在0.2mm，既可以保证插拔顺畅，也能实现基础的防尘密封效果；漏斗部件做了大口径进料口与小口径出料口的过渡设计，内壁做了光滑曲面处理，可引导液体顺利流入小口径容器，避免洒漏；板条箱采用了格栅式侧壁结构，在保证结构强度的同时减少了耗材用量，箱体底部做了与托盘定位块配合的凹槽，放置在托盘上时可实现精准定位，不会在转运模拟过程中移位。

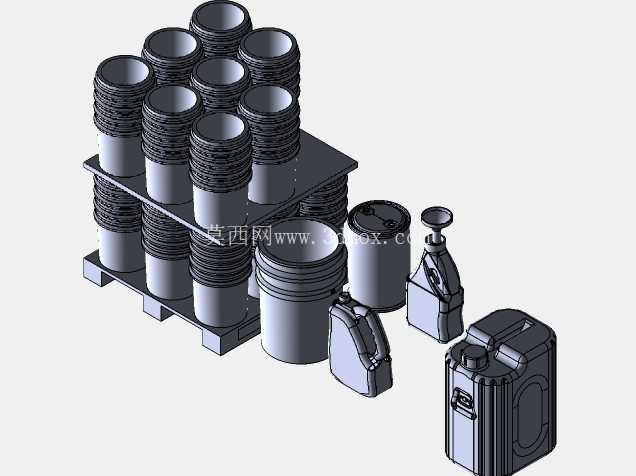

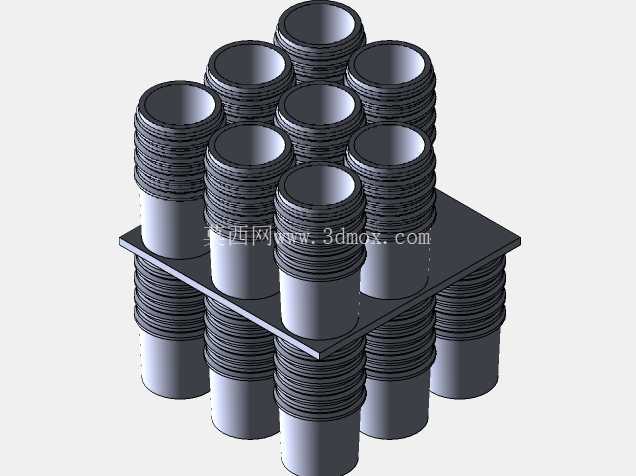

设计思路上，整套套件遵循了模块化、通用化的设计原则，所有圆柱桶的底部定位尺寸保持一致，可通用同规格的托盘进行堆叠转运，不同容量的壶形容器把手尺寸做了统一的人机工程适配，握持时的受力角度符合人手操作的自然姿态，所有部件的外表面都避免了小于45度的悬空结构，FDM打印时无需添加额外的外支撑，仅在部分内腔位置添加少量易剥离的支撑即可，打印完成后的后处理工作量极小。外形尺寸与安装边界方面，整套套件堆叠在标准微型托盘上时，整体占用的投影尺寸为120mm×100mm，堆叠高度最高可到150mm，单个圆柱桶的直径为20mm，高度为35mm，壶形容器的最大宽度为25mm，高度为40mm，漏斗的进料口直径为22mm，出料口直径为4mm，板条箱的外部尺寸为40mm×30mm×25mm，所有部件的壁厚统一设置为1.2mm，既可以保证打印后的结构强度，也能避免壁厚过大导致的打印时间过长、耗材浪费问题，各部件之间的配合间隙统一设置为0.2mm，适配FDM打印的常规精度误差范围，打印完成后无需额外打磨即可实现顺畅的装配配合。在实际使用过程中，不同部件可根据场景需求自由组合，比如可将多个圆柱桶堆叠在托盘上模拟整托原料存储状态，也可将壶形容器与漏斗配合模拟液体加注作业场景，板条箱可单独使用模拟零散零件的存储，也可多个堆叠模拟仓储区的货品堆放状态，整套模型的细节还原度高，结构合理性强，无论是作为场景配件还是结构验证样件都能满足使用需求。
