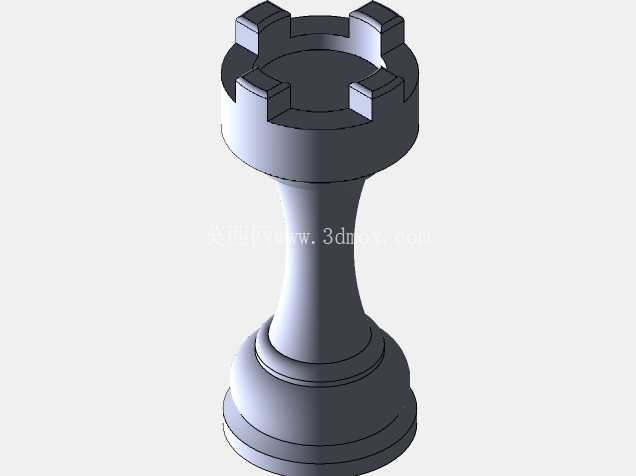

国际象棋车棋子精密三维造型设计

在文体用品精密铸造生产领域，棋类产品的金属质感棋子量产前，都需要完成精准的三维造型作为模具开发的核心依据，本次完成的国际象棋车棋子三维结构，可直接适配失蜡铸造、压铸等多种金属成型工艺的前期开发需求。从实际应用场景来看，这类棋子既可以作为高端国际象棋套装的组成部件，适配专业赛事用棋、收藏级金属棋具的生产，也可单独作为文创摆件、桌面装饰件的加工原型，部分定制化商务礼品开发中，也会将这类棋子结构作为金属工艺件的基础造型，通过表面镀金、镀银做旧等处理实现不同的视觉效果。

设计过程中首先考虑的是棋子的放置稳定性，底部采用多层阶梯式凸缘结构，最下端接触面做了微小的圆角过渡，既避免金属铸造后锐边划手的问题，也能保证棋子放置在棋盘上时不会出现晃动，底座的直径尺寸控制在适配常规国际象棋棋盘格子的范围内，不会出现单颗棋子占用过多格面、影响相邻棋子摆放的问题，整体高度也匹配标准比赛用棋的尺寸区间，握持时的重心落在棋子下部三分之一处，拿取移动时的手感沉稳，不会出现头重脚轻容易倾倒的情况。

中部的柱身采用收腰式曲面过渡，没有做多余的凹凸纹理，一方面是减少铸造过程中出现缩孔、粘砂的缺陷概率，降低后续打磨抛光的工作量，另一方面简洁的曲面也能凸显金属材质本身的光泽质感，柱身与上下两端的连接位置都做了等宽的环形凸台作为结构分界，让整体造型的层次更清晰，不会因为曲面过于顺滑显得造型单调。顶部的城垛结构是车棋子的核心识别特征，设计时四个凸起的垛口尺寸完全一致，相邻垛口之间的凹槽深度控制在合理范围，既保证造型辨识度，也避免凹槽过深导致铸造时填充不满、或者后期清理难度大的问题，顶部的内凹平面做了微小的拔模斜度，方便模具开模时顺利脱模，不会出现结构卡滞的情况。

从铸造工艺适配的角度来看，整个模型的所有壁厚都保持均匀过渡，没有出现壁厚突变的位置，避免金属冷却过程中因为收缩不均产生变形，所有的转角位置都设置了合理的铸造圆角，没有尖锐的内角结构，减少应力集中的同时也能提升金属液的流动填充性能。模型的分型面设置在底座最下端的平面位置，开模时不会破坏外观面的完整性，后续的浇口、冒口设置都可以在底座底面完成，打磨后不会在棋子可见外观面留下加工痕迹。如果采用压铸工艺生产，模型的拔模方向统一沿棋子轴向设置，所有外观面的拔模斜度都符合锌合金、铝合金压铸的工艺要求，不需要额外做结构调整就可以直接用于模具加工。如果是用于非金属材质的加工，比如树脂3D打印、注塑生产，这个模型的结构也完全适配，不需要添加额外的支撑结构就可以顺利打印成型，生产效率更高。

在实际的生产验证环节，这个造型的棋子经过失蜡铸造试生产后，表面粗糙度可以达到Ra1.6的水平，只需要简单的抛光就可以达到镜面效果，尺寸精度可以控制在±0.1mm以内，同一批次生产的棋子重量差不超过2g，完全满足高端棋具的装配要求。顶部的城垛结构经过跌落测试，不会出现断裂缺损的问题，结构强度足够满足日常使用的需求，即使不小心从桌面高度掉落，也只会在底座接触位置出现微小磕碰，不会破坏整体造型的完整性。
