三叶轴承式指尖旋转解压玩具结构设计

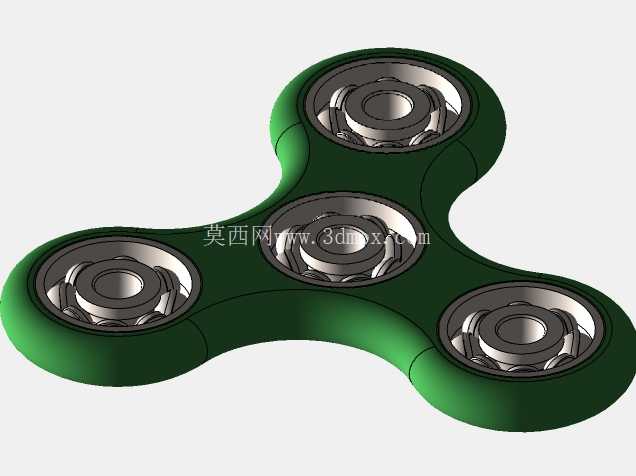

　　这款三叶结构的指尖旋转玩具，核心采用中心主轴承搭配三个配重轴承的布局，在手持把玩场景中，能依靠配重块的均匀分布实现长时间稳定旋转，日常可作为办公间隙舒缓手部疲劳、分散注意力的小物件，也能在机械结构科普场景中作为轴承转动、动平衡原理的直观演示载体。从结构设计逻辑来看，三个叶瓣采用120度等角分布的对称构型，每一个叶瓣末端都预留了标准轴承的安装位，安装位的内径与常用微型深沟球轴承的外径采用过渡配合公差，既可以保证轴承压装后不会出现松脱晃动，也能避免过盈量过大导致轴承内圈、外圈变形卡滞，影响旋转顺滑度。

　　中心位置的主轴承安装孔位，同轴度公差控制在0.02mm以内，保证旋转时不会出现偏心抖动，握持时手指接触中心轴承的内圈端面，外圈带动三个叶瓣和配重轴承同步转动，转动过程中动平衡精度直接影响旋转时长和握持手感，设计时每个叶瓣的外形轮廓、壁厚都做了等重处理，三个末端配重轴承选用同规格同重量的标准件，避免因重量差导致转动时产生径向跳动。外形尺寸方面，整体外接圆直径控制在75mm左右，单叶瓣的厚度为8mm，边缘做了R3的圆角过渡，既避免尖锐边角划伤手部，也能让整体握持手感更圆润贴合指腹；中心轴承的内圈孔径为6mm，刚好适配成年人指尖的按压接触面积，不需要额外加装握持帽就能稳定用两指夹持固定。

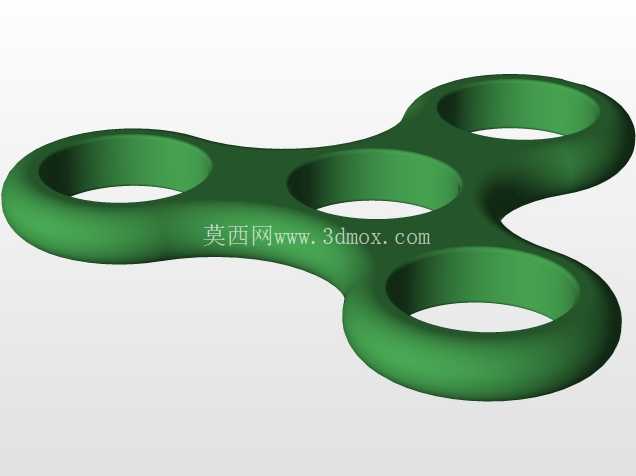

　　从实际使用场景出发，主体结构的材质可选用ABS塑料或者铝合金加工，塑料材质适合批量注塑生产，成本更低重量更轻，铝合金材质则能提升整体配重质感，旋转时的转动惯量更大，空转时长更长。叶瓣的外轮廓采用流畅的弧形过渡，没有突兀的棱角，在旋转过程中即使触碰到周边物件也不会产生磕碰刮擦，三个配重轴承除了起到增加转动惯量的作用外，自身也可以独立转动，把玩时能实现更多的互动玩法。设计过程中特意将主体结构的壁厚做了均匀化处理，最薄位置不小于2mm，保证整体结构强度，即使从桌面高度意外跌落也不会出现叶瓣断裂的情况；轴承安装位的端面做了0.5mm的限位台阶，轴承压装到位后端面与主体表面齐平，不会出现凸起错位，既提升外观整洁度，也避免轴承突出部分剐蹭衣物。

　　这类小型旋转结构的设计，核心要点在于动平衡的校准和配合公差的合理选取，很多同类产品旋转时出现抖动、卡顿的问题，本质上都是三个叶瓣的重量分布不均，或者轴承安装位的同轴度偏差过大导致的，这款结构在建模阶段就对每个叶瓣的质量做了测算，通过微调叶瓣内部的减重槽位置，让三个方向的转动惯量完全一致，同时中心安装孔与三个末端安装孔的中心距误差控制在0.01mm以内，保证旋转时的向心力均匀分布。在实际装配环节，只需要将四个轴承分别压入对应的安装位即可，不需要额外的紧固件固定，依靠配合公差就能实现可靠连接，后期维护时也可以很方便地将轴承顶出进行清洁或者更换，降低了使用维护的成本。对于结构设计从业者来说，这类小型零件的建模过程，能很好地练习对称结构建模、公差配合选取、动平衡配重设计的相关技巧，看似简单的三叶结构，实际上涉及到了回转类零件设计的多个核心知识点，从平面草图的对称约束，到实体特征的均匀分布，再到装配体中配合关系的添加，都需要严谨的参数设置才能实现预期的转动效果。
