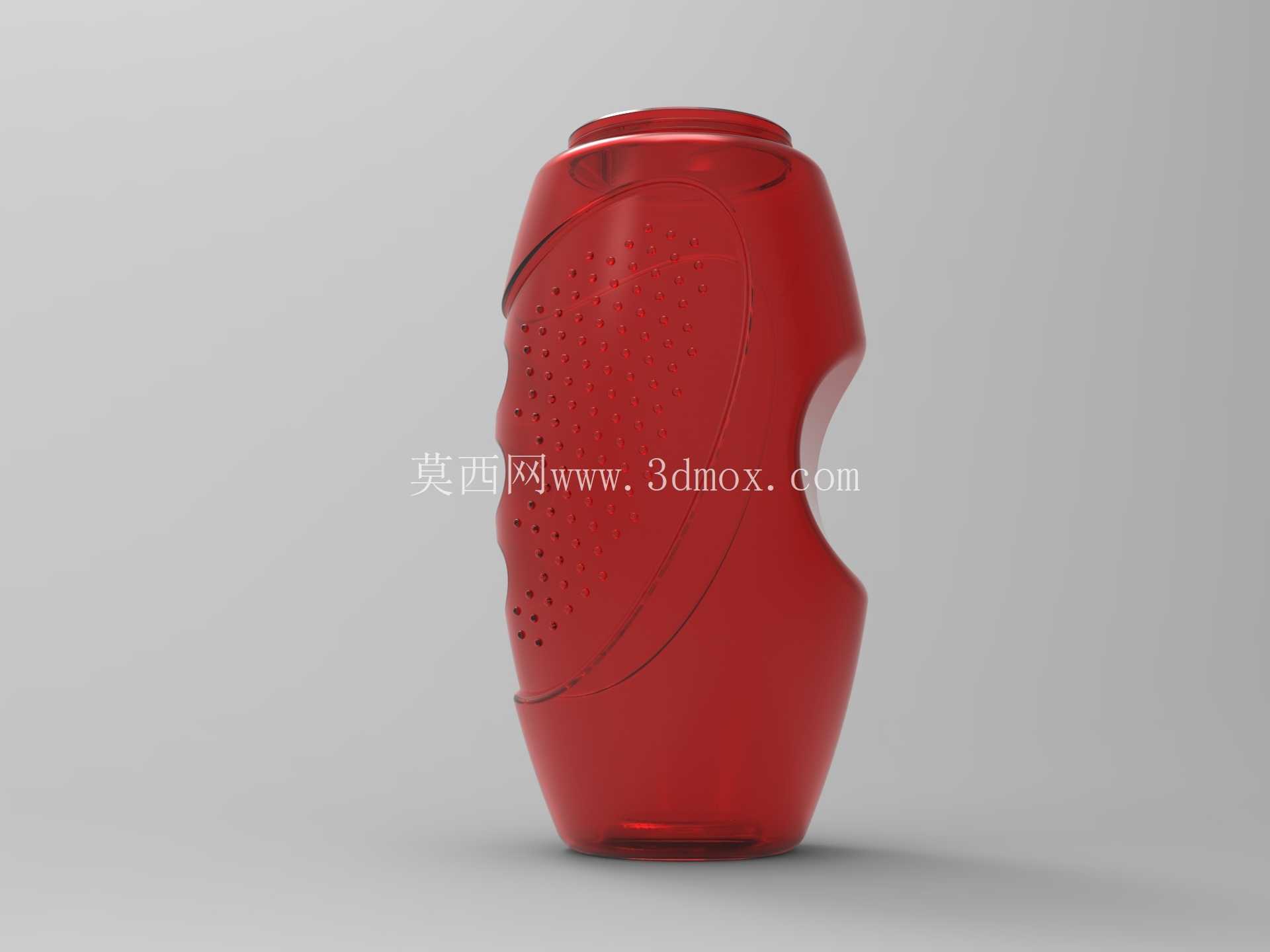

曲面造型便携握持式塑料水瓶结构设计

　　瓶身侧面的点状微凸纹理，不是单纯的装饰结构，其凸起高度控制在0.3mm左右，既不会因为凸起过高硌手，也能增加手掌与瓶身之间的摩擦力，同时这些点状纹理按照手掌握持时的指腹分布区域排布，在持握时能形成均匀的受力支撑点，减少长时间持握带来的局部压迫感。从结构设计思路来看，整个瓶身采用一体化曲面过渡，没有尖锐的棱角结构，一方面是避免日常使用中棱角磕碰造成的瓶身损伤，另一方面也能在注塑或者吹塑成型时，让塑料原料的流动更加均匀，减少壁厚不均导致的局部强度不足问题。这款曲面造型的塑料水瓶，核心面向日常户外携带、运动场景使用，区别于常规直筒型水瓶的结构设计，在握持贴合度、外观辨识度上做了针对性的结构优化。从实际使用场景来看，这类水瓶多用于徒步、健身等需要单手握持取水的场景，常规直筒瓶身沾水后容易打滑，且长时间握持会硌手，这款瓶身的内凹曲面完全贴合成年人手掌的自然握持弧度，当手掌包裹瓶身时，指腹位置刚好落在曲面的凹陷区域，不需要刻意用力攥紧就能稳定持握，哪怕瓶身附着冷凝水也能降低滑脱风险。瓶身的曲面弧度经过反复调整，中部的收腰位置距离瓶底的高度刚好匹配成年人手掌自然下垂时的握持高度，当用户从背包侧袋取出水瓶时，不需要调整手部位置就能直接握住收腰区域，符合日常取物的动作习惯。瓶口位置采用标准的螺纹接口结构，能够适配市面上绝大多数通用瓶盖，不需要单独开模制作专属瓶盖，降低了后续量产的配件成本，瓶口的加厚唇边结构，在拧紧瓶盖时能提供足够的密封压力，避免装水后出现渗漏问题，同时唇边的圆角处理，也能避免饮水时唇边接触尖锐边缘造成的不适感。

　　瓶底位置做了内凹的加厚支撑结构，放置在平面上时，外圈的支撑环接触桌面，内凹区域不与桌面直接接触，哪怕桌面有少量积水也不会因为瓶底吸附造成拿起时的阻力，同时加厚的瓶底结构能提升瓶身的抗冲击能力，不小心从桌面高度跌落时，瓶底的曲面结构能分散冲击力，减少瓶身开裂的概率。从安装边界和尺寸适配来看，瓶身的最大外径控制在78mm，能够适配绝大多数常规背包侧袋的尺寸，不会因为瓶身过粗放不进侧袋，瓶身总高度控制在220mm，装满500ml水后的整体重心在瓶身中部偏下位置，放置时稳定性更好，不会因为重心过高容易倾倒。

　　瓶身的曲面过渡全部采用G2连续的曲面衔接，没有明显的折角痕迹，在光线照射下能形成流畅的光影过渡，提升外观的精致感，同时这种连续曲面在清洁时也不容易残留污渍，用普通毛刷就能轻松清理曲面缝隙里的污垢。考虑到日常使用中可能会盛装不同温度的液体，瓶身的壁厚从瓶口到瓶底做了渐变处理，瓶口位置壁厚2.5mm，保证螺纹连接的强度，瓶身中部壁厚1.8mm，在保证结构强度的前提下减轻整体重量，瓶底位置壁厚3mm，提升抗冲击性能，这种渐变壁厚的设计也能让瓶身在盛装热水时，热量传递更加均匀，不会出现局部过热烫手的问题。

　　瓶身侧面的曲面凹陷深度控制在12mm，既保证了握持时的贴合度，也不会因为凹陷过深导致瓶身内部容量损失过多，整体有效容积能达到520ml，满足日常单次出行的饮水需求。在结构验证阶段，这类曲面瓶身需要重点做跌落测试、密封测试和握持疲劳测试，跌落测试中从1.2米高度自由落体到水泥地面，瓶身不能出现开裂、渗漏的问题，密封测试中装满水倒置24小时不能出现渗漏，握持疲劳测试中模拟连续握持1小时，手掌不能出现明显的压痕和不适感，这些测试指标都在结构设计阶段做了对应的结构强化，比如在曲面凹陷的应力集中位置做了局部加厚处理，避免跌落时应力集中导致的瓶身开裂。
