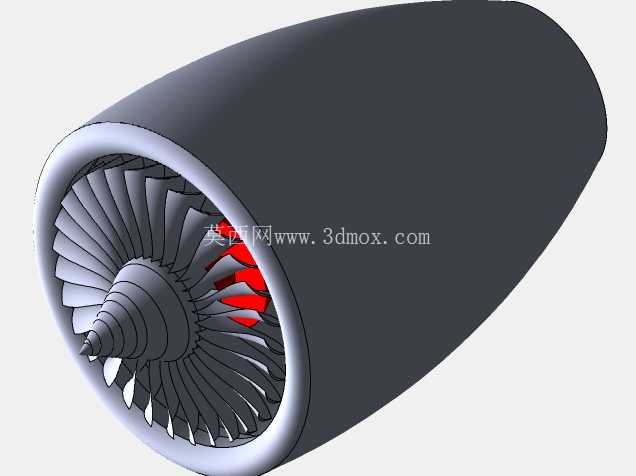

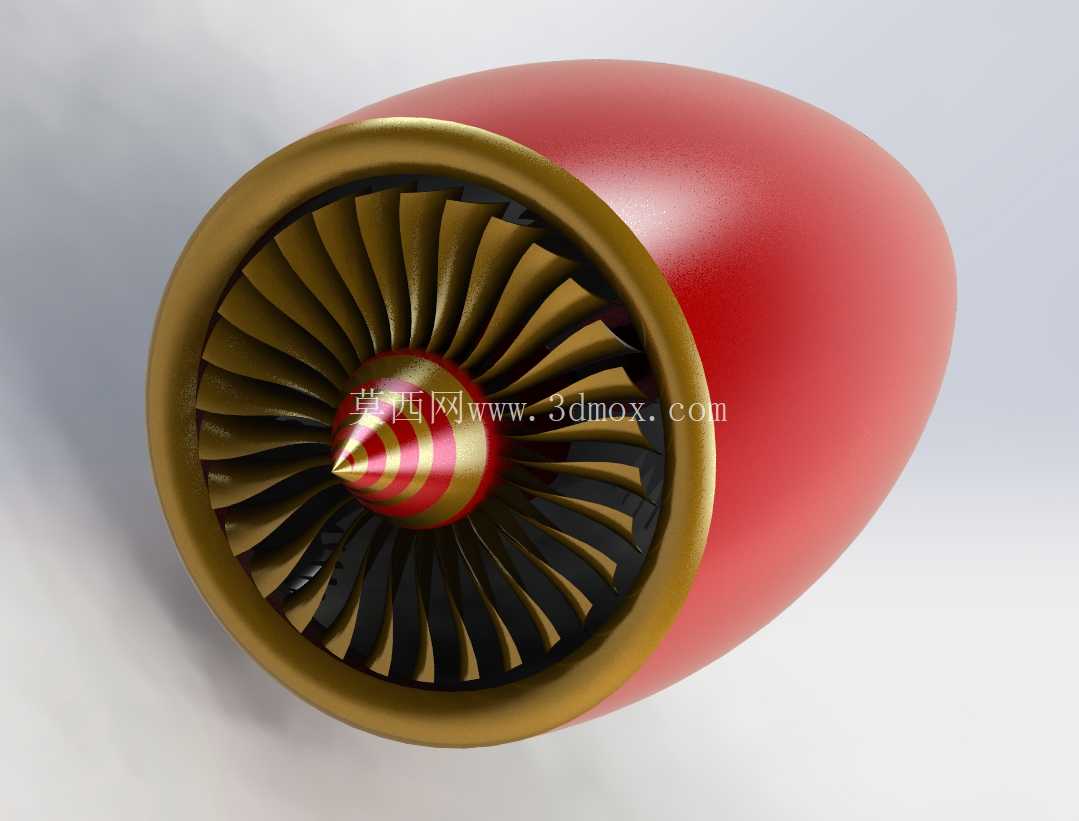

民用大涵道比涡扇航空发动机前端结构

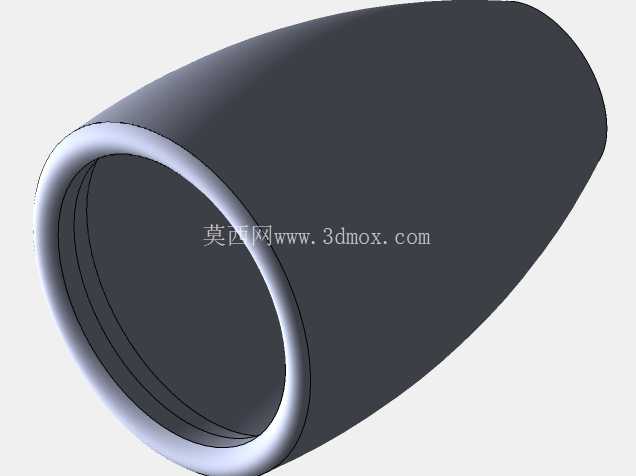

　　该结构对应民用航空涡扇发动机的前端进气与风扇段总成，是整台航空动力装置最靠前的功能段，直接决定进气效率、风扇做功能力与整机外阻表现，在干线客机、大型货运飞机的动力系统中承担核心进气预压缩与初级推力输出功能。从实际工况来看，该段结构长期处于高速来流冲击、鸟撞风险、高低温交变的服役环境，设计过程中首先要平衡气动效率与结构强度的矛盾：进气整流罩采用卵型流线曲面，曲面曲率沿轴向连续渐变，避免气流在罩体表面产生附面层分离，来流经过整流罩导流后均匀进入风扇叶片通道，减少进气畸变对压气机段的干扰，曲面的收口角度经过多轮气动仿真迭代，确保在不同飞行迎角、不同马赫数工况下，风扇入口的流场均匀度满足压气机稳定工作的边界要求。

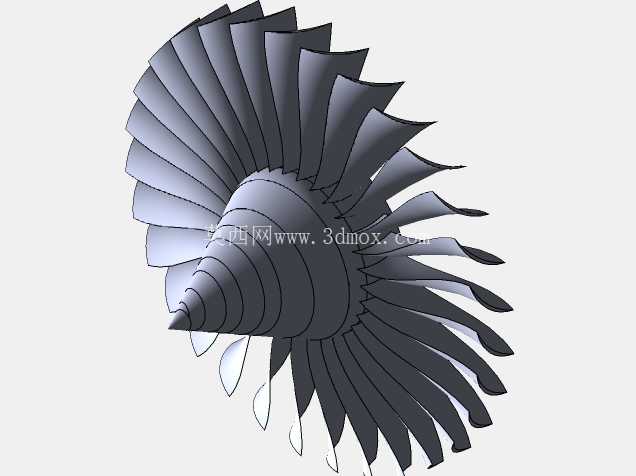

　　风扇叶片采用宽弦后掠的叶型设计，每片叶片的安装角沿叶高方向呈线性扭转，匹配不同半径位置的线速度差异，让叶尖与叶根位置的气流攻角都处于最优升阻区间，叶片前缘做了钝化处理，兼顾抗异物冲击能力与气动性能，叶根采用燕尾型榫头结构，与风扇轮盘的榫槽精准配合，装配时预留合理的热膨胀间隙，避免高转速下热胀导致的配合应力集中。轮盘与整流罩的连接法兰布置在风扇段后侧的承力机匣位置，连接螺栓采用等间距圆周排布，确保高速旋转时的动平衡精度，机匣内壁与叶尖的间隙控制在毫米级，既避免叶尖旋转时刮蹭机匣，又尽可能减少叶尖泄漏流带来的效率损失。

　　从安装边界来看，该风扇段后侧对接低压压气机机匣，接口采用定位止口加螺栓连接的形式，止口的配合公差选H7/h6级，保证前后段的同轴度满足整机动平衡要求，前端整流罩最前端为整个发动机的前伸极限位置，与飞机进气道唇口的轴向间隙需要满足装机后的维护与变形补偿要求，整个风扇段的径向最大尺寸为发动机的最大外径，决定了飞机发动机吊舱的最小截面尺寸，设计时需要匹配吊舱的整流外形，减少吊舱与机翼之间的干扰阻力。在实际维护场景中，该段结构预留了风扇叶片孔探检查的操作窗口，无需完全拆解机匣即可完成叶片表面损伤、裂纹的检查作业，整流罩采用分瓣式拼接结构，遭遇鸟撞、冰雹击伤后可单独更换受损瓣体，降低维护成本。

　　结构设计过程中还充分考虑了结冰工况的应对，整流罩前缘与叶片前缘预留了防冰引气通道的安装空间，可引入压气机级间热空气对前缘表面加热，避免高空飞行时冰层积聚破坏气动外形、脱落打伤后续叶片。整个风扇段的重量控制也经过多轮拓扑优化，承力部件在满足强度、刚度要求的前提下尽可能去除冗余材料，轮盘的辐板厚度沿径向渐变，既保证高转速下的离心强度储备，又控制整体重量，降低发动机的整体推重比负担。从气动功能上看，该段产生的推力占大涵道比涡扇发动机总推力的七成以上，叶型的设计精度直接影响整机的燃油消耗率与噪音水平，叶片后掠的设计可以有效降低叶尖区域的激波强度，减少跨音速飞行时的气动噪音，提升机场周边的噪音适航符合性。
