激光切割镂空双层易拉罐收纳架设计

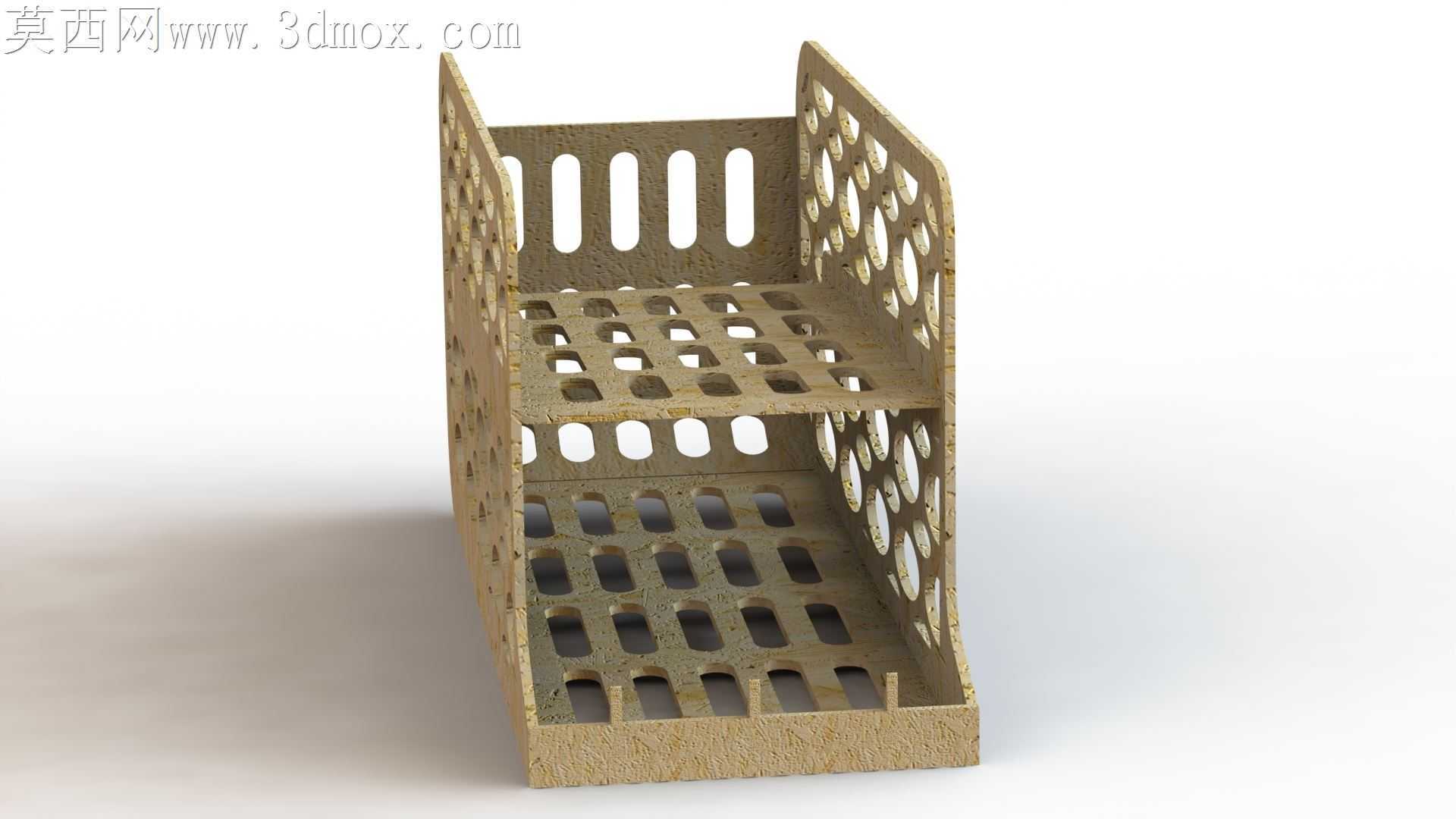

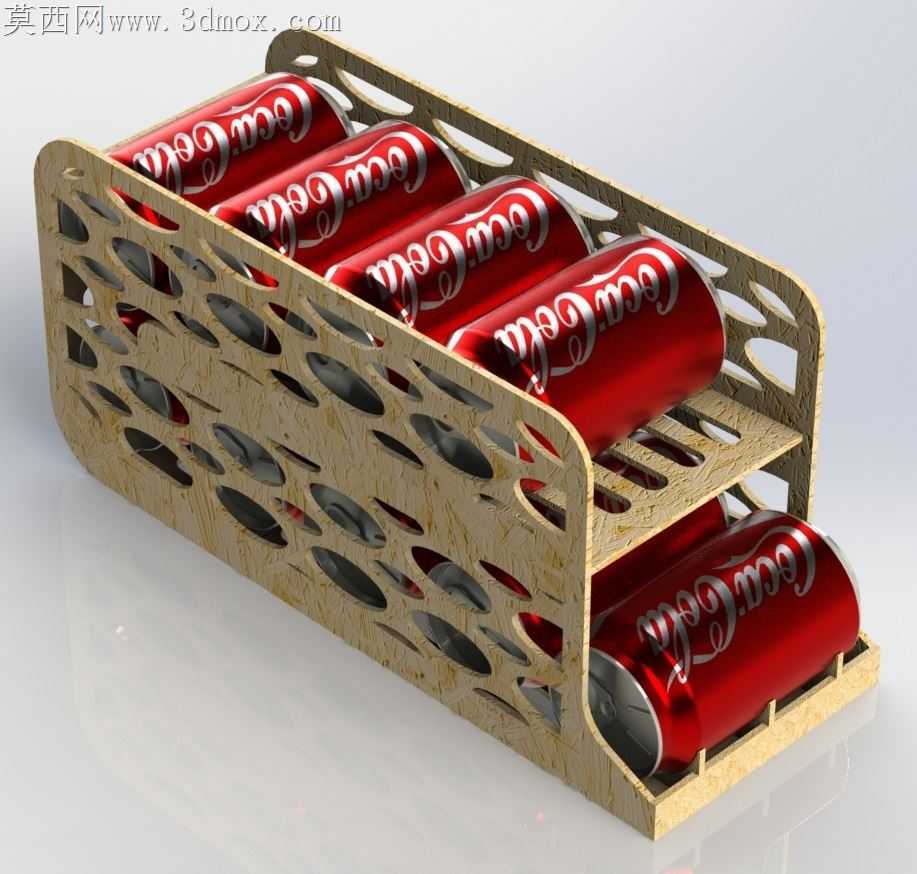

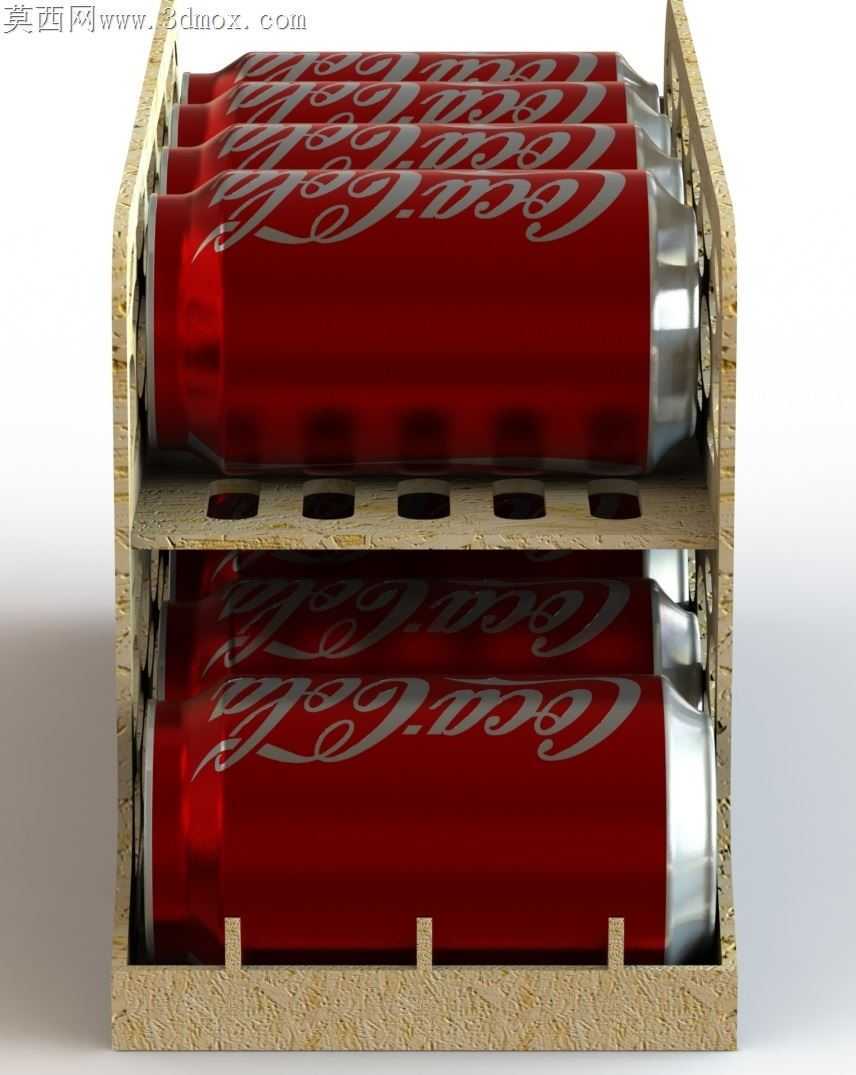

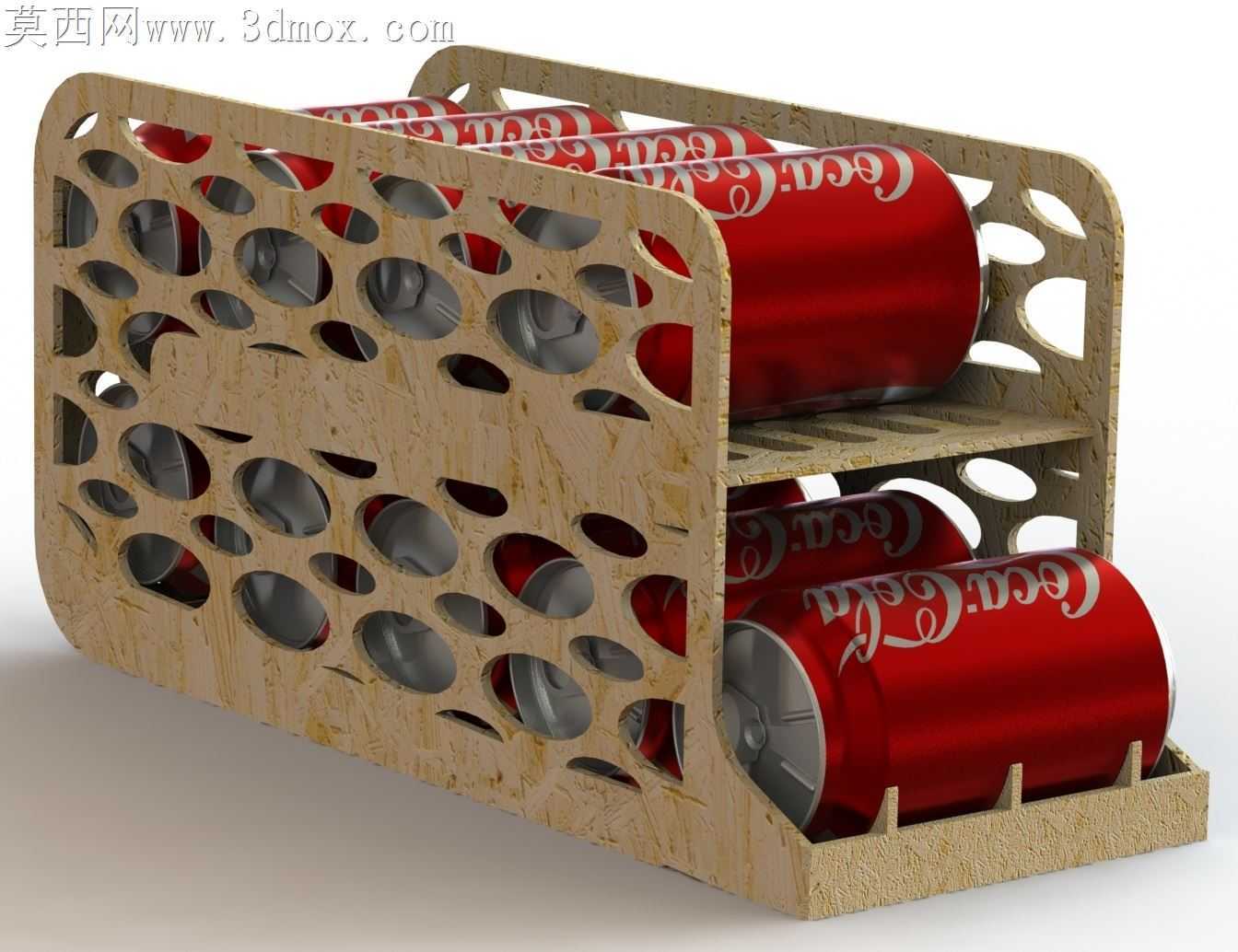

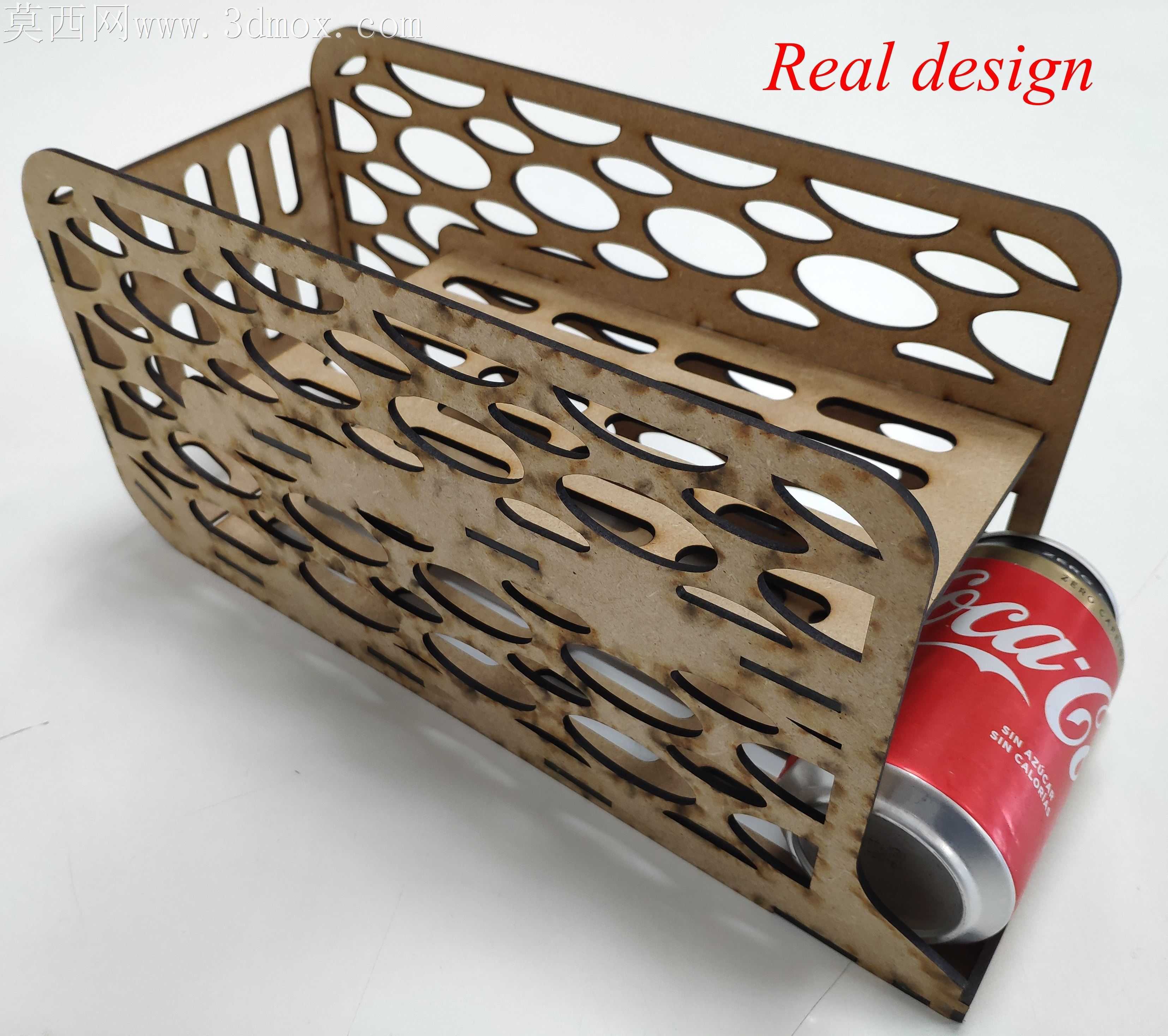

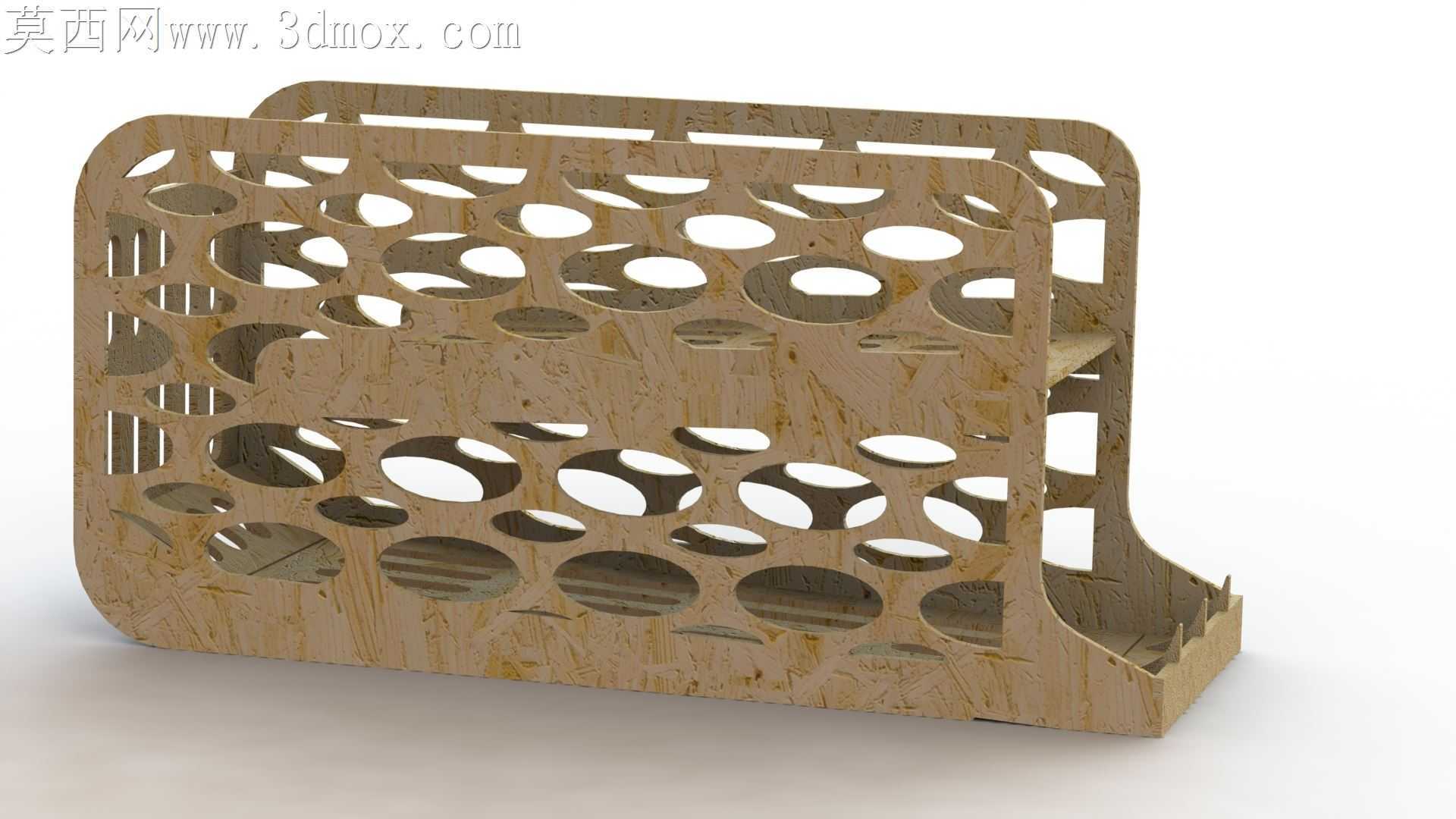

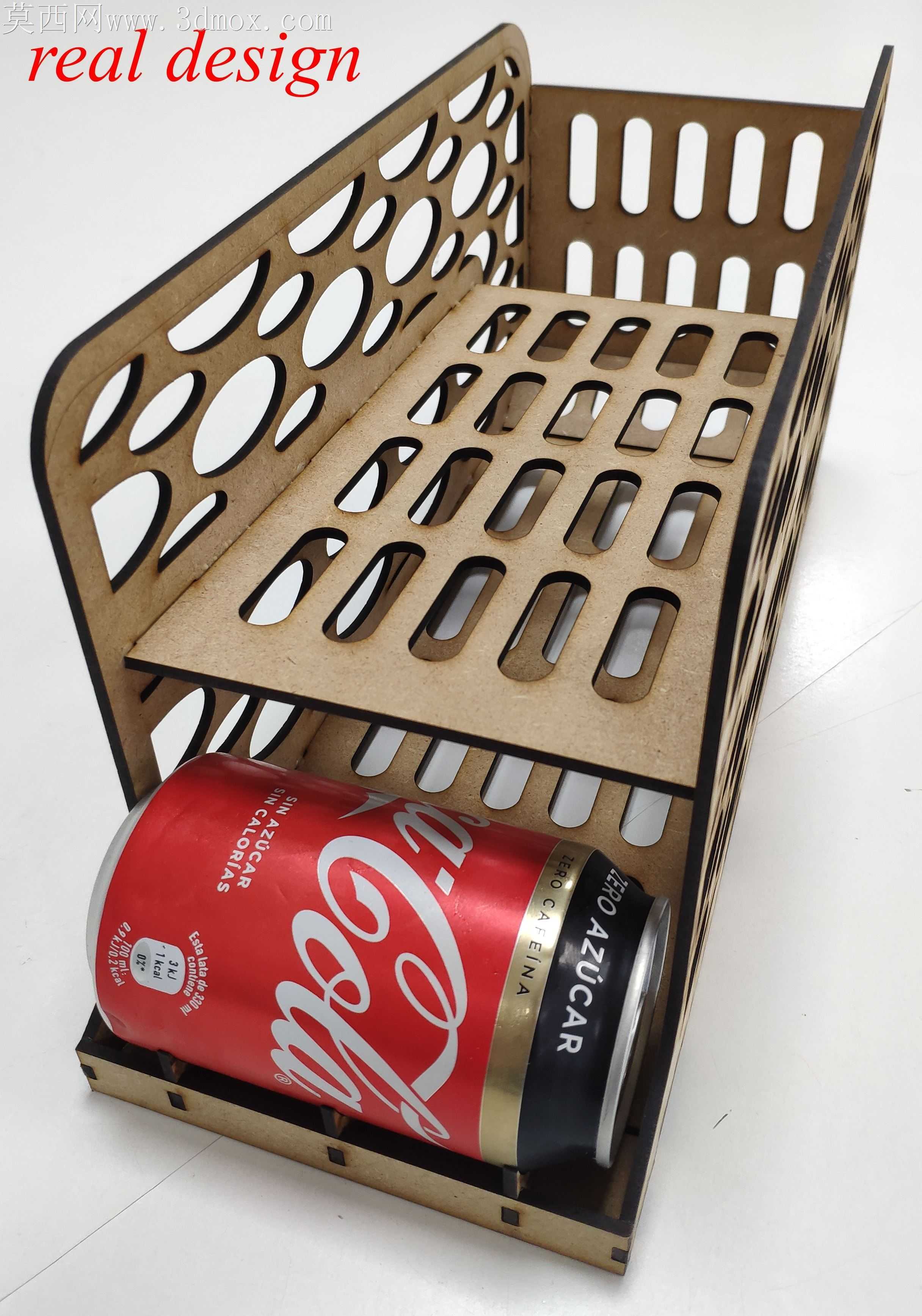

3mm厚度的中密度纤维板做激光切割加工时，最容易出现的问题就是切口焦边、插接位公差偏移导致装配后整体翘曲，这款双层罐架的结构设计刚好把这些加工端的痛点都做了针对性的适配。整架没有额外的粘接或金属固件，全靠板材插接咬合成型，每处插接槽的宽度都预留了激光切割烧蚀余量，不会因为切口处0.1-0.2mm的材料炭化层导致插接过紧崩裂板材，也不会因为间隙过大出现晃动感。侧面的椭圆镂空不是单纯的装饰造型，排布位置刚好避开了每层承托板的受力传导路径，不会因为大面积挖空降低侧板的抗弯强度，同时镂空区域能减少激光切割的空行程路径，整板排版时能把材料利用率提升近两成，切割时的热量也能通过镂空槽快速散出，避免薄板长时间受热出现边缘翘曲变形。下层的取罐斜槽做了15度的倾角设计，罐身靠自重滑向取料口时，槽边的限位凸台刚好卡住罐身滚筋位置，不会出现整排罐体滑落的情况，上下两层的承托条都做了等距排布，间距刚好匹配标准易拉罐的直径，罐身放入后不会出现左右滚动磕碰的异响。整架的边角都做了R2的圆角过渡，激光切割时不用做锐角拐点的减速处理，能有效避免锐角位置的过烧发黑，装配时也不会划伤手部。板材拼接的位置都设计了隐藏式的咬合卡扣，组装完成后外观看不到外露的插接缝隙，侧板的弧形顶边顺着罐身的排布弧度做了随形处理，没有生硬的直角转折，哪怕用亚克力板替代纤维板切割，也不会因为应力集中出现边角开裂的问题。日常放置在桌面时，底部的四个支脚刚好把架体抬离桌面3mm，哪怕桌面有少量洒漏的液体，也不会泡胀板材的切割端面，延长架体的使用寿命。
