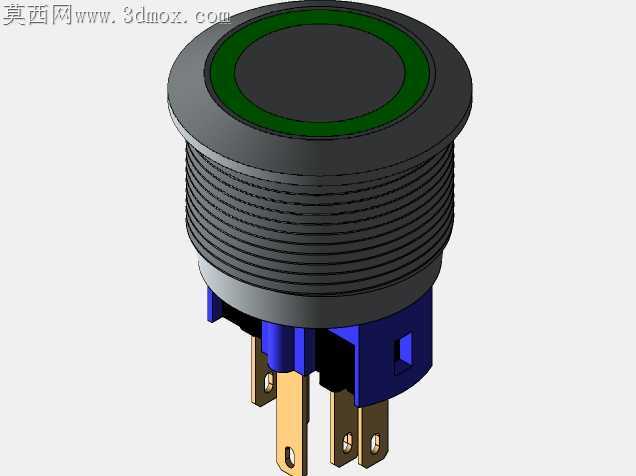

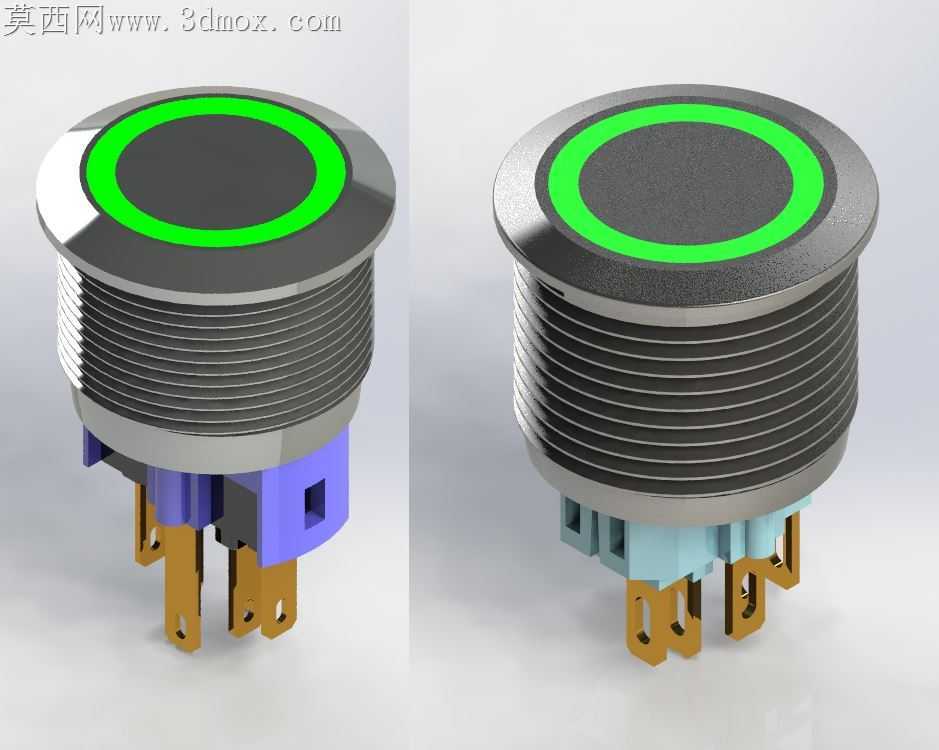

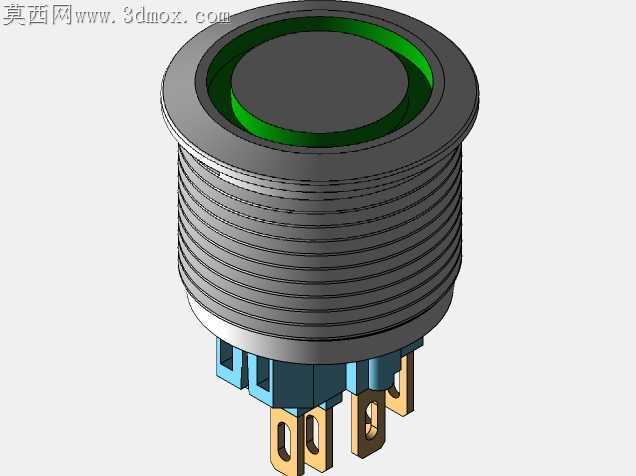

22mm25mm带灯金属直流12V按钮

常规金属按钮在面板装配时，常出现螺纹旋合过紧压裂塑料基座、插片接线后受外力拉扯松脱、环形灯圈发光不均出现暗角的问题，这套按钮结构在加工适配层面做了多处针对性调整。金属外壳的外螺纹采用滚压工艺加工，牙距控制在0.75mm，螺纹收尾处做了30度导向倒角，装配时无需刻意对准螺纹，顺着导向角就能顺畅旋入面板安装孔，不会出现螺纹错牙刮花面板镀层的情况。外壳与内部基座的衔接位置，预留了0.12mm的径向公差，金属外壳旋紧时的挤压力不会直接传导到塑料基座上，避免长期受应力出现基座开裂、内部触点偏移的故障。接线插片采用H62黄铜冲压成型，插片根部做了加宽的R角过渡，插片嵌入基座的深度达到6mm，比常规按钮深2mm，接线端子插合后能承受15N的横向拉扯力不会松脱，设备运输或现场检修拉扯线缆时，不会出现插片脱落导致的断路问题。顶部的环形导光圈采用磨砂PC材质二次注塑成型，导光圈内侧做了均匀的锯齿状散光结构，内置的LED灯珠光线经过锯齿结构漫反射后，能在整个环形圈形成均匀的发光效果，不会出现灯珠位置亮、其余位置暗的光斑问题。按钮的按压行程控制在2.2mm，按压力度稳定在3.5N±0.5N，按压时的反馈清脆，不会出现卡滞或半按触发的情况。基座部分区分了两种绝缘配色，对应不同的接线引脚定义，现场接线时能通过颜色快速区分引脚功能，减少接错线的概率。金属外壳的表面采用细拉丝氧化处理，边缘做了R0.5mm的圆角，不会划伤操作人员的手部，同时氧化层能耐受常见的油污、弱腐蚀介质侵蚀，在工控设备、户外机柜场景下长期使用也不会出现表面锈蚀掉漆的问题。按钮的防水胶圈采用硅橡胶材质，装配在外壳与面板的贴合面，能达到IP65的防护等级，面板表面溅水、落灰都不会渗入设备内部。
