家用盆栽假日自动补水装置设计

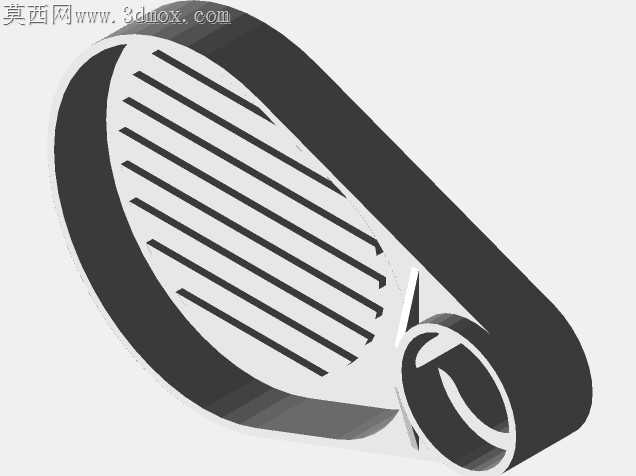

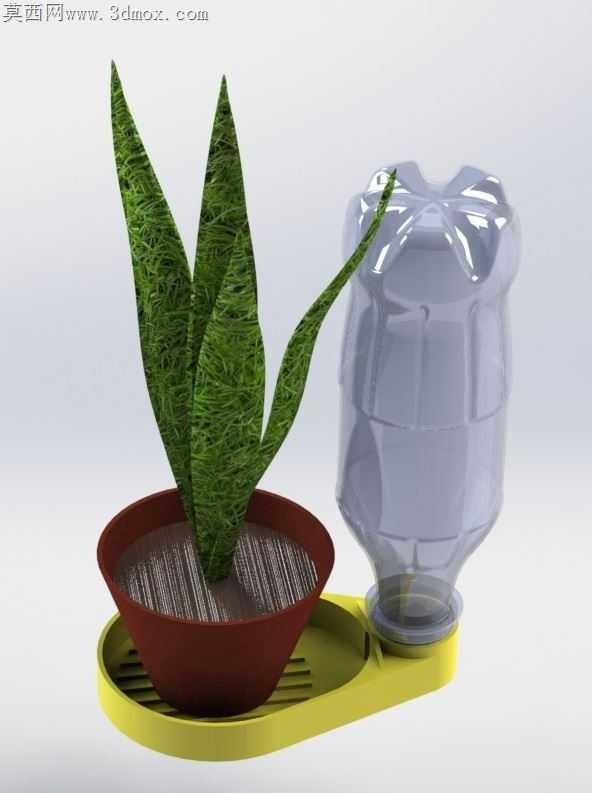

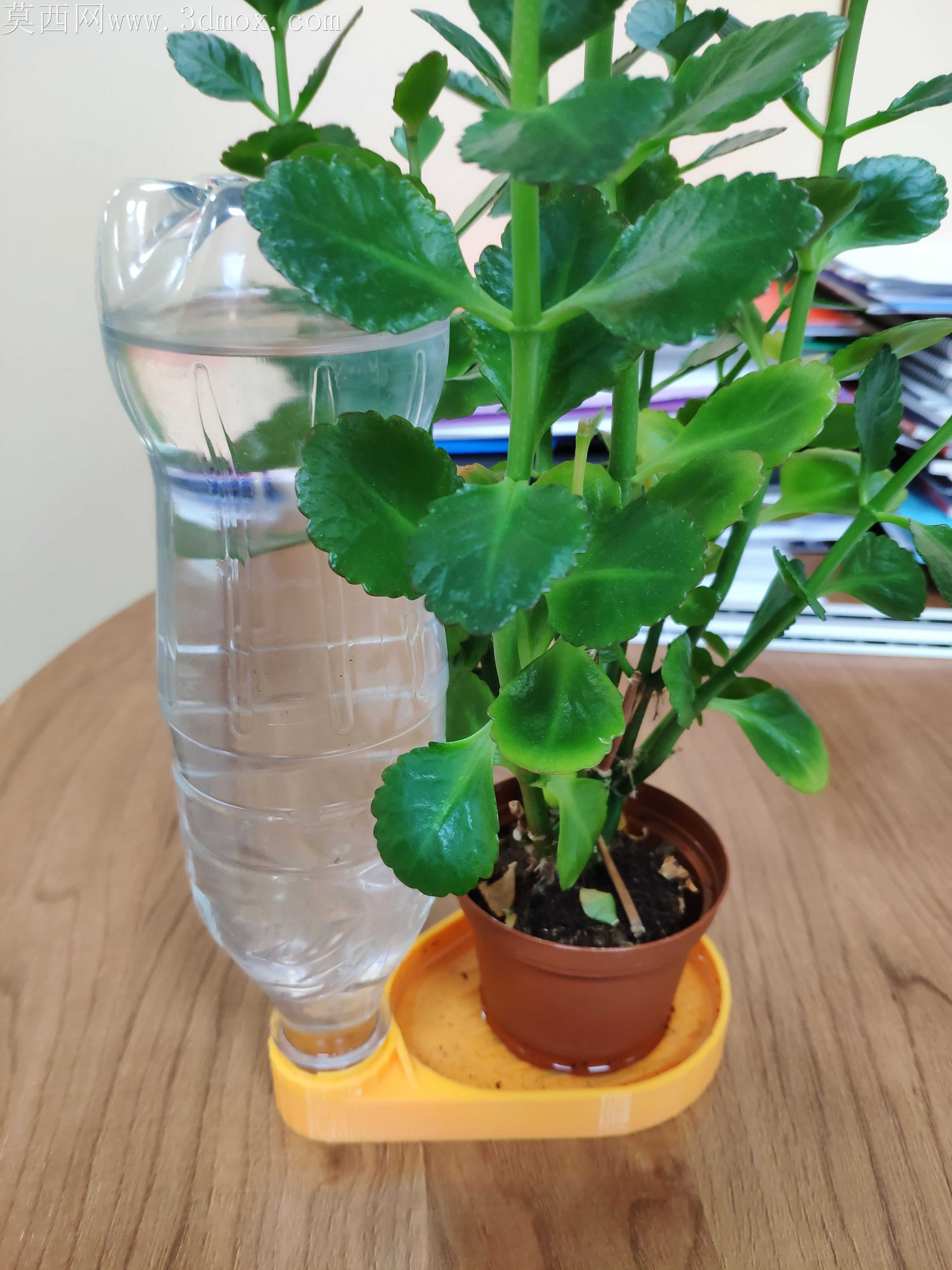

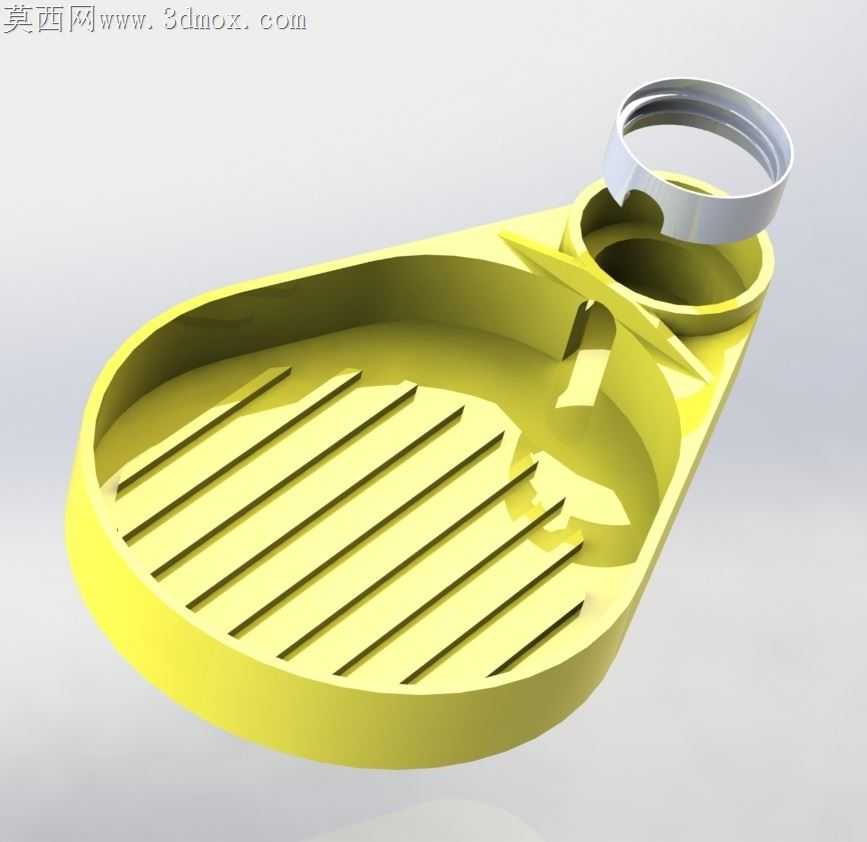

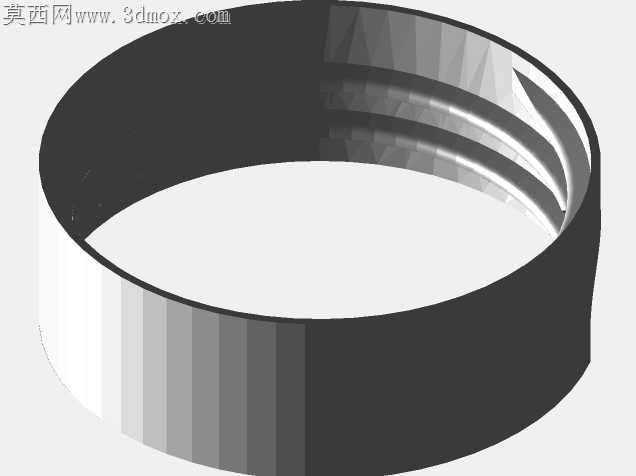

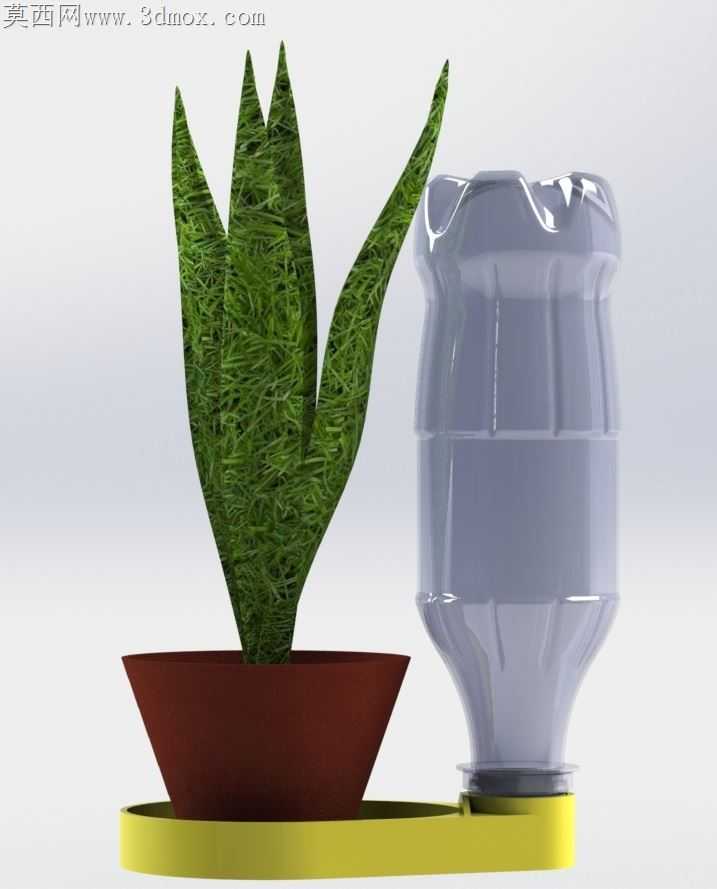

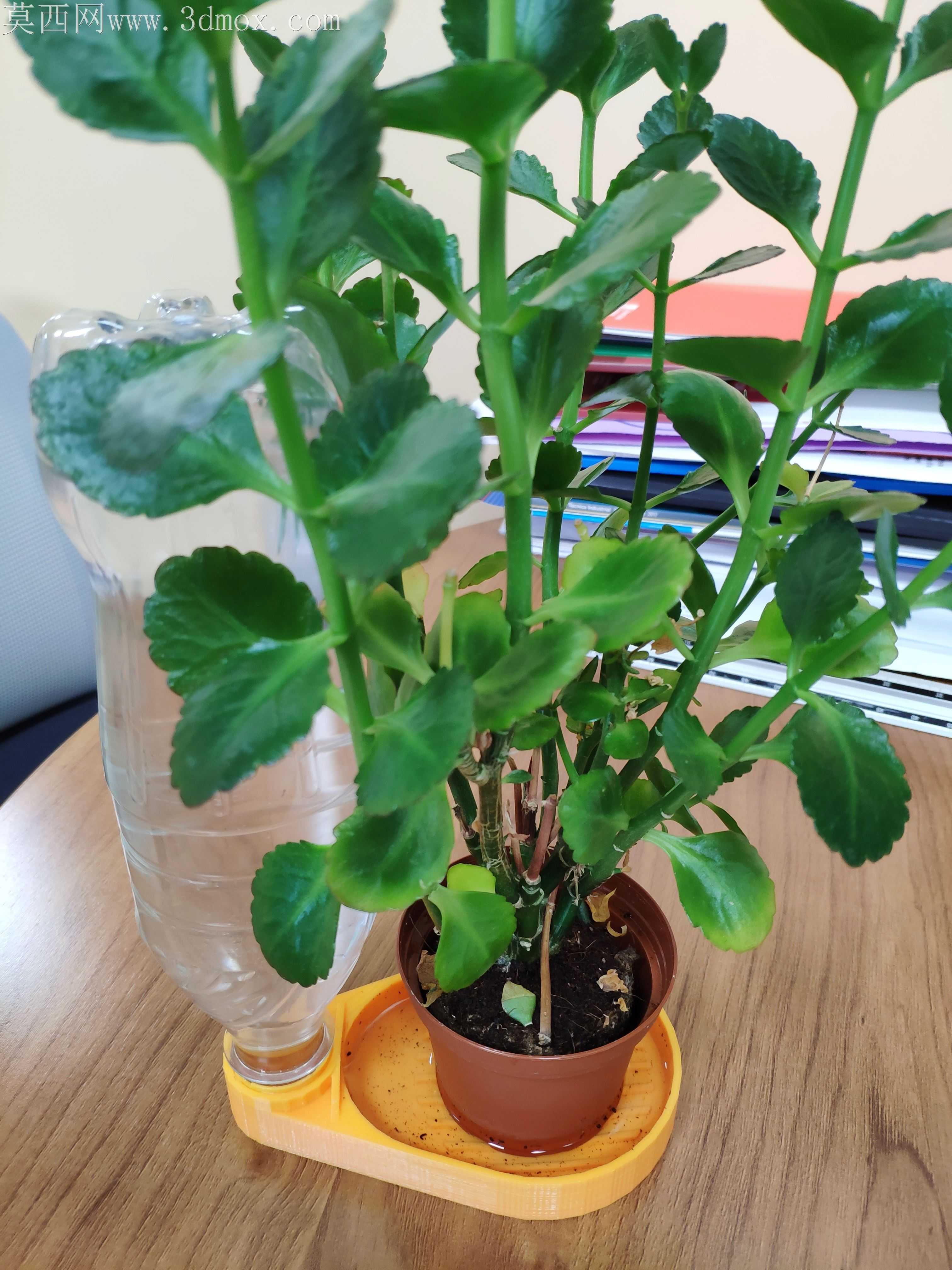

做这个自动浇水装置的建模时，最先敲定的是适配日常随处可见的500ml可乐瓶作为储水容器，毕竟用户不用额外买专用储水罐，喝完的饮料瓶拧上就能用，这点在做接口结构的时候卡了挺久，瓶口的螺纹配合不能做太死，要兼容不同品牌饮料瓶的细微公差，特意把接口的内螺纹做了0.2mm的间隙余量，既不会漏水，拧的时候也不用费很大劲。托盘部分的曲面一开始想做全圆弧过渡，后来考虑到3D打印的支撑问题，把接水盘的底部做了1.5度的拔模斜度，边缘的导水槽没有做太深，不然打印完清理支撑的时候容易把槽边弄崩，导水槽的坡度特意调到了3度，刚好能让渗出来的水顺着坡度流回储水侧，不会积在花盆底下泡坏植物根系。花盆放置位的限位圈没有做整圈包围，留了三个缺口，一方面是省打印材料，另一方面拿取花盆的时候不会因为负压吸住托盘，手指能顺着缺口抠住花盆底沿，挪动的时候更顺手。储水侧的连通结构没有用复杂的浮球阀，毕竟是给小型桌面盆栽用的，太复杂的结构反而容易坏，就靠大气压和毛细渗湿的原理，在托盘和储水瓶衔接的位置做了半毫米宽的透气缝，水位下降的时候空气能慢慢进到瓶里，水就会一点点补到托盘里，不会一下子漏满溢出来。做渲染的时候，托盘选了亮黄色的哑光塑料材质，和棕红色的花盆、透明的饮料瓶形成明显的色彩区分，植物叶片的纹理特意贴了带细微绒毛的材质，打光的时候用了45度的柔光，避免透明瓶身的反光太硬把结构细节盖过去，瓶身的水珠效果没加太多，就零星做了几处冷凝水的痕迹，更贴近日常使用的真实状态。整个装置没有多余的零件，拆下来就两个部分，托盘和花盆，清洗的时候直接冲就行，储水瓶用完换个新的饮料瓶就可以，出门十天半个月不用惦记家里的小盆栽干死，放在办公桌上也不占地方，比那种插在土里的滴灌装置稳当，不会不小心碰倒洒一桌子水。
