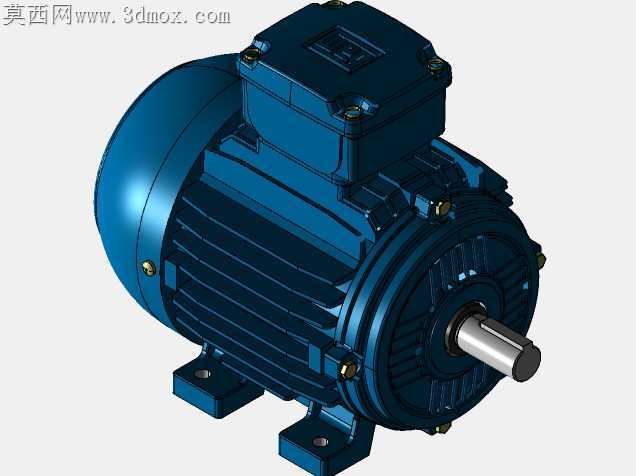

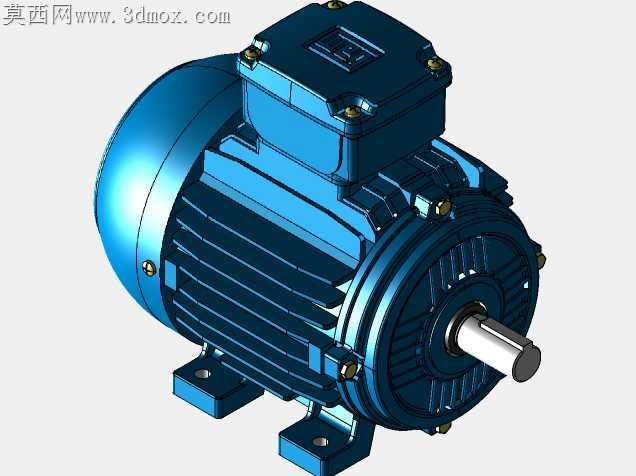

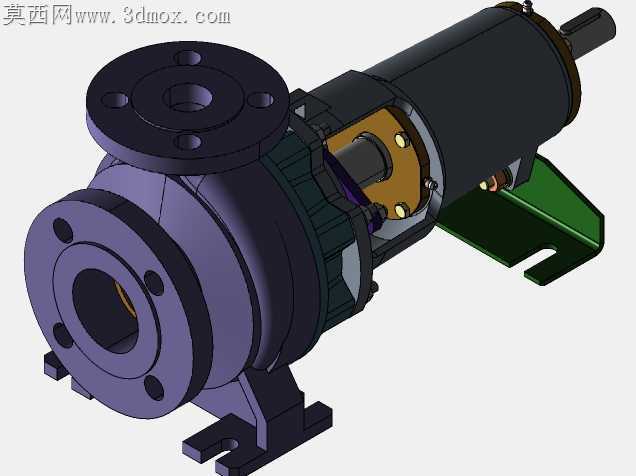

离心泵驱动异步电动机三维结构设计

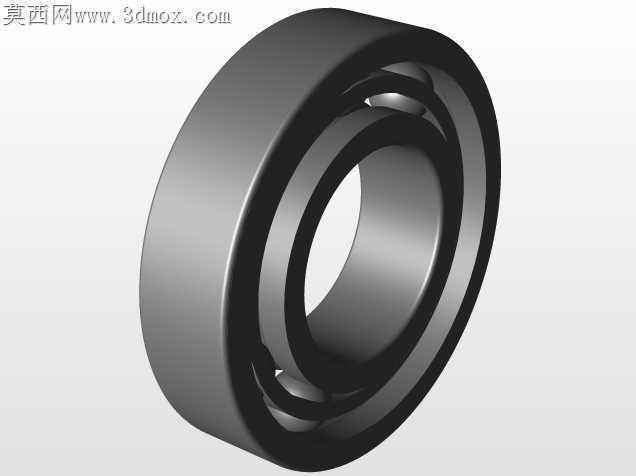

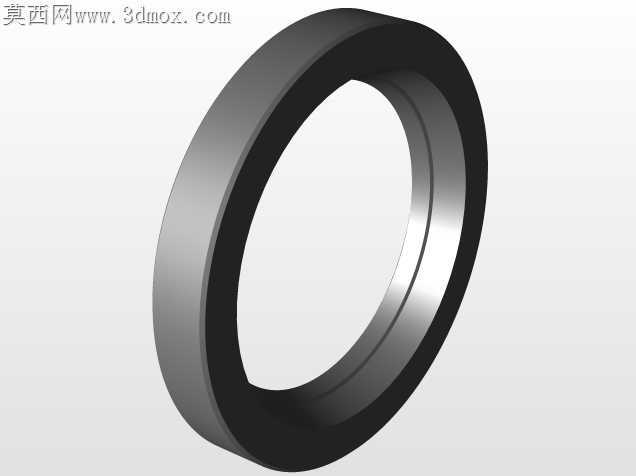

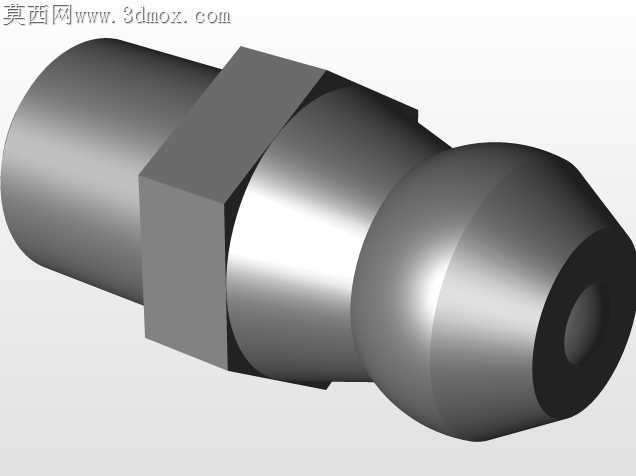

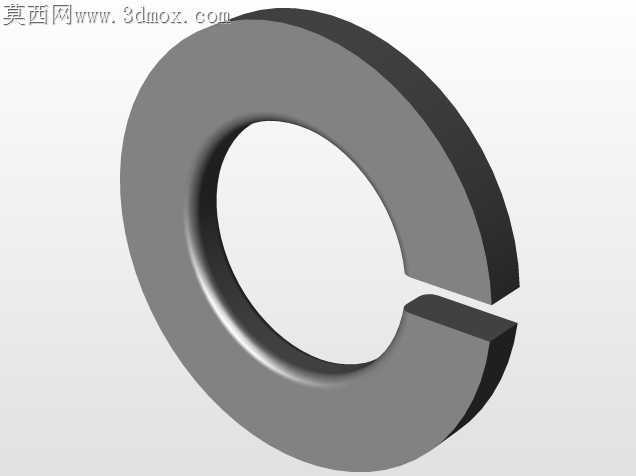

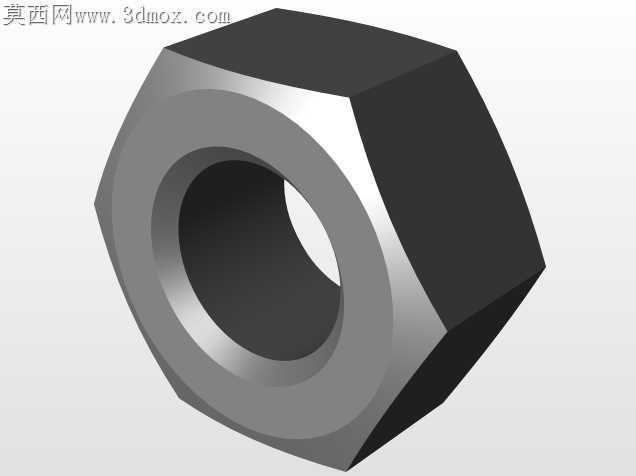

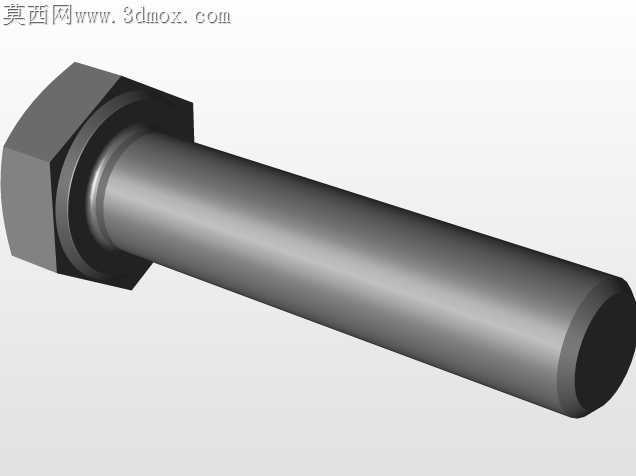

泵组现场长期运行的反馈里，电机与泵体对接的同轴度偏差、接线盒密封失效、散热筋积灰过热是最常触发非计划停机的三类问题，这套三维结构在设计阶段就针对这些现场痛点做了对应调整。机座散热筋没有沿用等厚等距的常规排布，靠近输出端法兰侧的筋条做了1.2mm的加厚处理，间距收窄2mm，对应泵端传导过来的额外热负荷，避免轴伸端轴承位长期超温导致润滑脂碳化；非轴伸端的筋条间距适当放宽，兼顾壳体铸造时的砂芯排气顺畅度，减少薄壁处的气孔、缩松缺陷，不用后续额外做浸补工序抬升加工成本。接线盒的腔体与机座衔接处做了内嵌式止口结构，止口面预留0.5mm的密封胶槽，不用额外加装密封垫片就能满足IP55的防护要求，盒内的接线柱固定座做了错位排布，三相接线端子的安全爬电距离比常规设计大3mm，潮湿工况下也不容易发生拉弧短路。底脚的安装孔做了长圆孔设计，孔位的长度方向预留了1.5mm的调整余量，现场对接离心泵泵体时，不用反复撬动整机就能微调同轴度，找正效率能提升近四成；底脚与机座的衔接处做了渐变圆弧过渡，没有直角应力集中区，泵组启动瞬间的扭矩冲击不会在底脚焊缝处萌生疲劳裂纹。输出轴的轴伸端做了两级台阶设计，靠近轴承位的轴肩做了15度的卸荷槽，配合轴承内圈的过盈装配量控制在0.02-0.03mm之间，既不会跑内圈，也不会因为过盈量太大导致轴承预紧力超标发热；轴端的键槽做了端部倒角，和泵端联轴器装配时不会刮伤键槽侧壁，拆装时也不用反复打磨修配。风罩的固定卡扣做了内嵌式弹性结构，不用额外打螺丝固定，日常维护清理散热筋积灰时，徒手就能拆下风罩，卡扣的反复拆装寿命能满足十次以上的维护需求，不会因为拆两次就断裂失效。端盖的轴承室做了0.01mm的同轴度公差约束，和机座止口配合的面做了精车定位带，装配时不用反复刮研端盖就能保证定转子的气隙均匀度，避免运行时出现扫膛问题。
