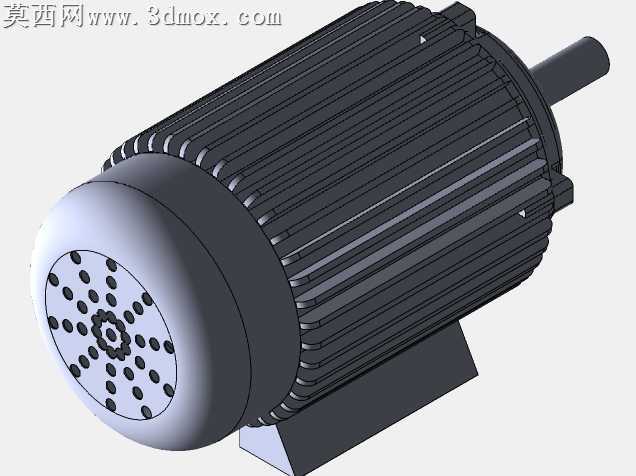

简易组装式工业鼠笼型三相电动机

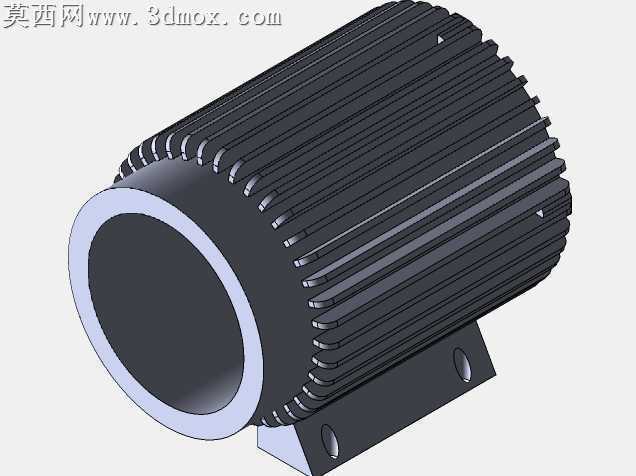

车间批量装配常规工业电机时，最容易被忽略的隐患藏在机壳散热筋与端盖止口的配合公差里——不少新手设计的三维模型只做了外观示意，没考虑实际压装时散热筋根部的应力集中，还有端盖止口过盈量过大导致的装配后轴承同轴度偏移，跑起来不出三个月就会出现轴承过热、轴封漏油的问题。这款组装式电机的三维结构，在机壳散热筋的根部做了R1.2的圆角过渡，没有生硬的直角衔接，压铸成型时不会出现铝液填充不满的缺料缺陷，后续压装端盖时，机壳受力能顺着圆角均匀分散，不会在筋根位置产生微裂纹，长期满负荷运行也不会因为应力释放出现机壳变形。

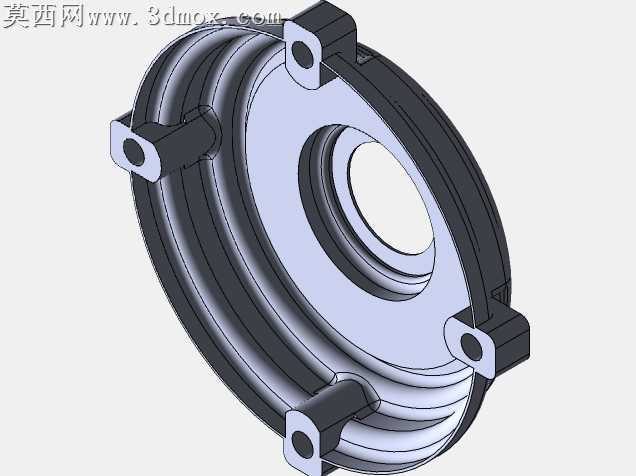

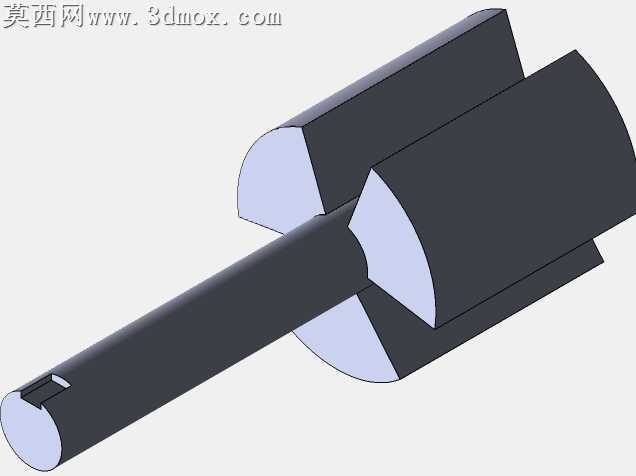

输出轴的轴伸端做了阶梯式的公差匹配，轴承位的圆柱度公差控制在0.008mm以内，和前端盖轴承室的配合选了过渡配合的公差带，既不会因为间隙过大跑外圈，也不会因为过盈量太大压装时撑裂端盖。风罩和机壳的连接位没有用外露的凸耳螺丝，而是做了内嵌式的卡扣槽加侧面顶丝固定，装配时不用对准多个螺丝孔，风罩扣到位后拧上侧面两颗顶丝就能锁死，后期清理散热风道积灰时拆起来也快，不用在满是油污的机壳上拧一堆锈死的螺丝。

接线盒的位置特意偏移了散热筋的正上方，做了15度的倾角设计，现场接电源线时不用把胳膊探到散热片缝隙里，接线盒内部的接线柱预留了足够的压线空间，哪怕是16平方的多股铜线也能轻松弯成接线鼻压接，不会出现线芯挤破绝缘皮碰壳的隐患。底座的安装脚做了长圆形的调节孔，不是死板的圆孔，现场安装找正的时候能微调电机和被拖动设备的同轴度，不用硬撬机壳调整位置，避免底座受力不均导致的运行振动超标。

端盖的通风槽没有做等宽的直槽，而是顺着风叶的旋转方向做了渐扩式的导风角度，风叶转起来的时候气流能顺着导风槽直接吹到散热筋的根部，不会在端盖内部形成紊流抵消风量，同等功率下绕组温升能比直槽设计低4到6度，夏天连续运行也不容易触发过热保护。所有装配面的止口都做了0.3mm的退刀槽，机加工时刀具不会在止口端面留下凸台，装配时端盖能完全贴紧机壳端面，不会出现缝隙导致的防水防尘等级下降，哪怕是在多粉尘的车间环境里用，粉尘也不会顺着缝隙进到电机内部磨损轴承。
