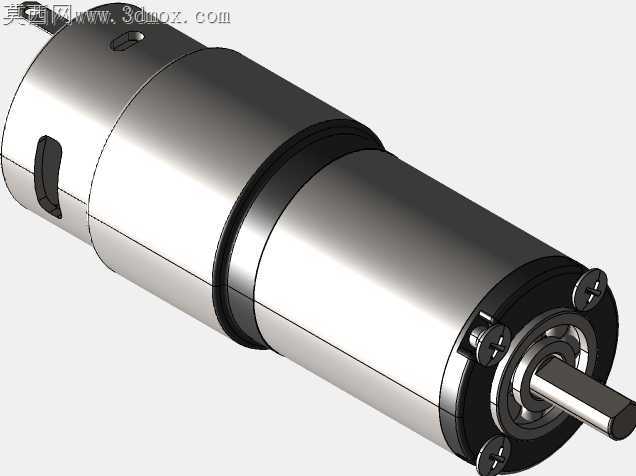

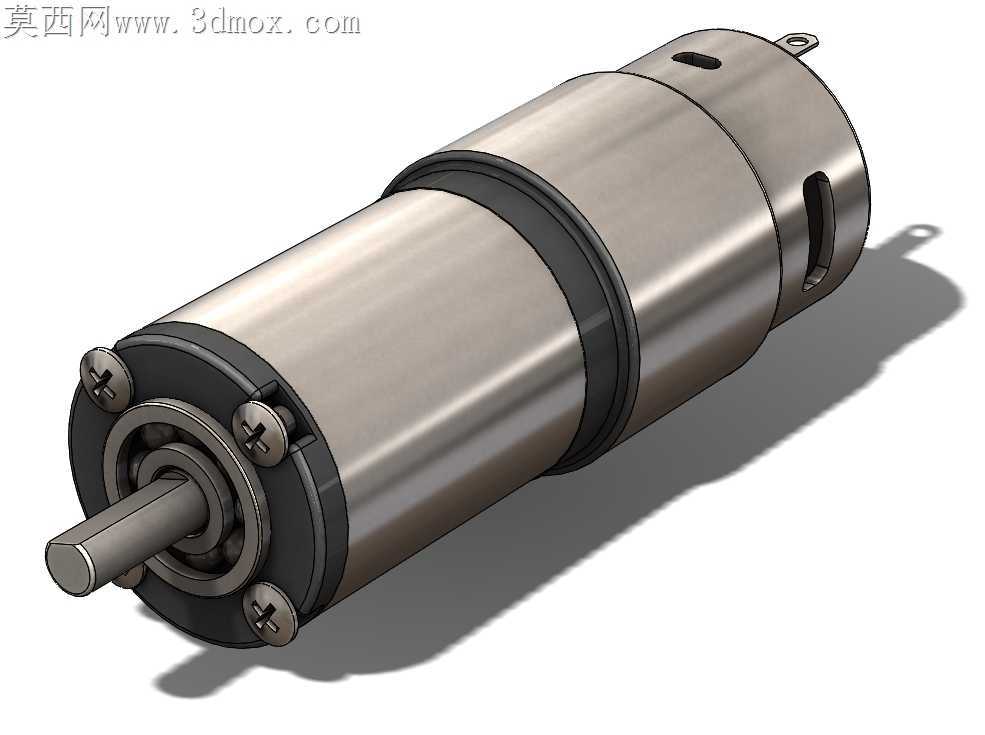

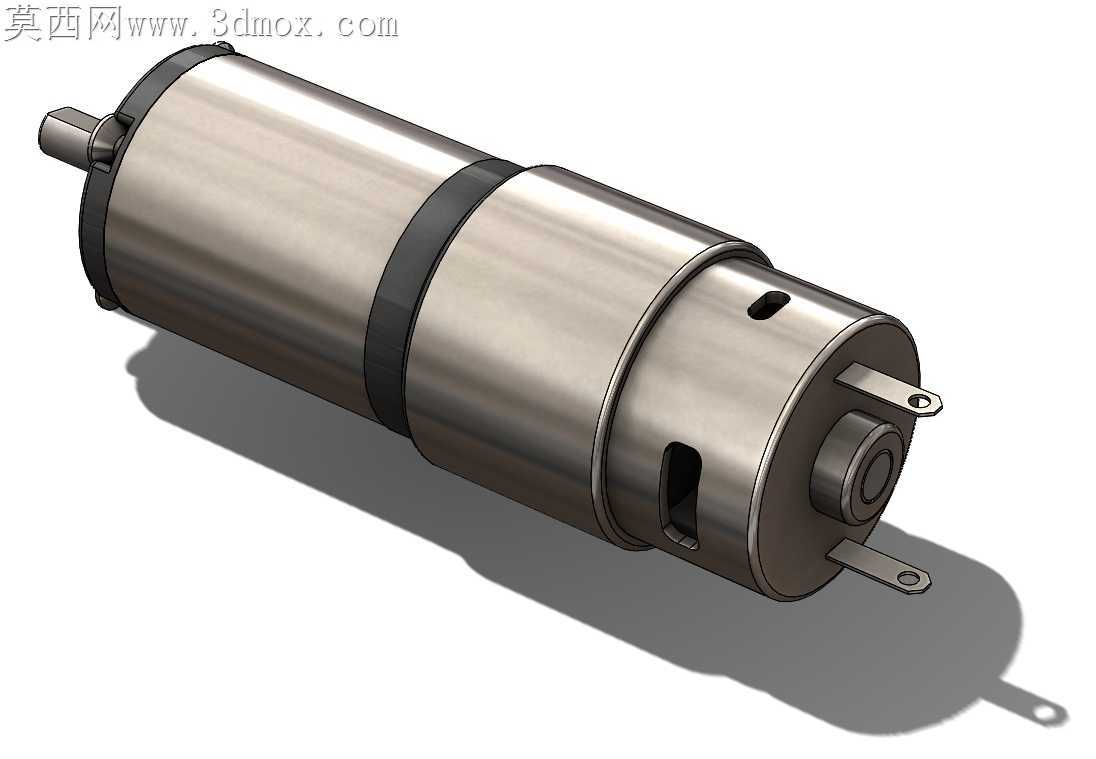

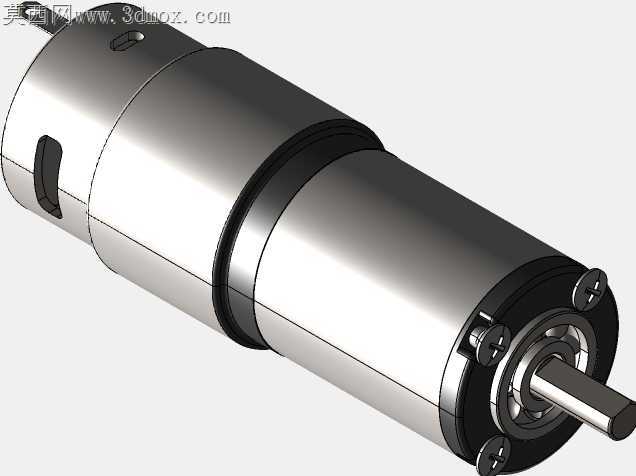

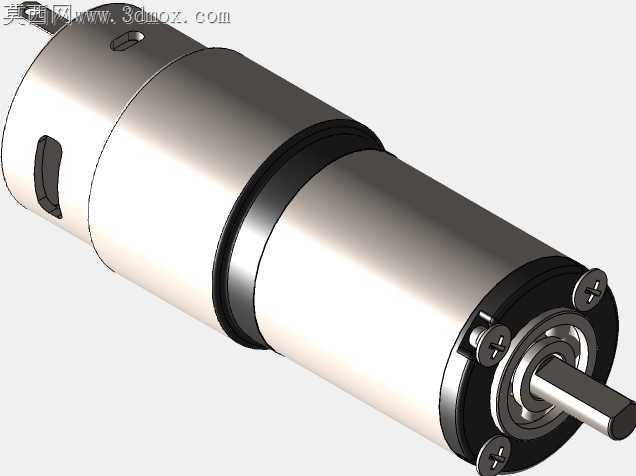

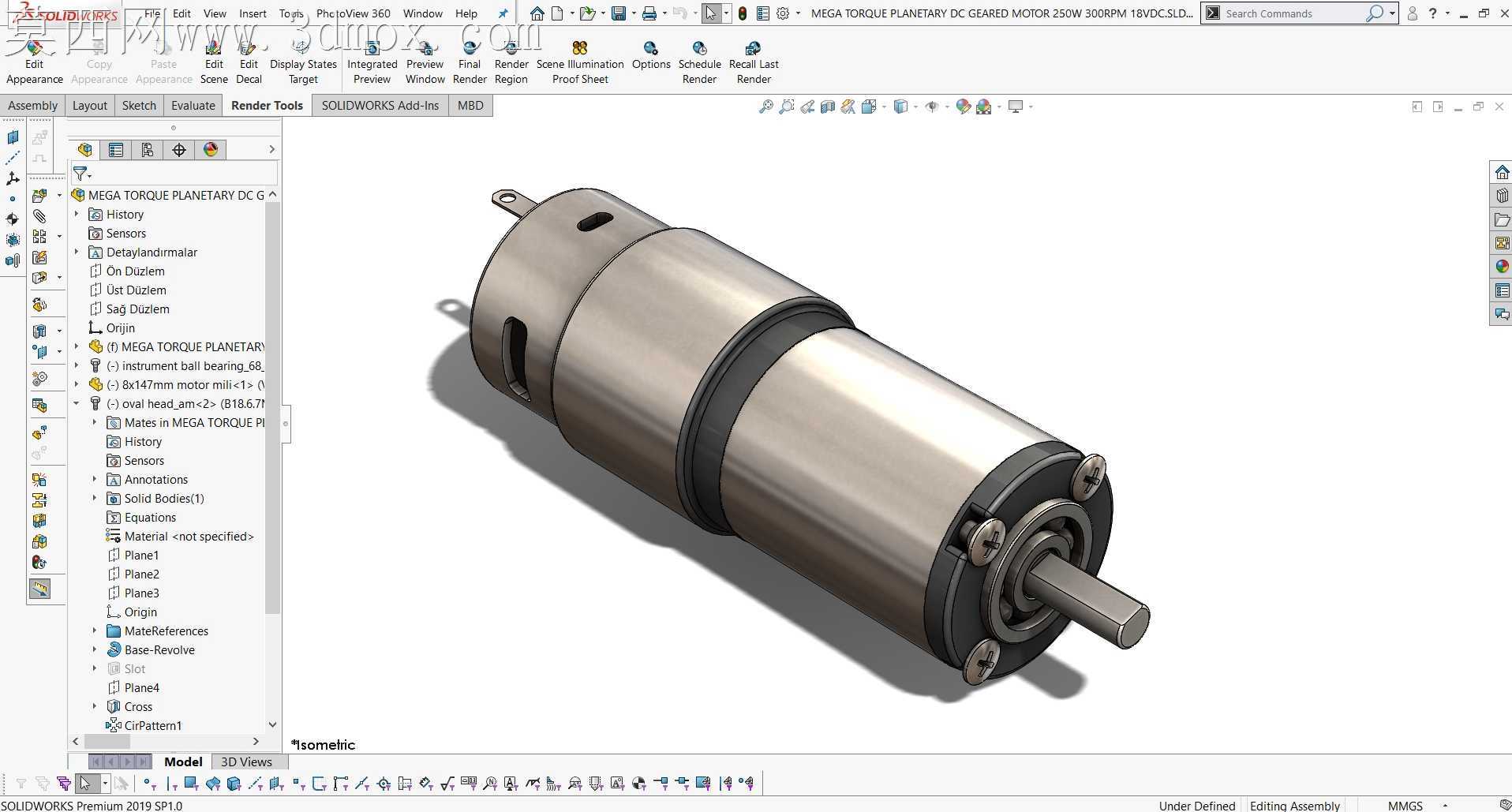

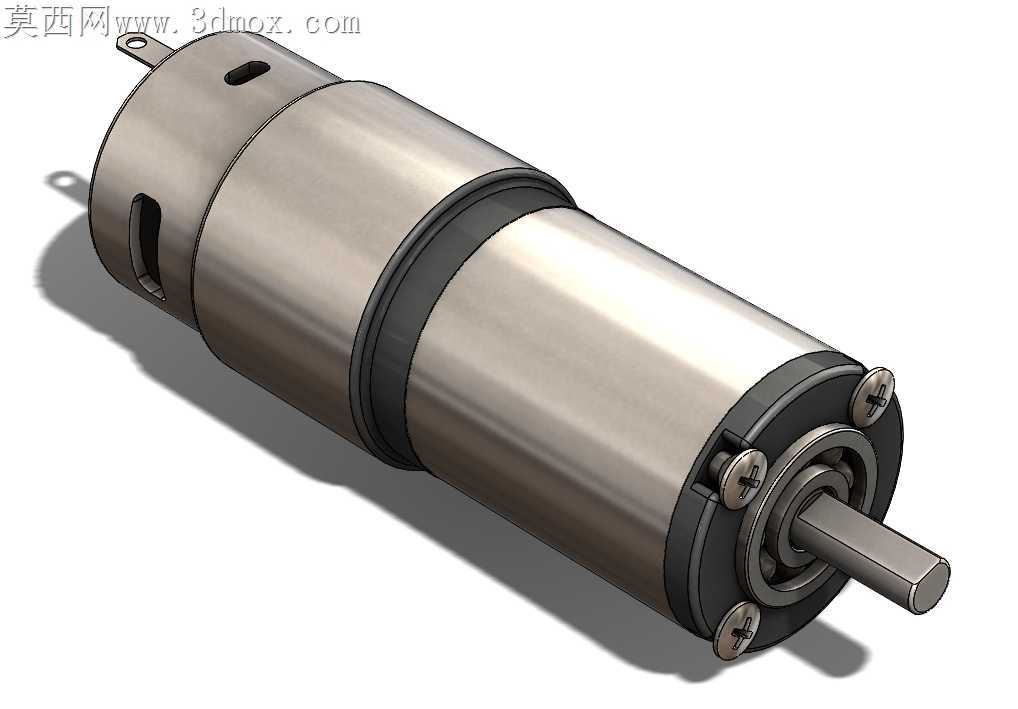

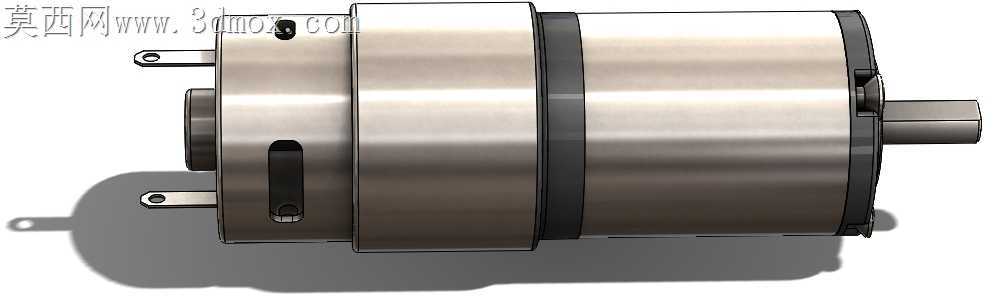

大扭矩行星减速直流齿轮传动电机

车间里常规直流行星齿轮电机跑重载工况时，最容易出问题的就是输出轴与行星架的配合段，不少批量返修的故障件拆开后，都能看到轴肩位置因为扭矩冲击产生的微变形，连带内齿圈的啮合面出现偏磨，跑不到额定寿命就出现转速抖动、噪音飙升的问题。这款行星齿轮电机的结构在配合段做了针对性的调整，输出轴的轴径过渡没有用常规的直角台阶，而是做了极小半径的圆弧卸荷槽，别小看这几毫米的圆弧，重载启停瞬间的应力集中能降四成以上，连带着行星架上的行星轮销轴孔，都做了同轴度的公差收紧，不会因为销轴偏斜导致行星轮在运转时出现啃齿的问题。

内齿圈和电机外壳的配合没有用常见的过盈压装，而是在结合面做了周向的定位销槽，压装到位后穿入定位销锁死，之前遇到过不少压装结构的电机，在频繁正反转的工况下，内齿圈和外壳出现相对滑移，直接导致齿轮啮合间隙变大，定位锁死的结构能完全规避这个隐患，哪怕瞬时扭矩超过额定值两成，也不会出现配合错位的问题。电机端盖和减速箱的结合面做了浅槽的密封胶预留，不用额外加密封垫片，涂胶后合箱就能达到IP54左右的防护等级，不会因为车间里的切削液、粉尘渗入减速箱，导致润滑脂变质卡滞。

绕组端部和减速箱之间的隔热衬垫厚度也做了调整，不会因为电机长时间满负荷运行的热量传导到减速箱，导致润滑脂的粘度下降过快，行星轮的滚针轴承能长期在合适的温度区间工作，不会出现早期磨损。输出轴的键槽做了端部的倒角处理，装配外接连接件的时候不会刮伤键的侧面，键的配合公差选了过渡配合，既不会因为间隙过大出现传动冲击，也不会因为过盈太大导致拆装困难，后期维护更换外接件的时候不用借助拉马硬撬，避免损伤输出轴的轴承位。

不少实训教学里拆解这类行星减速电机时，学员很容易忽略行星轮的垫片厚度选配，这款电机的行星轮两侧的止推垫片做了分组选配，每个垫片的厚度公差控制在0.01mm以内，装配后行星轮的轴向窜动刚好卡在合理区间，既不会因为窜动太大出现端面磨损，也不会因为间隙太小导致运转卡滞，哪怕是新手按照装配流程组装，也能保证齿轮啮合的侧隙在合格范围，不会出现装完转不动或者间隙过大的问题。
