游戏遥控摇杆操作机构三维结构设计

　　这套摇杆操作机构的核心应用场景覆盖消费级游戏外设、小型工业控制操作台的手动输入单元，区别于常规电位器直推式摇杆，其采用弧形导轨配合多铰接点的结构形式，能在有限安装空间内实现两个自由度的顺滑摆动，同时保证操作过程中的力反馈均匀性，避免传统摇杆长期使用后出现的虚位、卡滞问题。从实际使用维度看，该机构可直接适配游戏手柄、飞行模拟摇杆、小型设备操纵台的手动输入模块，操作端的球形握头贴合指腹接触形态，摆动过程中弧形导轨对摇杆的运动轨迹做刚性约束，不会出现侧向偏移导致的输入信号偏差，多组铰接支座分布在底座的四个边角位置，将摇杆摆动产生的径向力均匀分散到底座安装面，避免单点受力导致的结构变形。

　　设计过程中优先考虑了安装边界的适配性，整体采用带支脚的方形底座结构，四个支脚预留了安装固定位，可直接通过螺栓固定在设备壳体内部的安装柱上，底座整体轮廓做了圆角过渡处理，避免安装过程中剐蹭设备内部的线束与其他元器件，弧形导轨的曲率经过反复校核，保证摇杆在全行程摆动过程中不会与底座边缘、铰接支座产生运动干涉，摇杆的摆动角度覆盖常规外设所需的前后左右全向操作范围，无需额外增设限位结构即可通过导轨自身形态限制最大摆动行程，减少了单独加工限位零件的工序与装配成本。

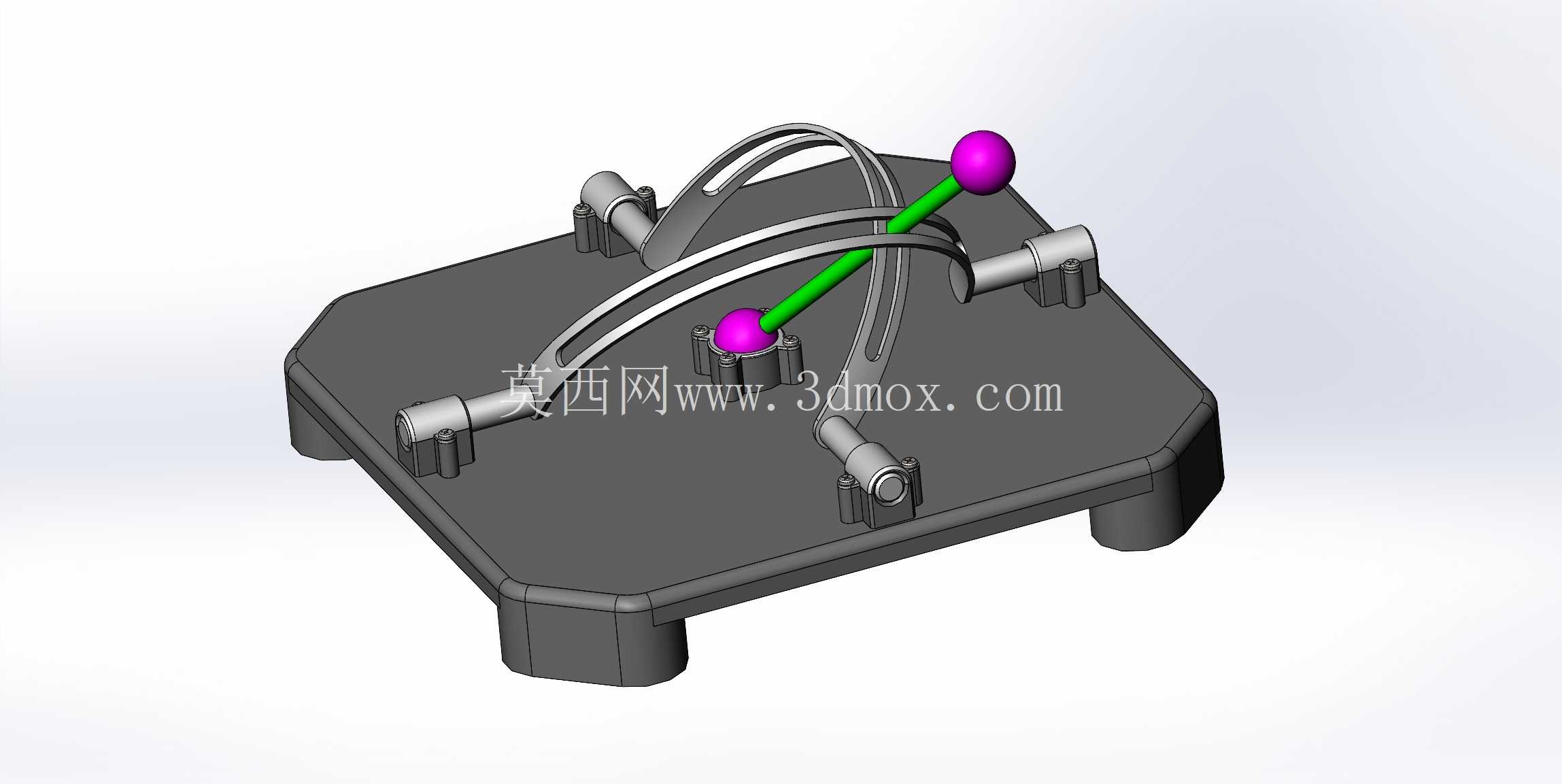

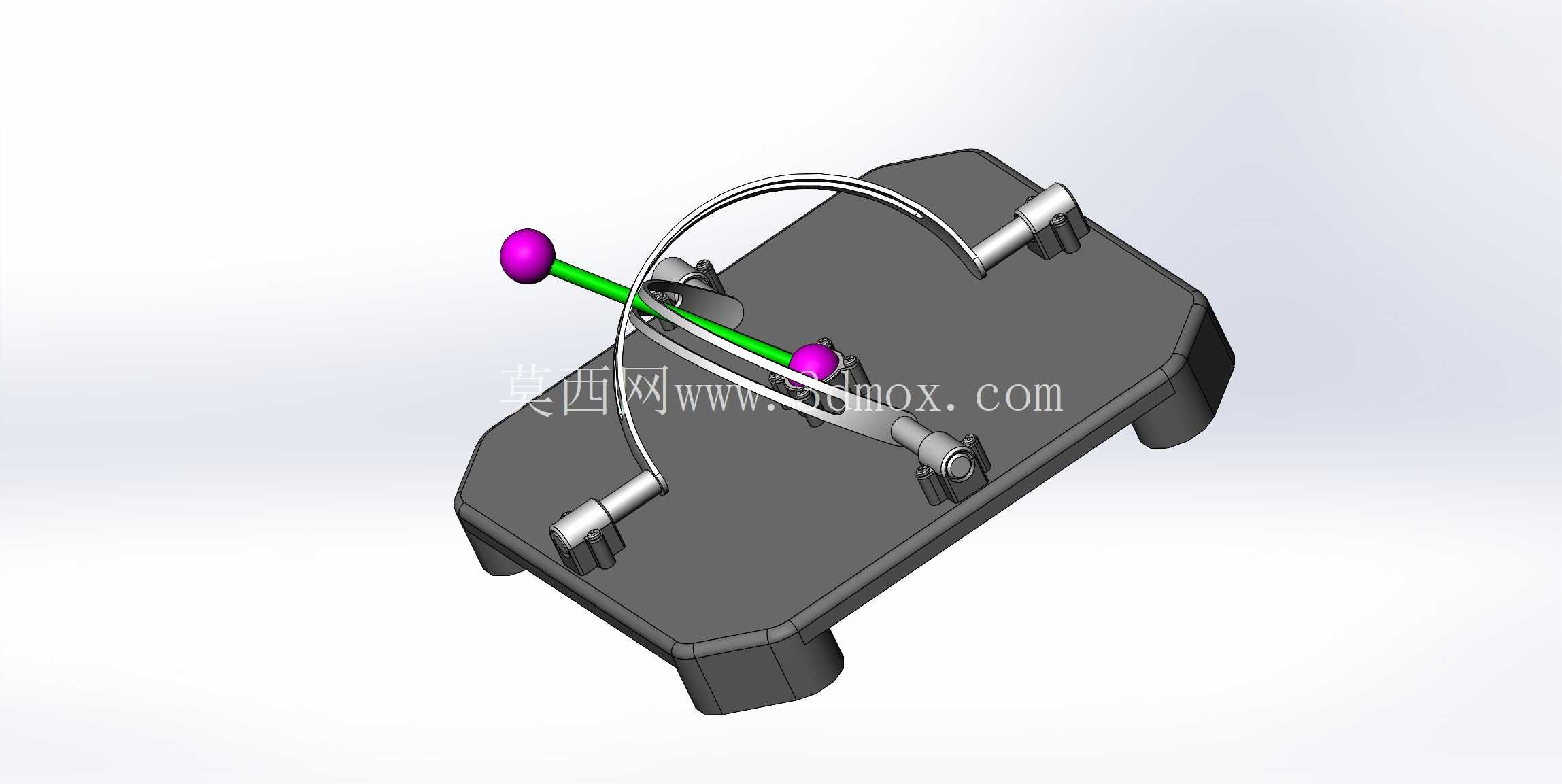

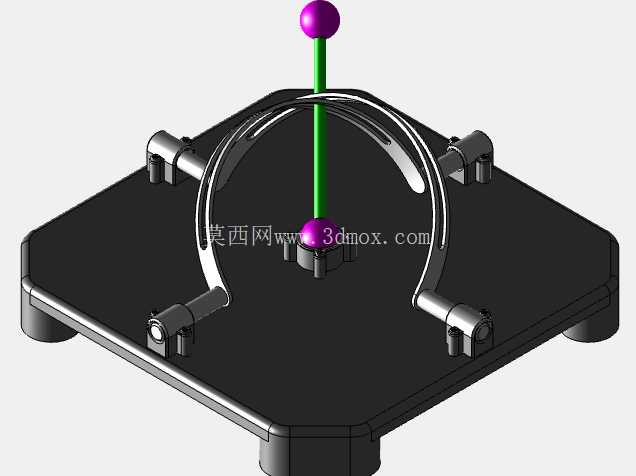

　　从结构传动逻辑来看，摇杆中轴与两组交叉布置的弧形导轨形成滑动配合，每组弧形导轨的两端通过铰接支座与底座连接，当摇杆向任意方向摆动时，会带动对应方向的弧形导轨绕自身铰接轴转动，可直接在铰接轴端加装角度传感器来采集摆动角度信号，相比传统摇杆的万向节结构，这种弧形导轨配合铰接的形式传动间隙更小，长期反复操作后的磨损量更低，铰接位置可采用自润滑衬套配合销轴的装配形式，无需额外添加润滑脂即可保证数万次操作后的顺滑度，适配消费类外设免维护的使用需求。

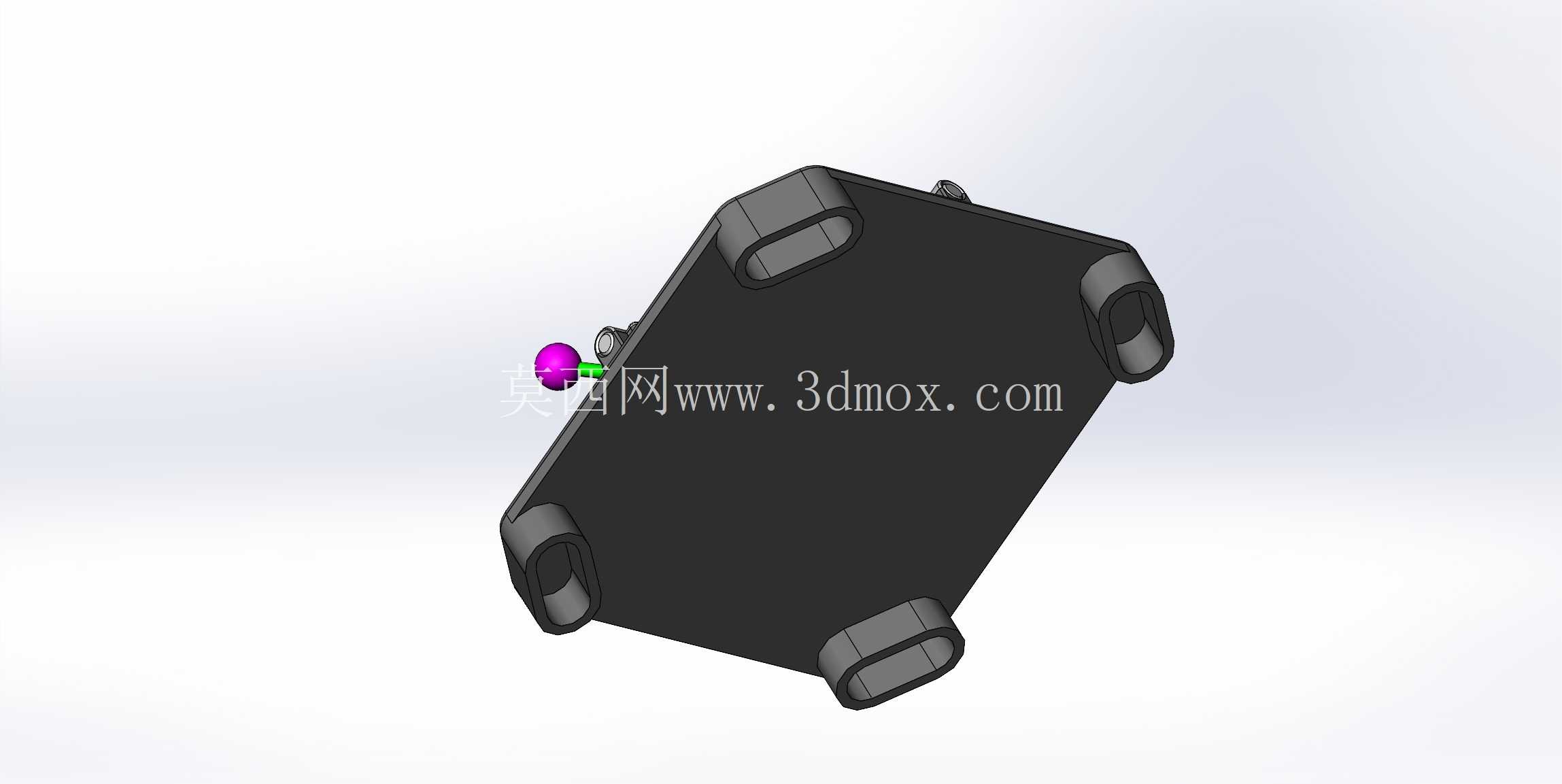

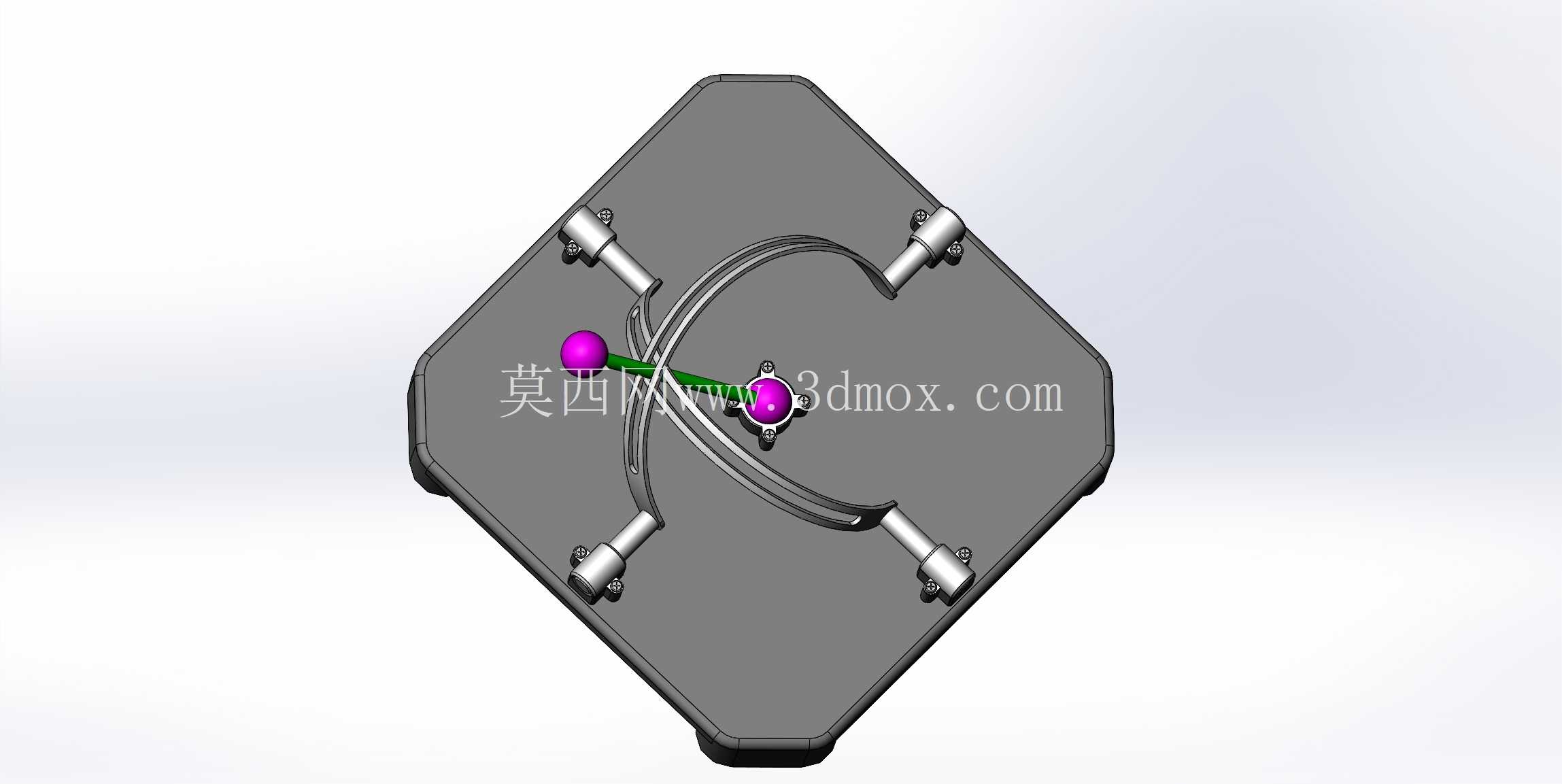

　　底座的支脚高度做了统一设定，预留了底部走线与传感器安装的空间，铰接支座的安装位置经过对称度校核，保证各个方向的操作手感一致性，球形握头采用大圆角过渡形态，操作时不会出现硌手的问题，中轴部分做了等直径设计，可根据不同的外观需求更换不同材质、颜色的握头，无需改动内部核心传动结构。在实际装配环节，所有铰接销轴均采用同直径规格，减少装配时的零件分拣难度，弧形导轨与中轴的配合面预留了合理的间隙公差，既不会因为间隙过大出现晃动虚位，也不会因为间隙过小导致滑动卡滞，底座的壁厚经过刚度校核，在常规操作力度下不会出现形变，保证各个铰接点的位置精度不会因为底座变形出现偏移，整套机构的零件均采用常规机加工或注塑工艺即可生产，没有复杂的异形曲面结构，量产时的工艺难度较低，可直接适配不同档次的游戏外设、小型操纵设备的输入模块设计需求，也可作为教学演示用的机构原理模型，直观展示双自由度摆动机构的传动逻辑与运动轨迹约束方式。
