三档滑杆齿轮传动机构结构设计

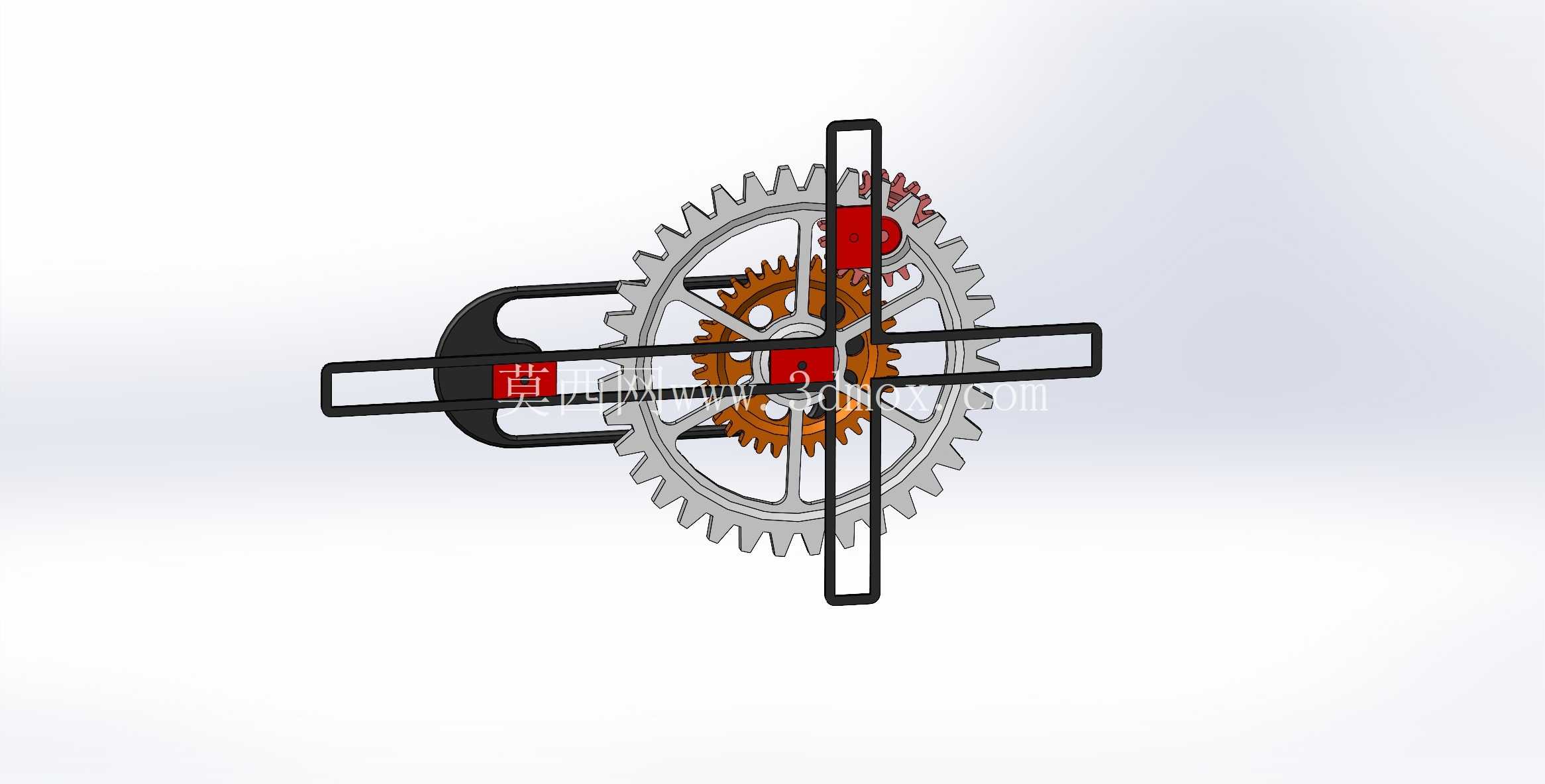

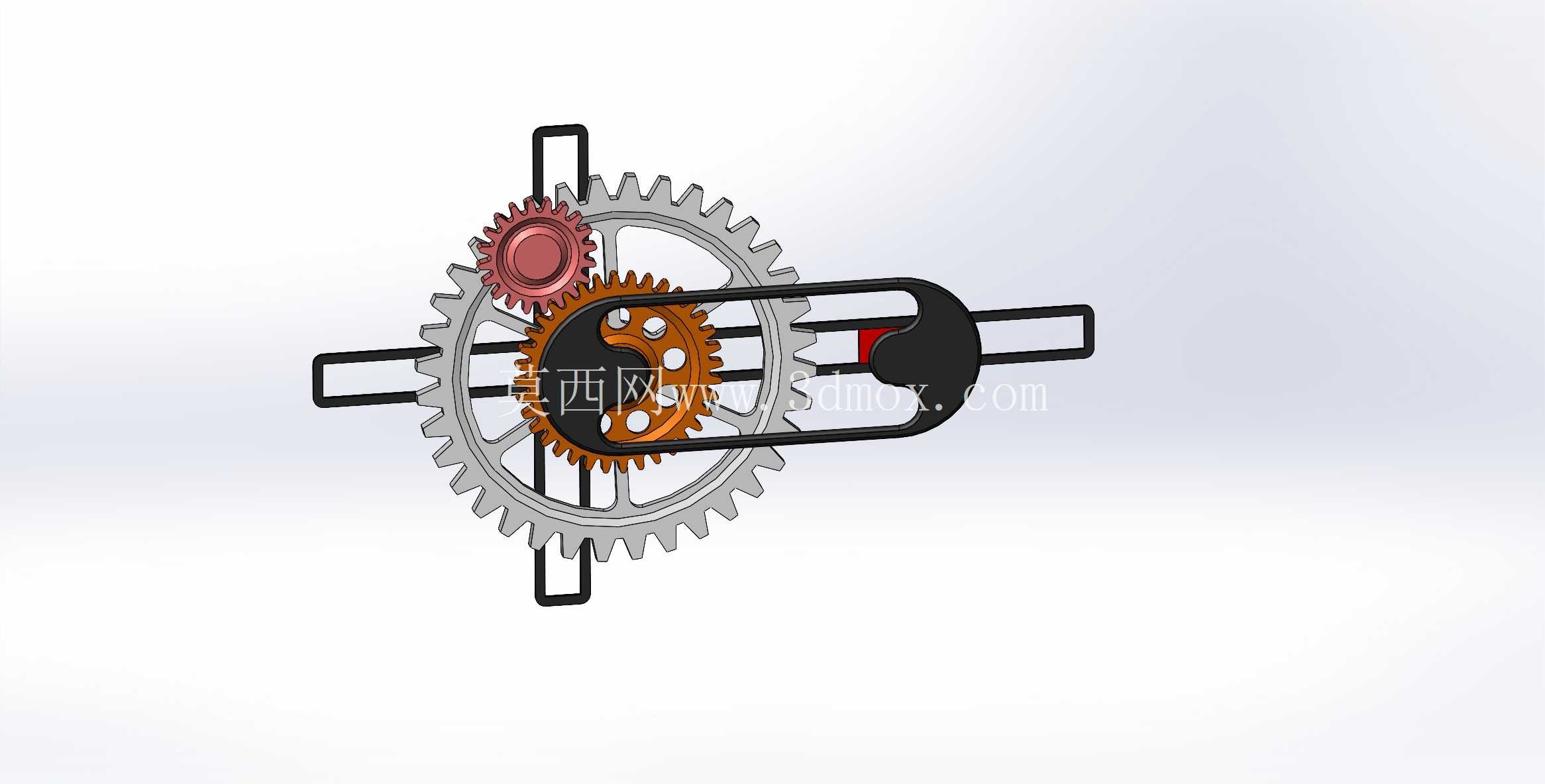

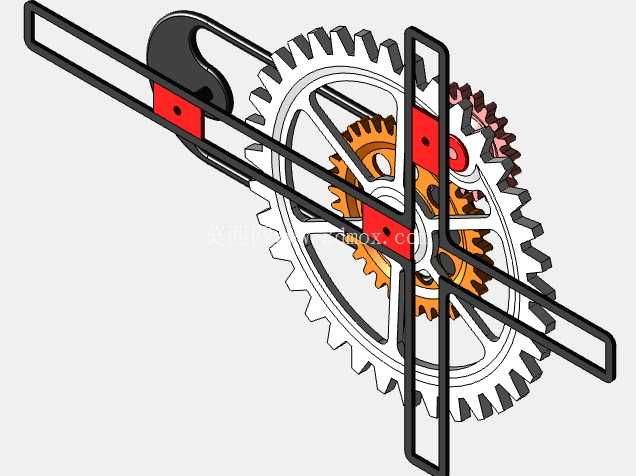

这套三档滑杆齿轮传动结构，核心是通过多齿轮啮合配合滑杆的往复位移实现动力的换向与行程调节，在小型自动化送料机构、工位切换装置、玩具传动结构以及轻工设备的间歇动作单元中都有广泛的适配场景。从结构组成来看，整套机构包含大直径从动直齿轮、小直径主动传动齿轮、同轴双层复合齿轮以及带限位滑槽的滑动导杆，所有齿轮的齿形均采用标准渐开线圆柱直齿设计，压力角取通用机械常用的20度，齿顶高系数1，顶隙系数0.25，保证啮合过程中传动平稳无卡滞，重合度满足连续传动要求，不会出现传动死点。

设计过程中首先确定的是滑杆的行程边界，滑杆上开设的长圆形限位滑槽与复合齿轮上的偏心销配合，偏心销的偏心距直接决定滑杆的往复行程，本次设计中偏心距取12mm，对应滑杆的有效工作行程为24mm，滑杆的截面采用矩形截面设计，宽度10mm，厚度6mm，两侧预留安装导向槽的配合面，导向间隙控制在0.05-0.1mm之间，既保证滑动顺畅无卡顿，又避免间隙过大导致的传动晃动与位置误差。齿轮组的安装基准统一在同一安装底板上，大齿轮的中心孔直径为8mm，适配标准M8的安装销轴，小主动齿轮中心孔直径4mm，可直接适配微型驱动电机的输出轴，无需额外加装联轴器，简化了整体安装结构。

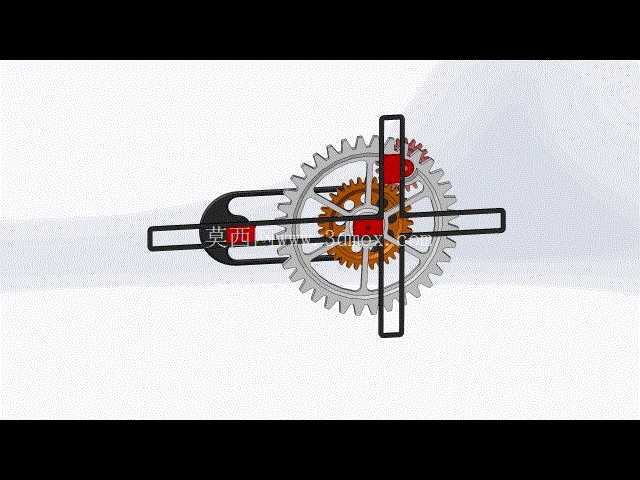

在功能特性上，这套机构可以将齿轮的连续旋转运动转化为滑杆的直线往复滑动，同时通过三层齿轮的啮合传动比设置，实现滑杆往复动作的速度调节，三级传动的总传动比为1:4.2，即主动小齿轮旋转4.2圈时，大齿轮带动偏心销旋转1圈，对应滑杆完成一次完整的往复行程，可根据实际驱动电机的转速匹配不同的动作频率，适配每分钟10-60次往复动作的工况需求。齿轮啮合侧隙控制在0.02-0.04mm之间，既补偿加工与装配误差，又避免反向传动时的空程误差，保证滑杆的动作位置精度可控制在0.1mm以内，满足多数轻工装配、送料工位的精度要求。

安装边界方面，整套机构的最大外轮廓尺寸为长120mm、宽80mm、厚度方向最大尺寸25mm，所有转动部件的旋转半径均不超出外轮廓范围，安装底板上预留4个直径4.5mm的安装孔，孔位间距为90mm*60mm，可直接通过M4螺栓固定在设备的安装面板上，无需额外设计转接支架。滑杆的两端预留M3的螺纹安装孔，可直接连接执行拨叉、推块等末端执行件，不需要额外加工连接结构。设计时特意将滑动导杆的导向面与齿轮安装面设置在同一平面，减少了装配时的位置度调整工作量，普通装配人员按照装配示意图即可完成组装，不需要专用工装定位。

实际应用中，这套结构常被用在小型包装设备的推料工位、自动售货机的货道切换机构、桌面级自动化设备的工位换位单元，相比传统的曲柄滑块机构，这套齿轮滑杆结构的传动更平稳，噪音更低，同时可以通过更换不同齿数的齿轮快速调整传动比，改变滑杆的动作速度，不需要重新加工核心的滑动部件，适配性更强。在结构强度校核上，所有齿轮均采用POM材质或铝合金材质加工时，可承受最大10N的滑杆输出推力，满足小型轻载工况的使用需求，如果需要更大推力，可将齿轮材质更换为45号钢调质处理，滑杆更换为不锈钢材质，输出推力可提升至50N，覆盖更多中轻载的传动场景。滑杆的滑槽内壁做了圆角处理，避免偏心销在滑槽内滑动时出现应力集中，延长部件的使用寿命，正常工况下无故障运行周期可达到100万次以上，不需要频繁维护更换部件。
