红蓝配色陀螺玩具压铸成型模具结构

　　这套模具针对指尖陀螺类玩具的压铸成型需求设计，核心成型部分采用红蓝分色的结构区分，直观对应模具的动定模侧组件，日常生产中主要适配锌合金等低熔点有色合金的陀螺零件批量压铸作业，在玩具五金加工车间的卧式压铸机上即可完成装夹生产。从实际生产场景来看，这类模具服务的陀螺产品多面向潮流玩具、解压小五金的消费市场，成型后的零件仅需简单去飞边、抛光即可进入后续表面处理工序，相比机加工单个陀螺零件，压铸工艺的生产效率能提升数十倍，单件零件的材料损耗也能控制在5%以内。

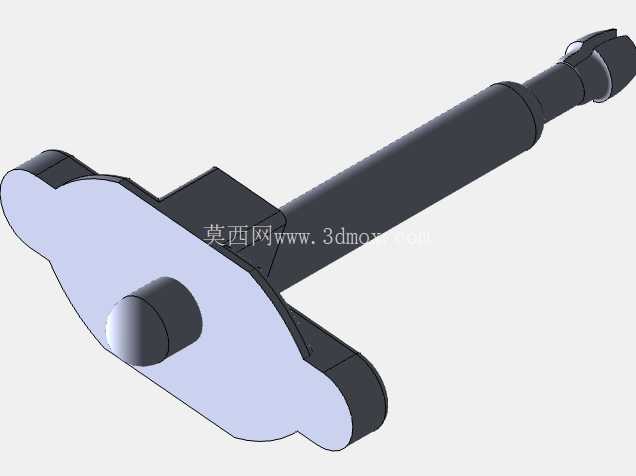

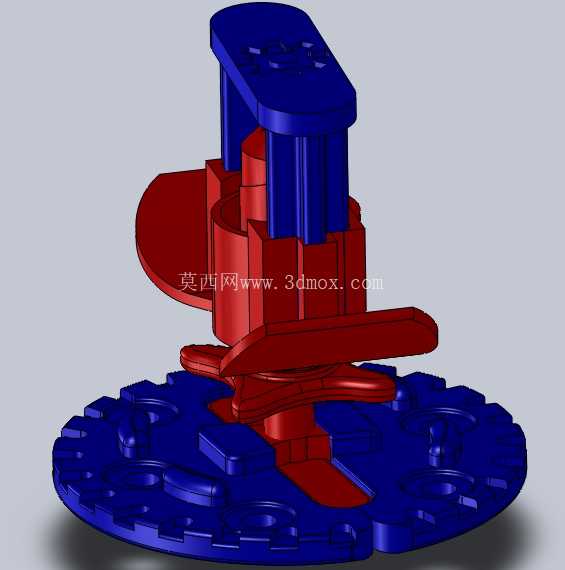

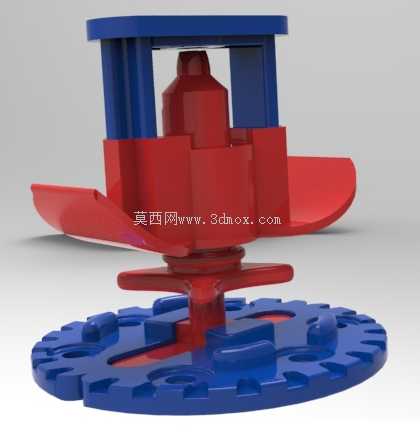

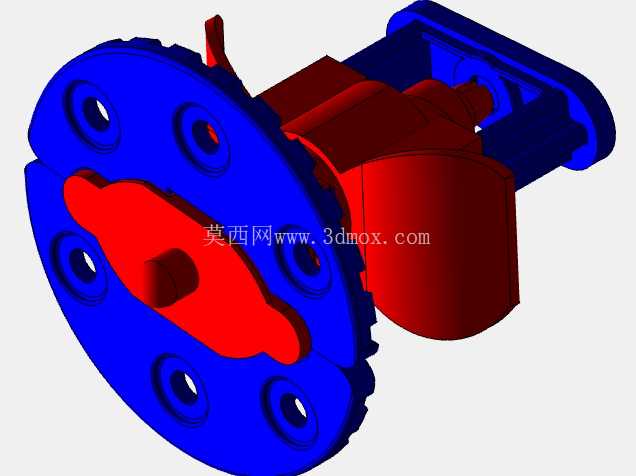

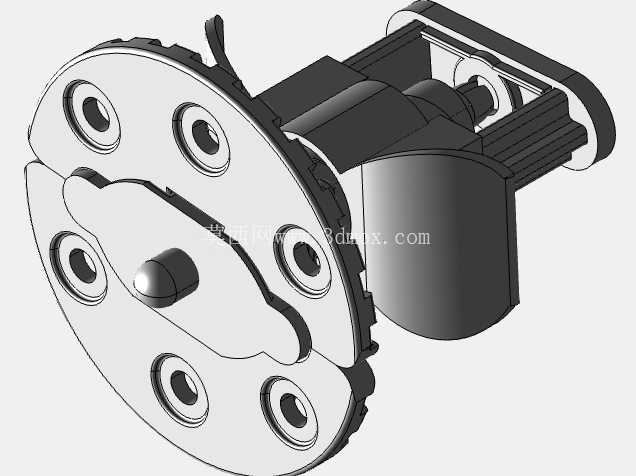

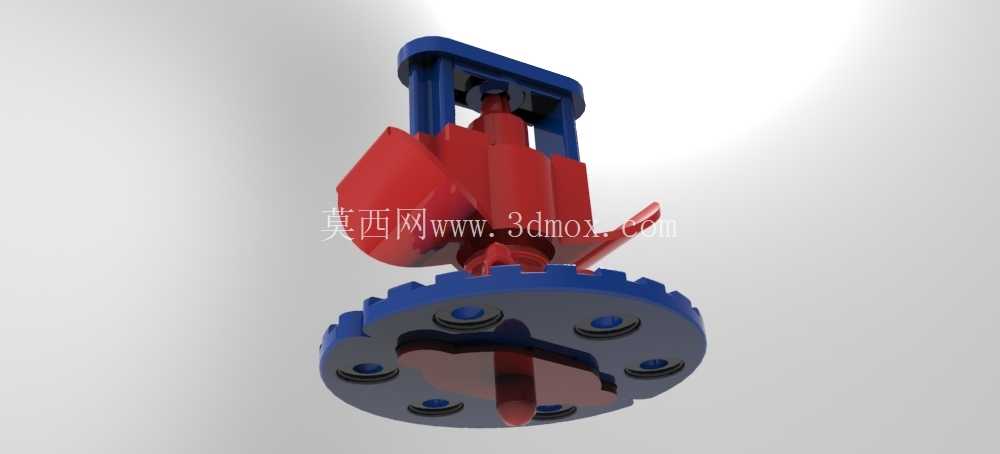

　　模具底部的圆盘形结构是定模侧的模架基座，基座上均匀分布的凹凸卡位结构，一方面是合模时的定位基准，保证动定模合模后的同轴度误差控制在0.02mm以内，避免成型后的陀螺出现偏心、转动抖动的问题；另一方面基座上的槽位也对应了顶出机构的安装位置，开模后顶针可以沿着预留的导向槽平稳顶出成型件，不会在零件表面留下明显的顶针痕迹，减少后续抛光的工作量。中间红色的成型组件是模具的核心型腔部分，对应陀螺零件的中间支撑轴、叶片配重结构，设计时特意将流道开设在零件的非外观面侧，熔融的合金液从浇口套进入后，会顺着分流道均匀填充到各个叶片的型腔中，流道的截面采用梯形设计，既能保证合金液填充时的流速稳定，避免出现卷气、冷隔的压铸缺陷，也能在开模时让流道凝料和零件顺利分离，不需要额外人工修剪浇口。

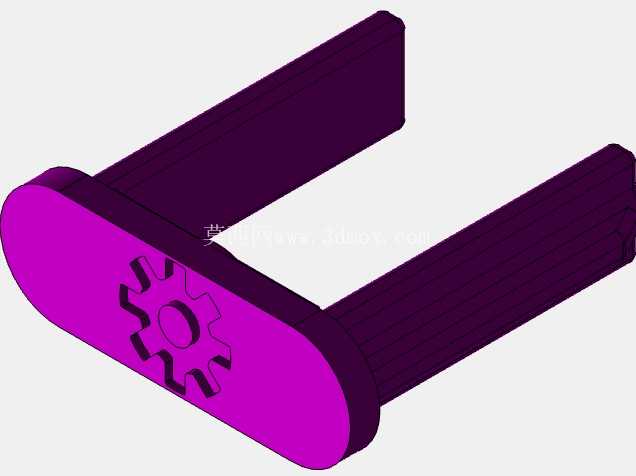

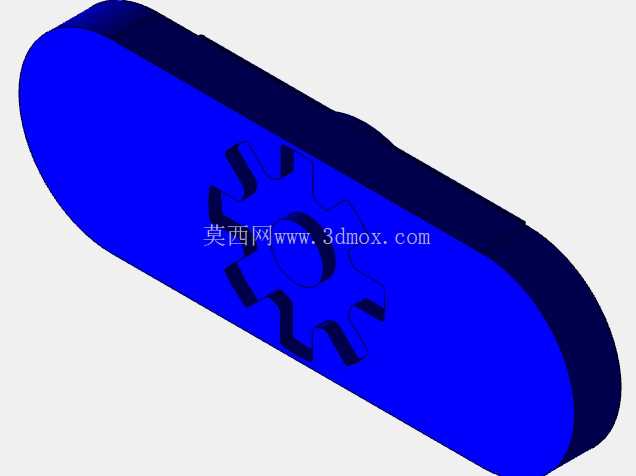

　　上方蓝色的组件是动模侧的压紧与导向结构，两侧的立柱结构是合模导柱的安装位，导柱采用渗碳淬火处理，表面硬度达到HRC58以上，能承受连续数万次合模的摩擦损耗，不会出现拉毛、变形的问题；顶部的平板结构是动模的固定板，通过压板和压铸机的动模座固定连接，固定板上预留的螺栓孔位做了沉头设计，螺栓锁紧后不会突出板件表面，避免合模时出现干涉。设计这套模具的时候，特意考虑了陀螺零件的动平衡要求，所有型腔的加工基准都统一到模架的中心轴线上，每个叶片型腔的深度、宽度公差都控制在±0.01mm，保证成型后的每个配重叶片重量差不超过0.1g，这样组装完成的陀螺在转动时不会出现偏摆，空转时长能达到设计要求。

　　安装边界上，这套模具的整体外轮廓适配160吨级的卧式冷室压铸机，模架的长宽尺寸符合压铸机的拉杆间距要求，浇口套的进料口尺寸和压铸机的压射室直径匹配，不需要额外做转接套；模具的总厚度在压铸机的最大最小模厚范围内，开模行程足够让顶出机构完全顶出零件，不会出现开模距离不足零件无法取出的问题。日常生产维护时，动定模的分型面做了0.03mm的排气槽设计，填充时型腔内的空气可以顺着排气槽排出，减少零件内部的气孔缺陷，分型面的边缘做了15度的倒角，清理飞边时不会划伤操作工人的手部，冷却水道的开设距离型腔表面15mm，保证成型后合金液的冷却速度均匀，零件不会因为冷却不均出现变形翘曲的问题。
