监视器安装固定钣金支架结构设计

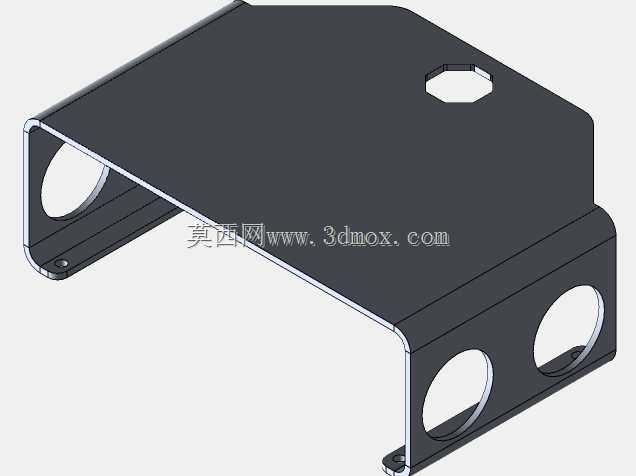

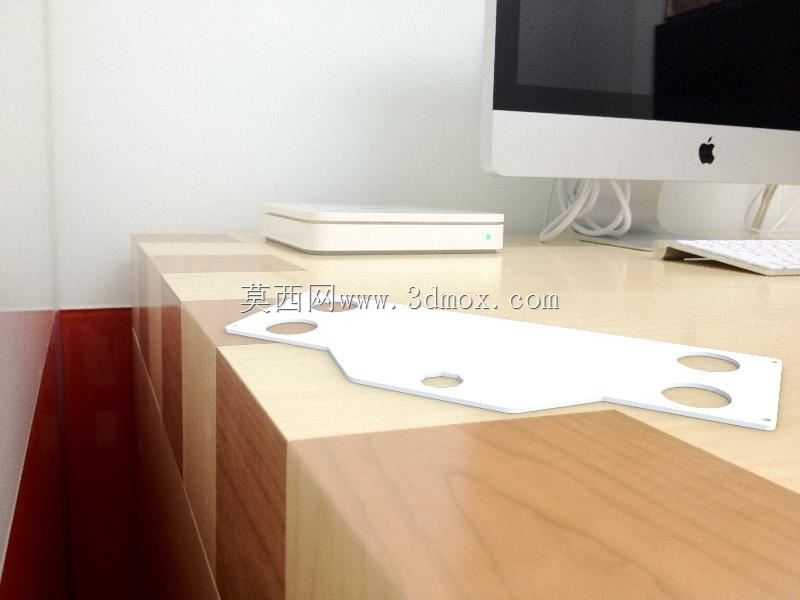

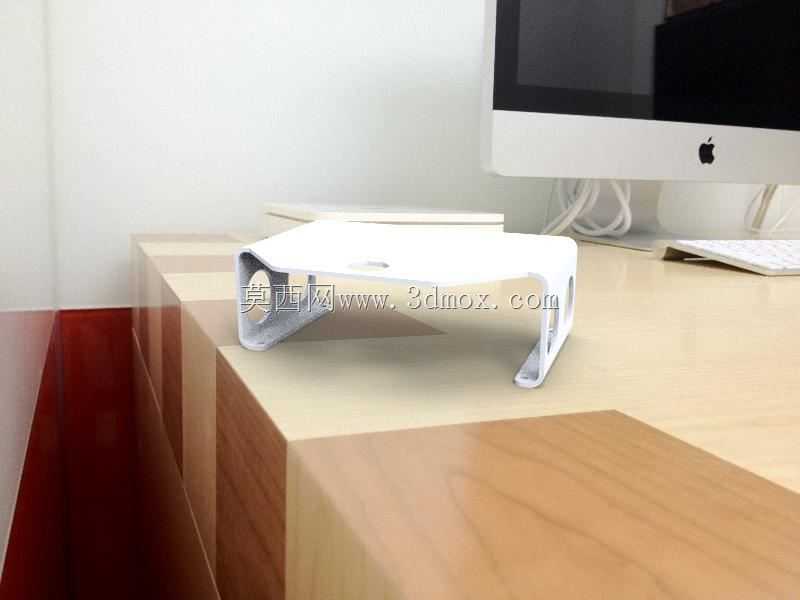

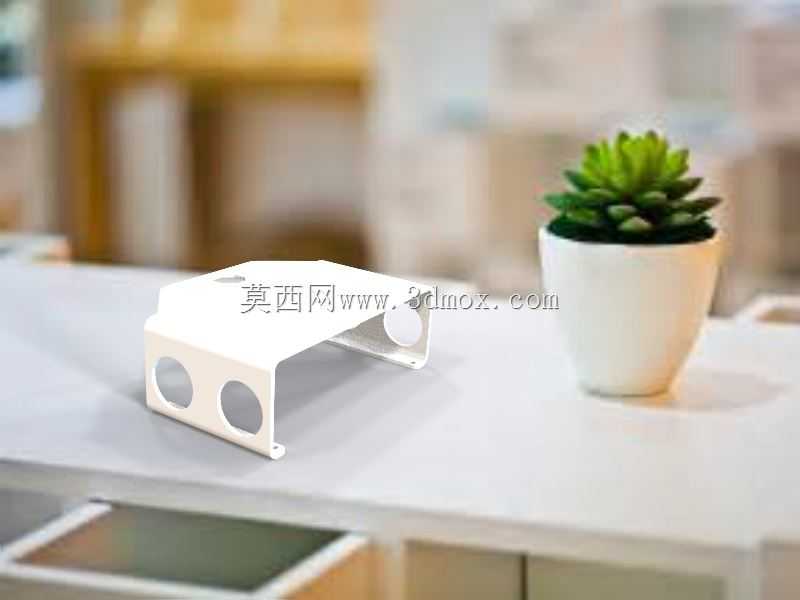

这款监视器安装支架采用冷轧钢板折弯成型工艺制作，整体为U型包覆式结构，主要用于安防监控、工业设备操作台、生产线工位显示端的监视器承托固定场景，可适配小尺寸嵌入式工业监视器、工位操作显示屏的安装需求。从结构设计来看，支架顶面开设的六角形工艺孔，既可以作为走线孔位供监视器的电源、信号线缆穿过，也能作为顶部辅助固定的对位孔，配合六角头螺栓实现快速对位锁紧，避免安装过程中螺栓跟转的问题。支架两侧立板开设的圆形通孔，分为两种功能：直径较大的圆孔用于监视器侧边固定螺栓的穿装，可适配不同安装孔距的监视器侧边挂装，直径稍小的圆孔用于支架自身与安装基面的连接固定，可通过膨胀螺栓或机丝将支架固定在墙面、设备机架立面、操作台悬臂上。支架底部延伸出的带孔折边，可承托监视器底部重量，分担侧边固定螺栓的承重载荷，避免长期使用后监视器出现下坠倾斜的问题，折边上的小孔可穿装防脱螺丝，进一步锁定监视器底部位置，防止设备受振动后从支架中滑脱。设计过程中充分考虑钣金加工的工艺可行性，所有折弯处均预留了合理的折弯内R角，避免折弯时出现板材开裂问题，所有开孔边缘均做了去毛刺处理，防止安装时划伤线缆或操作人员手部。安装边界方面，支架整体宽度适配10-17英寸小尺寸监视器的背部安装孔距，U型内腔深度可容纳厚度在50mm以内的显示设备，安装基面的固定孔位采用长圆孔与圆孔组合的形式，可补偿安装基面的孔位加工误差，降低现场安装的对位难度。在工业现场应用时，这款支架可直接替换同规格的塑料监视器支架，抗冲击、抗振动性能更优，适合在有设备振动的生产车间、户外安防机柜等场景使用，钣金表面可根据使用场景做喷塑、镀锌处理，提升防锈耐腐能力，延长户外或潮湿环境下的使用寿命。结构上没有多余的冗余设计，板材厚度选用1.5-2mm的冷轧钢板即可满足承重要求，整体重量轻便，安装时单人即可完成对位固定作业，不需要额外的辅助吊装工具。
