台式机ATX结构PC电源外壳钣金结构

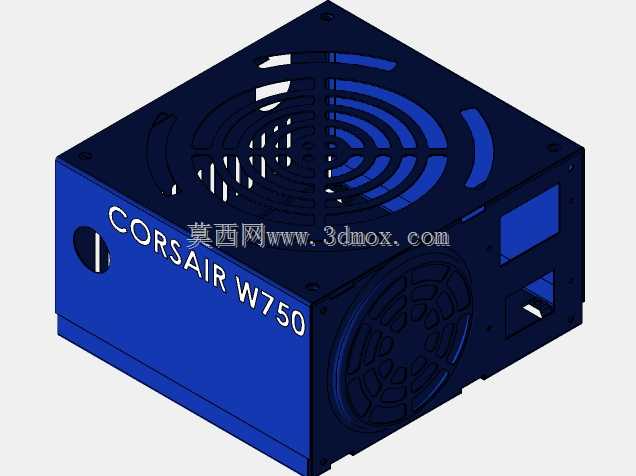

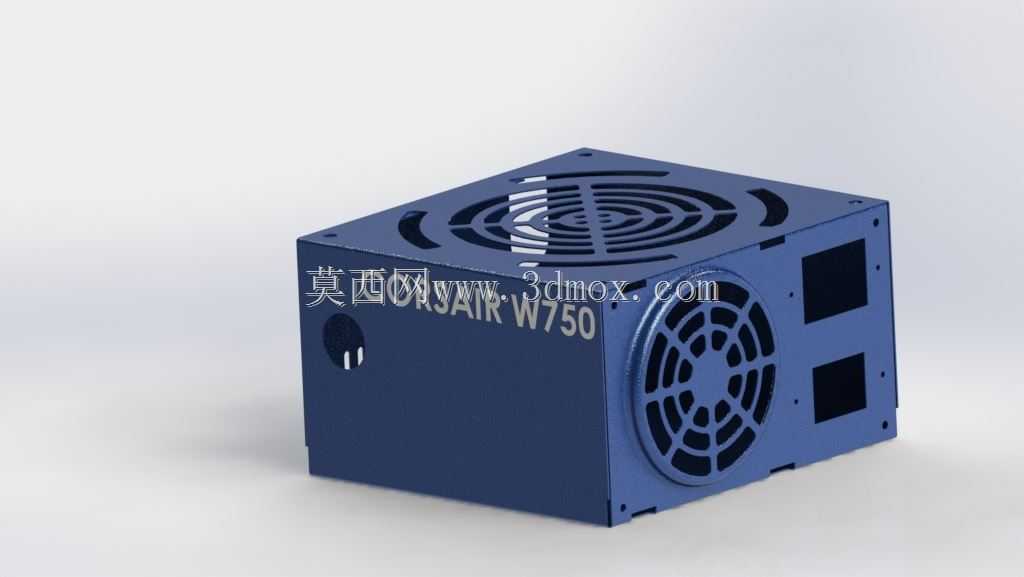

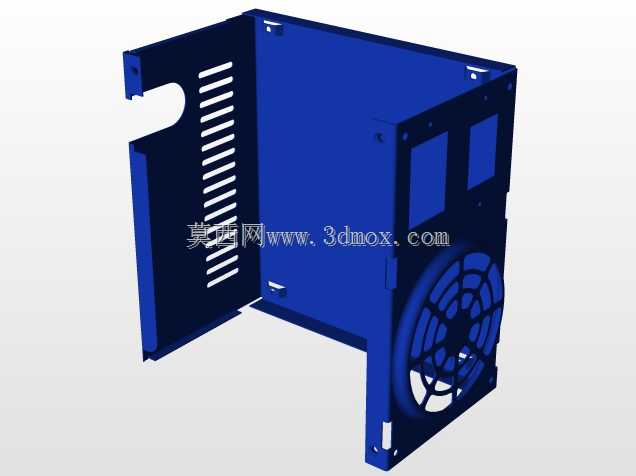

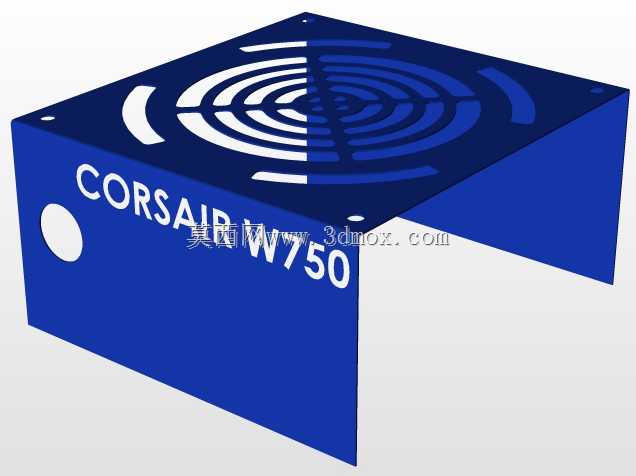

日常做台式机整机组装、定制机箱结构设计时，PC电源的安装适配是绕不开的环节，这个电源壳体的三维结构完全贴合标准ATX电源的安装规范，能直接适配绝大多数市售台式机箱的电源仓位，不管是常规下置电源机箱还是老式上置电源结构，安装孔位的对位精度都能满足装配要求，不需要额外做转接支架调整。从结构功能来看，壳体采用0.8mm厚度的SECC镀锌钢板折弯成型，整体为封闭六面体钣金结构，相邻板边通过冲压卡扣与点焊结合，既保证壳体的结构强度，避免内部电源元件受外力挤压变形，也能形成连续的电磁屏蔽腔体，减少电源工作时的电磁辐射对外围主板、内存等元件的信号干扰。散热风道的设计是这个壳体的核心考量点，顶面与侧面都冲压成型了同心圆格栅式通风孔，通风孔的开孔率控制在38%左右，既保证足够的进风面积匹配12cm直流散热风扇的风量需求，也不会因为开孔过大降低壳体的抗形变能力，格栅边缘做了0.5mm的内卷边处理，避免装配或维护时割伤操作人员，也能减少风切产生的异常噪音。壳体侧面预留的两个方形开孔是标准电源输出接口与市电输入接口的安装位，开孔尺寸严格匹配国标品字插座与模组输出接口的安装公差，接口周边预留了2mm的凸台结构，安装接口板时能直接卡入定位，减少装配时的对位调整时间。壳体底部的安装折边做了外翻处理，四个角预留的M4安装孔位与机箱电源仓位的固定螺柱完全对齐，孔位周边做了压铆凸点，安装时螺丝锁紧后不会出现壳体滑移的问题。内部结构上，壳体内壁预留了三个PCB安装卡槽，能直接卡入电源的主PCB板与EMI滤波板，卡槽的高度差经过精准计算，保证板上元件与壳体之间保留3mm以上的安全爬电距离，避免高压元件与金属壳体接触引发短路风险。做结构建模时，所有折弯处都预留了与板材厚度匹配的折弯内R角，还原真实钣金加工的工艺特性，不会出现直角折弯的工艺错误，通风孔的排布也避开了内部元件的安装区域，不会出现风扇转动时与内部元件干涉的问题，不管是做钣金加工出样，还是做整机组装的干涉模拟，这个结构都能直接复用，不需要再做额外的结构修正。
