法兰安装式混合式步进电机结构模型

这款步进电机的三维结构模型，还原了57系列方形法兰安装混合式步进电机的完整结构细节，可直接用于自动化设备的整机装配干涉校验、安装工位布局模拟，也能作为传动系统选型阶段的结构参考样件。从实际应用场景来看，这类步进电机广泛覆盖桌面级3D打印机进给轴传动、小型自动化设备点位移位、包装机械送料机构驱动、纺织机械纱线张力调节机构、小型雕刻机主轴进给等对开环定位精度有要求的工位，相比伺服驱动方案成本更低，开环状态下即可满足多数中低速、负载波动不大的传动需求，不需要额外加装编码器反馈组件，整体接线与调试流程更简便，适合中小负载的定长送料、角度偏转类动作执行。

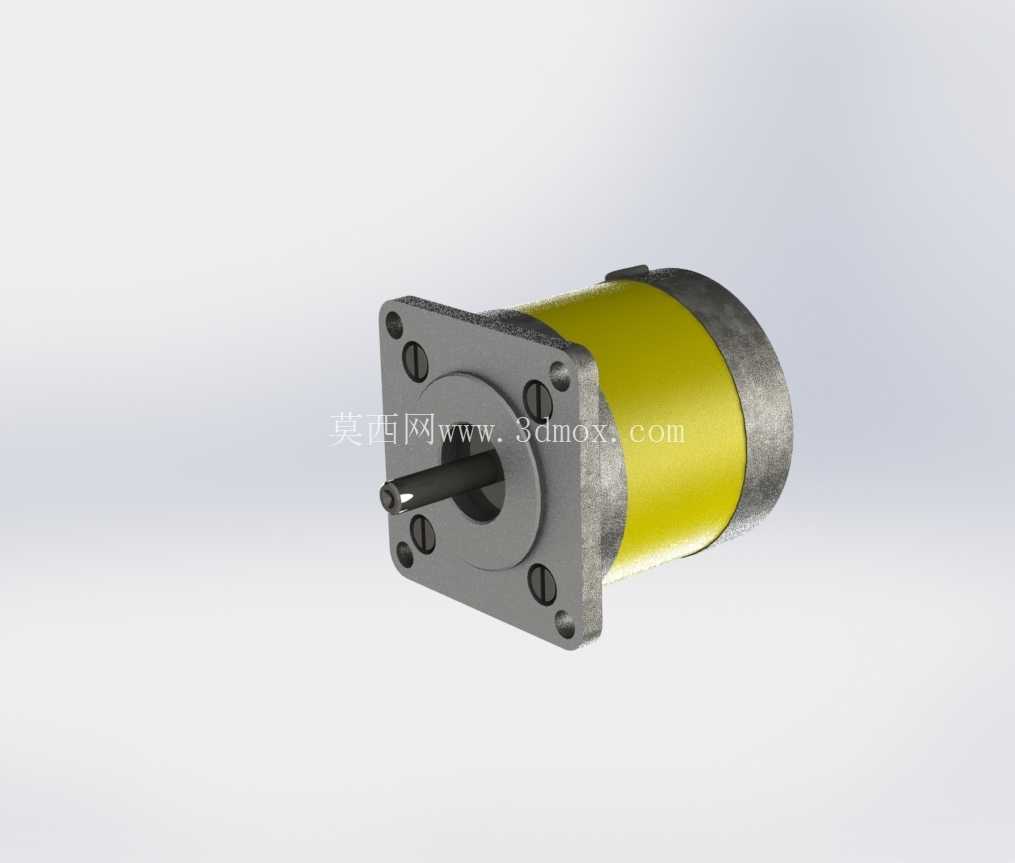

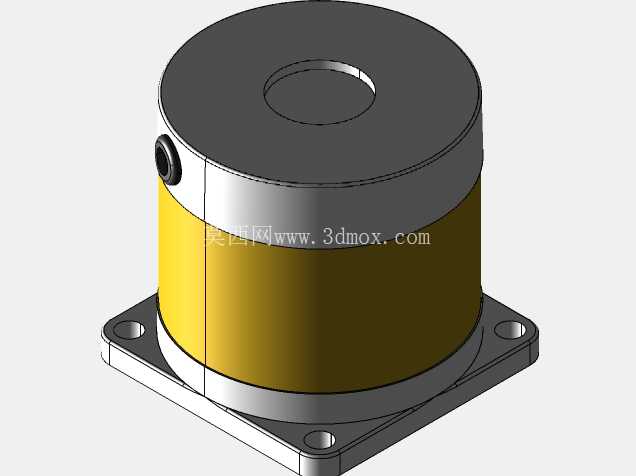

从结构设计思路来看，模型还原的这款电机采用方形法兰安装基准面，法兰端设置四个对称分布的沉头安装孔，安装时可直接从电机前端将螺栓穿过沉孔锁入设备安装板的螺纹孔，也可反向从安装板后侧穿入螺栓配合螺母锁紧，两种安装方式都能保证电机轴与安装基准面的垂直度，避免输出轴承受额外径向弯矩。电机本体的定子外壳采用分段式结构，前端法兰端盖为压铸铝合金材质，兼顾安装定位强度与整机重量控制，中间段的定子绕组封装外壳做了黄色防护涂层处理，既可以区分电机系列型号，也能在车间设备排布时快速识别步进电机工位，后端盖同样为金属材质，预留了出线口位置，可根据实际布线需求选择侧出或者后出的接线方向。

输出轴采用单出轴D型切边设计，轴端的平面结构可以与同步轮、齿轮、联轴器的紧定螺钉直接配合，不需要额外加工键槽就能传递额定扭矩，避免了键连接带来的轴径加工公差累积，也能缩小配套传动件的轮毂尺寸，适配安装空间紧凑的小型设备。从安装边界尺寸来看，这款57系列步进电机的法兰安装孔中心距为标准47mm，法兰外形尺寸为57mm见方，输出轴轴径为8mm，轴伸长度根据常规选型标准设置为24mm，整机机身长度根据扭矩等级匹配对应尺寸，模型中完整还原了各部分的倒角、退刀槽、安装沉孔深度等细节，在做整机装配模拟时，可以直接校验电机与周边走线槽、传动护罩、相邻安装部件的间隙，避免实际加工安装板时出现孔位错位、电机与周边结构干涉的问题。

从功能特性层面，模型还原的结构对应两相混合式步进电机的常规配置，定子绕组的排布、转子磁钢的位置都按照实际量产产品的结构比例建模，在做传动系统动力学仿真时，可以直接赋予对应材质属性模拟电机的转动惯量，核算负载端的匹配惯量比，避免选型时出现电机惯量与负载不匹配导致的丢步、运行抖动问题。电机的端盖与本体配合位置做了止口定位结构，装配时止口可以保证前后端盖的同轴度，让输出轴的径向跳动控制在允许范围内，延长配套轴承的使用寿命，也能减少电机高速运行时的振动噪音。在实际设备设计过程中，这类标准化的步进电机模型可以大幅缩短结构设计阶段的建模周期，不需要从零开始绘制每个零件的细节，直接导入装配体后就能完成安装板的孔位标注、传动件的配合位置校验，也能用来生成设备的三维爆炸图、装配指导文件，帮助装配人员快速理解电机的安装方向与接线空间预留要求。针对不同的安装场景，模型中也预留了可选的后端编码器安装位结构参考，若后续设备需要升级闭环控制，可直接在原有安装尺寸基础上加装编码器组件，不需要重新修改安装板的孔位布局，提升设备的模块化适配能力。
