HubbaBubba泡泡糖胶带卷造型结构设计

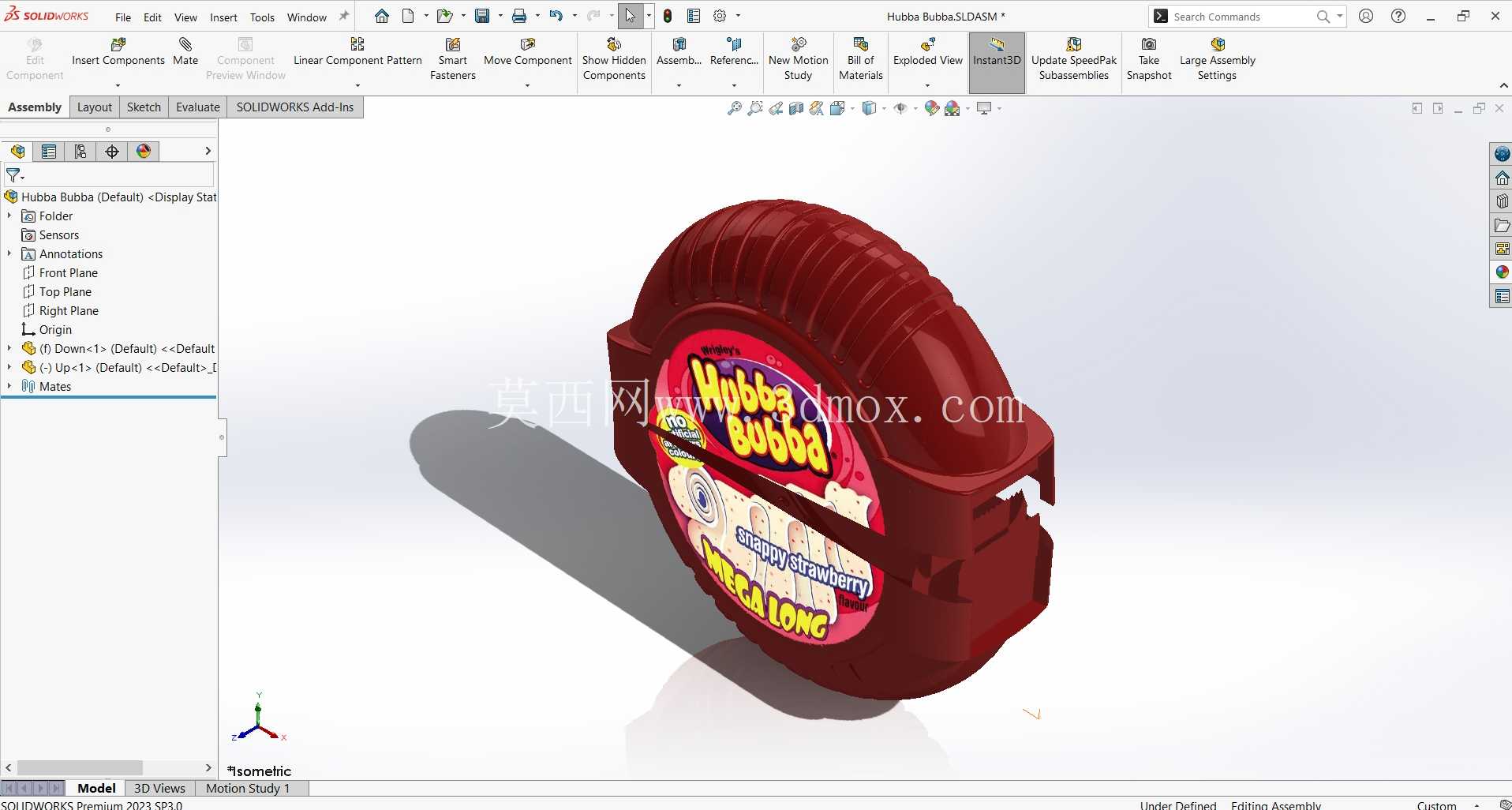

日常接触的快消品包装结构里，这类模仿卷尺造型的卷装泡泡糖容器，核心是解决长条形泡泡糖的收纳、取用与便携性问题，很多人第一次接触这类产品会误以为是普通卷尺，实际上它的内部结构完全围绕软质糖体的卷绕收纳设计。从结构设计角度看，这类产品的外壳采用分体式卡扣装配，整体轮廓做了大圆角过渡，避免日常揣在口袋里剐蹭衣物，外壳的壁厚控制在1.8mm左右，既保证日常跌落时的结构强度，又不会因为壁厚过大导致整体重量超标，毕竟作为随身快消品，整体带糖重量需要控制在80g以内，才不会给使用者带来携带负担。

内部的卷绕核心是一个带止退卡扣的卷轴结构，和普通卷尺的止退逻辑有相似之处，但因为泡泡糖的基材是可食用的软质胶基，卷轴的表面不能有尖锐的棱角，所有和糖体接触的位置都做了R2以上的圆角处理，防止拉扯糖体的时候把糖体刮破，同时卷轴的转动阻尼经过反复调校，既不会因为阻尼太小导致糖体自行松脱卷边，也不会因为阻尼过大让使用者拉出糖体的时候需要用过大的力气，导致糖体被拉断。外壳侧面的出糖口做了锯齿形的裁切结构，这个结构的角度经过反复验证，锯齿的倾角控制在32度，齿尖做了0.3mm的钝化处理，既能轻松把拉出的泡泡糖切断，又不会因为齿尖过于锋利划伤使用者的手指，毕竟这类产品的使用人群包含不少青少年，安全冗余是结构设计里必须优先考虑的点。

外观的标识区域做了下沉式的凹槽设计，产品的标签贴纸可以完全嵌入凹槽内，不会因为日常和口袋里的钥匙、手机摩擦导致标签起卷脱落，外壳的握持区域做了细微的防滑纹理，纹理的深度控制在0.2mm，既保证握持的时候有足够的摩擦力，不会因为手滑导致产品掉落，又不会因为纹理过深积攒灰尘，影响日常清洁。从安装边界来看，整个产品的最大外径是72mm，整体厚度是28mm，这个尺寸刚好可以适配大多数牛仔裤的裤兜尺寸，也能轻松放进普通的随身小包里，不会占用过多的收纳空间。

这类模仿日常工具造型的包装设计，本质上是通过用户熟悉的产品形态降低认知成本，同时增加使用过程中的趣味性，但结构设计上不能只追求外观相似，必须围绕内部盛装物的特性做针对性调整，比如普通卷尺的外壳可以用回收塑料制作，但这类接触食品的容器必须采用符合食品接触标准的PP材质，外壳的合模线位置必须做打磨处理，不能有飞边毛刺，所有的卡扣装配位置都做了防松脱的倒扣结构，防止儿童随意拆开外壳接触内部的卷轴结构造成误吞风险。出糖口的位置和卷轴的切线方向完全对齐，保证拉出糖体的时候不会因为角度偏移导致糖体在外壳内部弯折卡滞，卷轴的中心轴和外壳的轴孔之间采用间隙配合，单边间隙控制在0.1mm，既保证转动顺畅，又不会因为间隙过大导致卷轴晃动，拉出糖体的时候出现偏移。

很多做创意日用品结构的工程师容易陷入一个误区，就是过度追求外观的拟真度，忽略了产品本身的功能属性，比如如果完全照搬钢卷尺的内部结构，止退卡扣的弹簧力度会过大，软质的泡泡糖根本无法拉动，而且钢卷尺的裁切齿非常锋利，用在食品包装上会有极大的安全隐患。这个结构在设计的时候特意把止退结构做了简化，取消了钢卷尺里的涡卷弹簧自动回缩结构，因为泡泡糖拉出之后不需要自动回缩，只需要保证拉出之后不会自行松脱即可，简化后的结构不仅降低了装配难度，也减少了零件数量，整体的零件数量只有5个，分别是前壳、后壳、卷轴、裁切刀、装饰盖，更少的零件意味着更低的装配成本和更低的故障概率，毕竟作为快消品的包装，成本控制是非常重要的环节，单套外壳的注塑成本需要控制在0.8元以内，才能匹配快消品的定价区间。

外壳的颜色采用了高饱和度的深红色，一方面是匹配产品本身的草莓味调性，另一方面高饱和度的颜色在背包或者抽屉里更容易被找到，表面做了细磨砂处理，不会因为日常使用留下明显的指纹和划痕，长时间使用也能保持外观的整洁度。从结构验证的角度，这类产品需要通过1.2米高度的自由跌落测试，六个面分别跌落一次之后外壳不能开裂，卡扣不能松脱，内部的卷轴依然可以正常转动，出糖口的裁切结构不能出现变形，保证跌落之后依然可以正常使用。同时还要考虑温度适应性，在60摄氏度的环境下放置24小时，外壳不能出现明显的变形，因为夏天车内的温度经常会达到60度以上，如果产品放在车内出现变形漏糖，会极大影响用户的使用体验。
