工业设备支撑用焊接钢框架结构设计

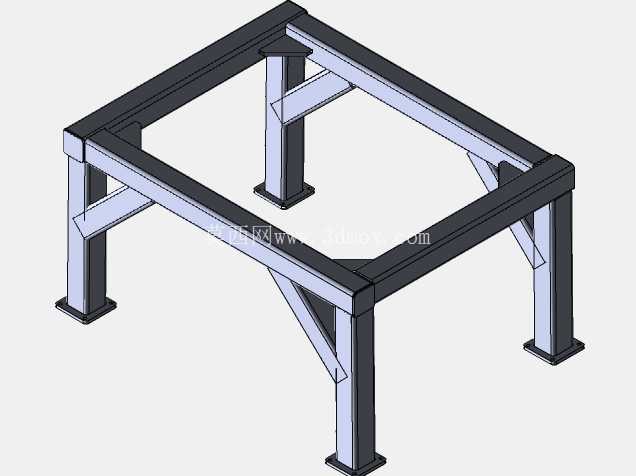

　　从结构设计逻辑来看，该框架采用矩形钢管作为主受力构件，四根竖直方管作为主要承重立柱，上下两层由同规格矩形管焊接成闭合矩形框，形成整体的传力路径：上部承载的竖向荷载会通过上层框梁均匀传递到四根立柱，再经立柱底部的安装底板传导到地面或安装基础，相比采用角钢拼接的框架，矩形管的截面惯性矩更大，在同等耗材重量下抗弯折、抗扭性能更优，适合承受竖向静载与少量水平方向的偶然冲击荷载。在各类工业生产场景中，这类焊接钢框架多作为中小型生产设备、检测工位、物料暂存台的下部支撑载体，常见于电子组装生产线旁的工装放置台、小型加工设备的机座支撑、仓储区域的轻型物料架主体，也可作为自动化线体旁的过渡接驳台架使用，核心作用是为上部搭载的工装、工件、小型设备提供稳定的刚性支撑，避免作业过程中出现结构晃动、形变偏移，保障上部作业单元的位置精度与运行稳定性。

　　斜向支撑的布置是该结构的关键设计点，在立柱与上下框梁的连接节点处焊接三角斜撑，利用三角形结构的几何不变性，抵消框架在受水平力时产生的侧向形变，避免框架出现平行四边形变形，尤其是在框架单侧挂载小型附件、或者上部设备运行产生小幅振动时，斜撑能够有效分散节点处的应力集中，防止焊缝长期受交变应力出现开裂。底部的安装底板采用带安装孔的平板设计，安装时可通过膨胀螺栓与混凝土地面固定，也可搭配脚轮做成可移动架体，底板与立柱端部采用围焊连接，增大接触面积的同时避免立柱端部直接接触地面出现锈蚀或应力集中。

　　从安装边界来看，这类框架的外形尺寸通常根据上部搭载设备的底座尺寸确定，上层框的内空尺寸需要比上部设备底座单边预留20-30mm的安装调整间隙，方便设备就位时的位置微调，立柱高度则根据作业人员的操作 ergonomics 要求或者上下游线体的接驳高度确定，常规站立作业场景下框架顶面高度多设置在750-900mm区间，适配多数操作人员的肘部作业高度。设计过程中需要重点核算焊缝的受力情况，主框梁与立柱的连接焊缝需要满足全周角焊要求，焊脚高度根据管材壁厚确定，通常不小于管材壁厚的0.7倍，斜撑与梁、柱的连接焊缝可适当减小焊脚尺寸，但需要保证焊缝两端包角，避免应力集中在焊缝端部引发开裂。

　　选材方面多采用Q235B焊接结构用钢管，焊接完成后做抛丸除锈处理，再根据使用环境做喷漆或者喷塑表面处理，在潮湿工况下也可采用镀锌管材提升防锈能力。这类框架的建模过程需要注意管材交接处的切口处理，实际生产中多采用相贯线切割保证管材拼接贴合度，建模时还原真实的切口形态能够为后续的焊接工艺模拟、工程量统计提供准确依据，避免出现建模时构件互相穿插、与实际加工形态不符的问题，影响后续生产下料的准确性。在实际应用中，这类框架不需要额外做复杂的机加工，所有构件下料完成后通过工装夹具定位即可完成焊接，生产周期短、成本可控，且结构刚性足够应对多数轻型工业场景的承载需求，是工业现场应用非常广泛的一类基础支撑结构。
