rc48500无刷直流电机结构设计方案

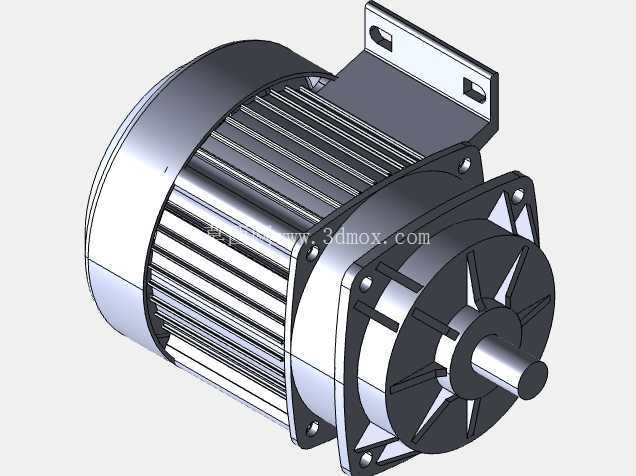

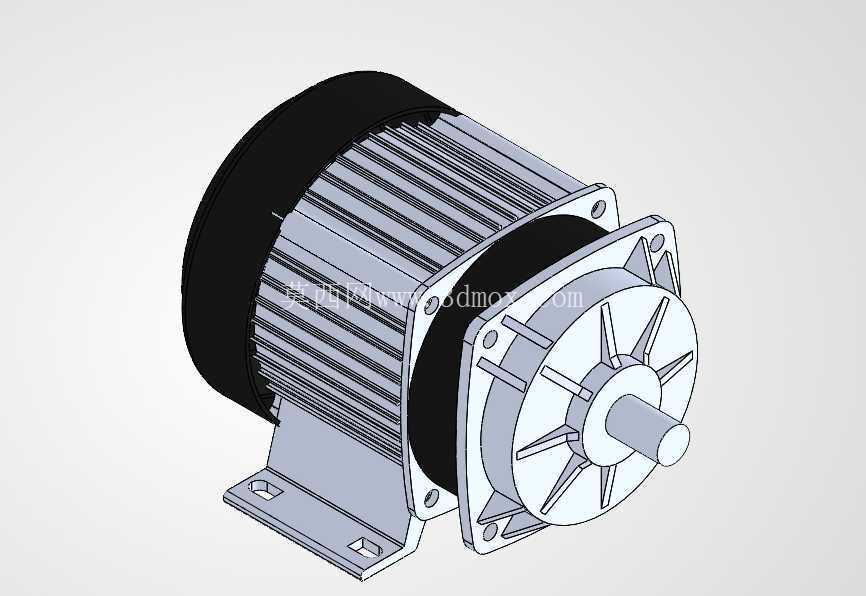

　　这款无刷直流电机的三维结构，是面向中小功率工业传动场景做的落地化设计，日常在轻工输送线、小型自动化专机、民用电动设备的动力单元里都能见到这类结构的身影，核心作用是把直流电能转化为旋转机械能，相比传统有刷电机，它取消了碳刷换向结构，运行过程中不存在接触式磨损，维护周期更长，电磁干扰水平更低，适合长时间连续运行的工况。从结构设计逻辑来看，整机采用方形法兰安装端盖搭配卧式底脚的双安装适配结构，前端盖的法兰止口做了精准的公差预留，能直接和配套设备的安装孔位对齐，底脚部分预留了两个长圆形安装孔，允许安装时做小范围的位置调整，降低现场安装的对位难度，不管是卧式水平安装还是法兰立式挂载，都能找到对应的安装基准，适配不同设备的安装空间要求。

　　机身外壳采用轴向散热筋结构，沿着定子铁芯的圆周方向均匀布置凸起的散热筋条，电机运行时定子绕组产生的热量可以通过铁芯直接传导到外壳筋条上，依靠自然风冷就能把热量散出，不需要额外加装散热风扇，能压缩整机轴向尺寸，适合安装空间局促的场景。后端的黑色端罩采用非金属绝缘材质，既可以保护内部的霍尔位置传感器与接线端子，避免外界粉尘、碎屑触碰内部带电部件，也能阻断后端的电磁传导，降低对周边弱电传感器的信号干扰。输出轴采用单伸端光轴设计，轴伸长度与直径匹配常规的联轴器、同步带轮安装尺寸，轴端没有做额外的键槽预留，适合小扭矩输出场景下的抱紧式连接，装配时不需要额外加工键槽，能缩短配套设备的装配周期。

　　内部的定子绕组采用集中式绕线方案，和外壳的同轴度公差控制在合理范围，能降低运行时的气隙不均匀度，减少电磁振动与运转噪音，转子部分采用表贴式磁钢结构，磁钢的极弧系数经过优化，能让输出扭矩的波动控制在较低水平，低速运行时不会出现明显的爬行现象。从安装边界尺寸来看，整机的最大外径控制在适配80系列安装尺寸的范围，轴向总长度从轴端到后端罩的距离能满足多数小型设备的动力舱安装要求，底脚的安装孔中心距符合通用小功率电机的安装尺寸规范，替换同功率等级的其他电机时不需要重新加工设备的安装基座，互换性较强。设计过程中特意把接线端子的位置布置在机座侧面的预留区域，接线时不需要拆解端盖，直接打开侧面的接线盒盖就能完成电源线与霍尔信号线的接驳，现场布线的灵活度更高，不管是左侧走线还是右侧走线都能通过调整接线端子方向适配。端盖与机壳的连接采用内六角圆柱头螺钉，螺钉头沉孔在端盖表面，不会突出安装平面，避免安装时和周边设备部件产生干涉，前端盖的轴承室采用双轴承支撑结构，前后两个轴承分别承受径向载荷与少量轴向载荷，能保证输出轴的径向跳动量满足传动要求，带动皮带轮或者小负载齿轮时不会出现轴端窜动。

　　这类电机的实际运行转速区间覆盖中低速到高速范围，能通过配套的无刷驱动器实现宽范围调速，相比异步电机，它在低速段的扭矩输出特性更好，不需要搭配减速箱就能直接驱动部分低转速负载，能简化整套传动系统的结构，减少设备的整体零件数量，降低后期故障点。在结构细节上，机壳与前后端盖的配合面都做了止口定位，装配时能自动保证同轴度，不需要反复调整位置就能完成装配，适合批量生产时的流水线装配作业，能提升装配效率，降低人工装配的误差率。散热筋的高度与厚度经过匹配设计，既不会因为筋条过高导致外壳尺寸过大，也不会因为筋条过薄导致散热面积不足，在自然对流的环境下，能保证电机额定负载运行时的绕组温升在绝缘等级允许的范围内，延长绕组的使用寿命。后端罩与机壳的连接采用卡扣加小螺钉的固定方式，日常维护检查内部传感器时，只需要拧下小螺钉就能取下后端罩，不需要完全拆解电机主体，维护操作更便捷。输出轴的轴肩位置做了圆角过渡，避免应力集中导致轴断裂，长期承受交变载荷时也能保证轴的结构强度，满足长时间连续运行的强度要求。
