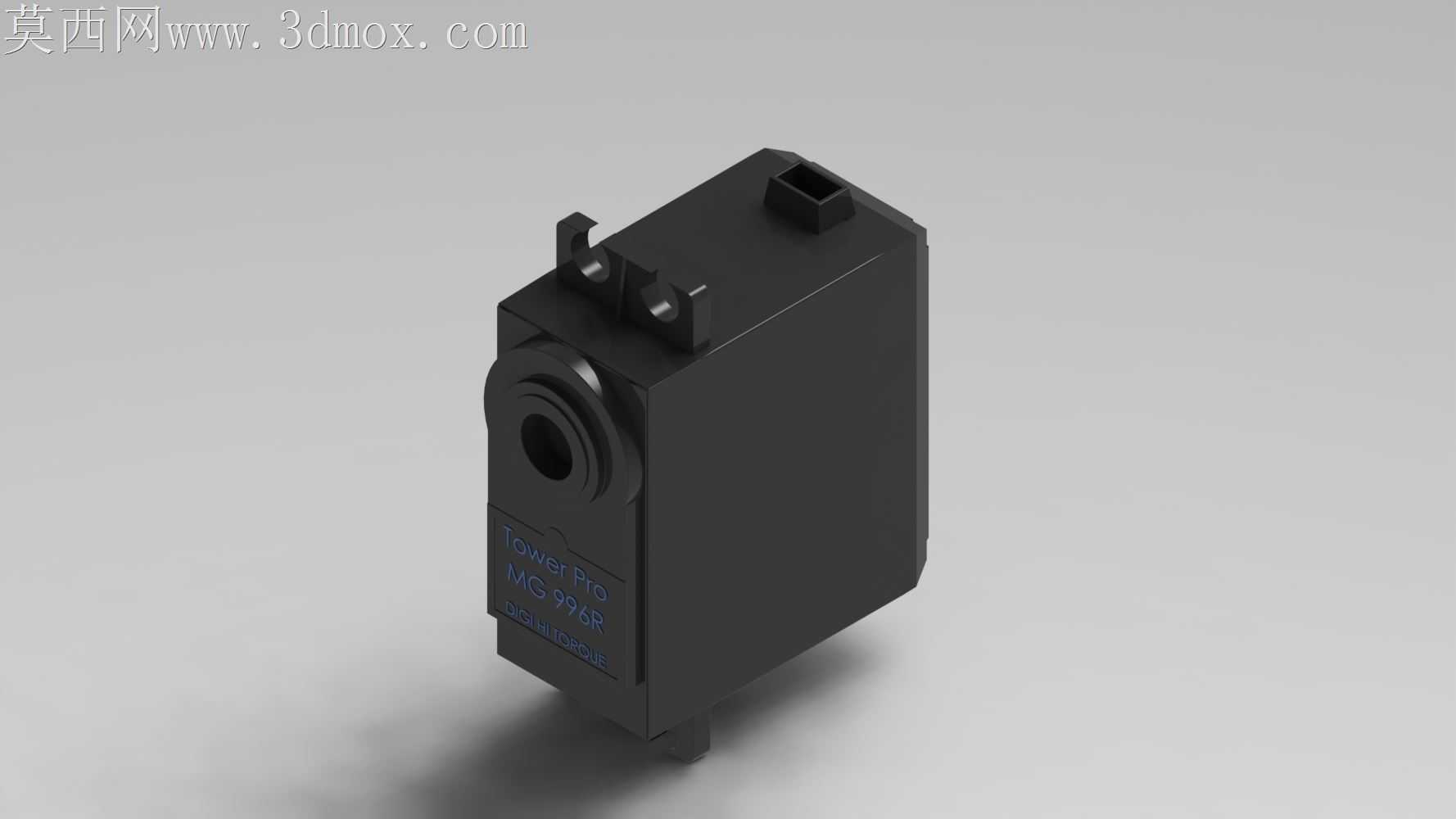

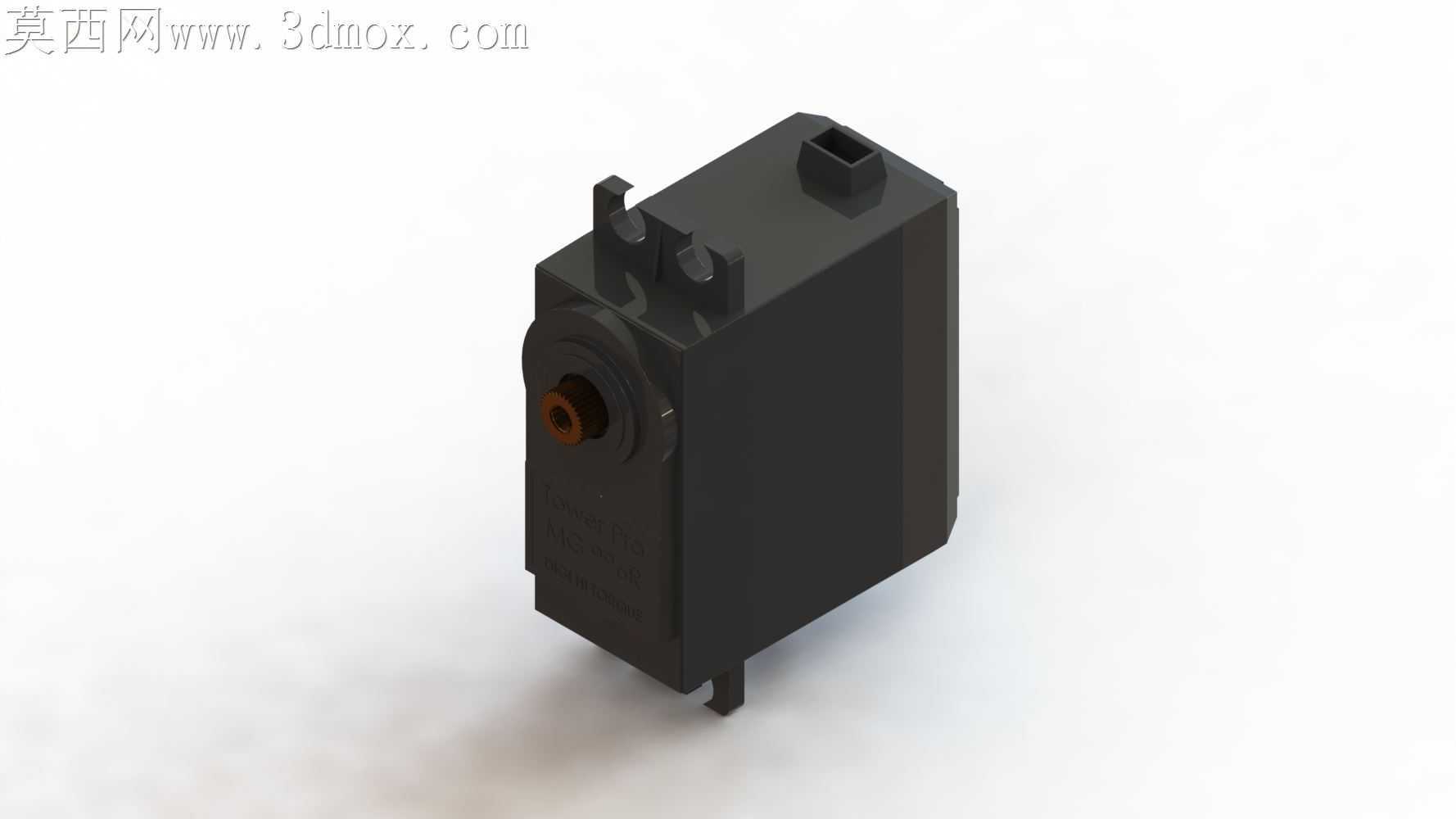

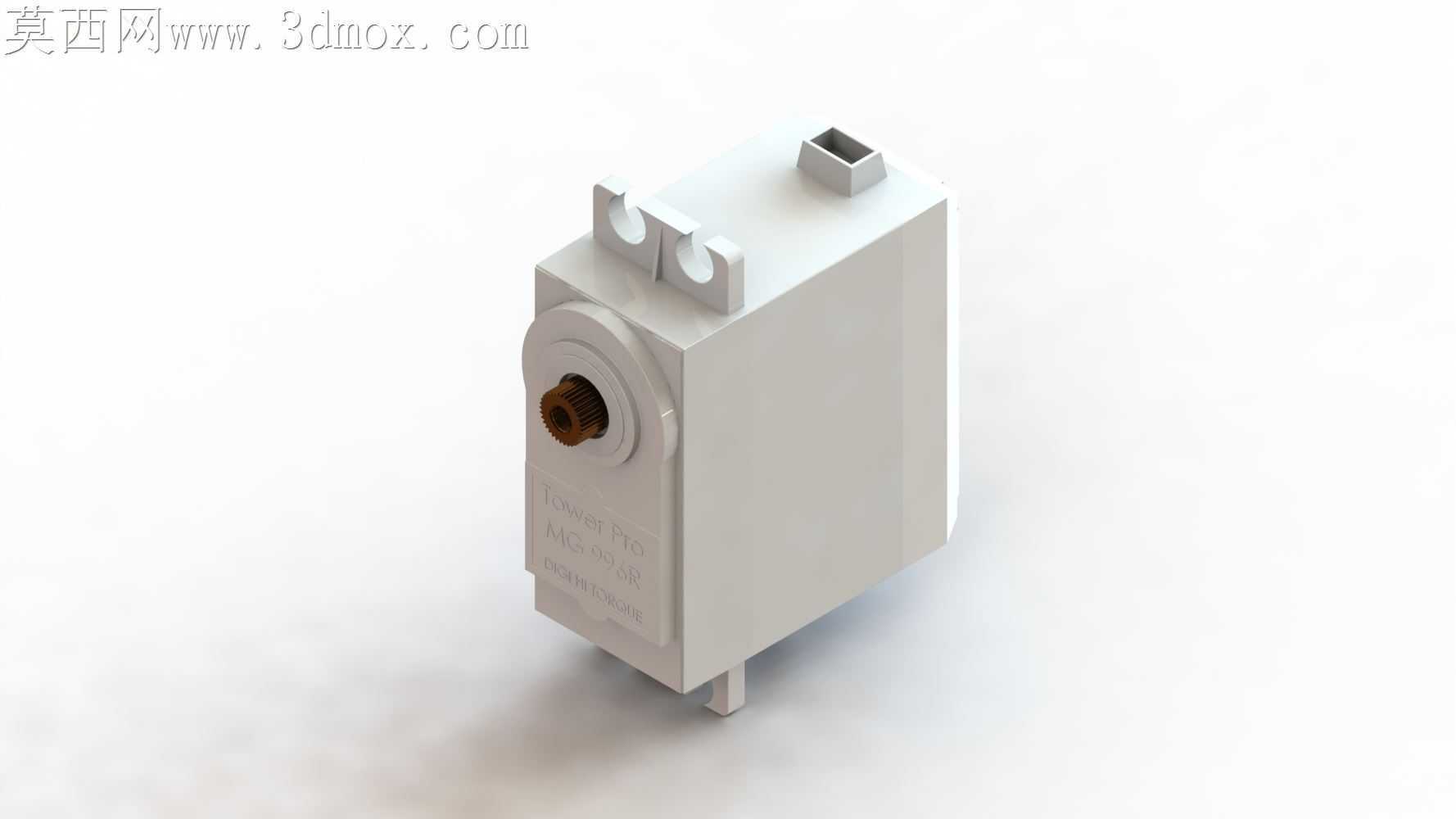

高精度MG996R金属齿轮舵机结构还原

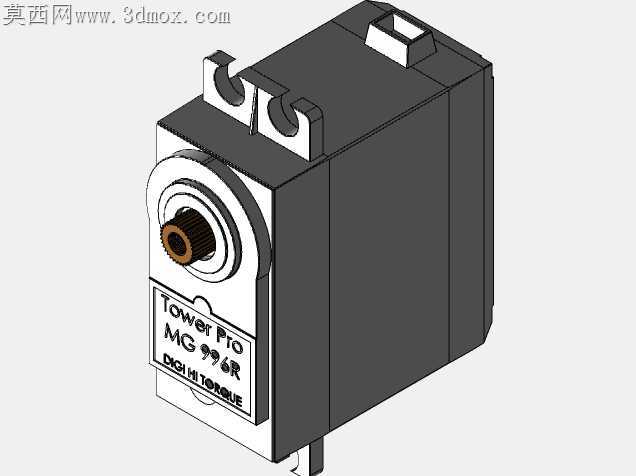

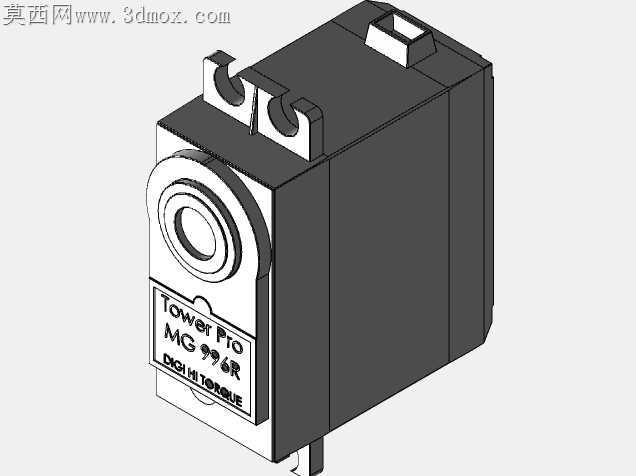

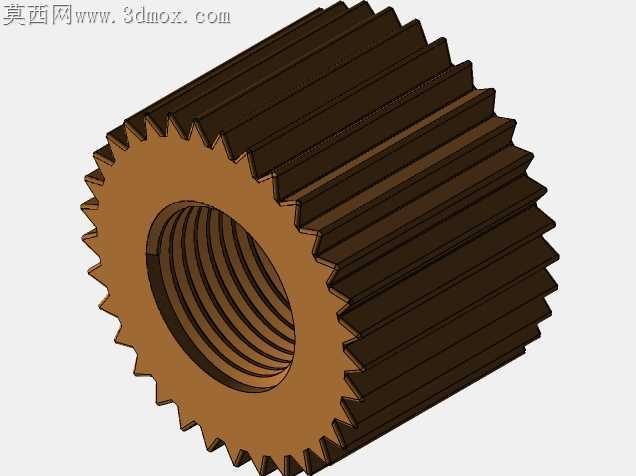

航模与小型机器人关节用舵机长期存在输出轴旷量、安装耳断裂的共性问题，这款MG996R舵机的三维结构还原，完全围绕装配公差适配与结构强化逻辑展开。输出轴位置特意保留了铜齿嵌件的装配间隙，0.02mm的公差带刚好适配过盈压装的铜套，避免硬塑壳体直接承受输出扭矩带来的开裂风险，轴端的齿形细节完全复刻原厂模数，能直接和标准舵机臂完成无旷量配合，不会出现虚位导致的控制精度偏差。顶部两个安装耳的孔位做了沉台处理，沉台深度刚好容纳M2螺丝的头部，装配后螺丝不会突出耳片表面，避免和周边安装架产生干涉，耳片根部做了0.5mm的圆角过渡，对应实际注塑件的应力释放结构，不会因为反复拆装螺丝出现根部断裂的问题。侧面的散热槽没有做等宽的简化处理，靠近电机位置的槽宽略宽0.3mm，对应实际工作时电机端的散热需求，槽边的拔模斜度严格控制在1.5度，完全匹配注塑加工的脱模要求，不会出现倒扣无法出模的问题。尾部出线口的位置做了圆弧过渡的护线结构，避免线材反复弯折时被壳体锐边割破绝缘层，出线口的内径刚好适配3P杜邦线的线径，装配后线材不会出现松垮晃动的情况。壳体上下盖的合模缝位置做了0.1mm的错位止口，装配时能自动对齐定位，不需要额外调整对位，止口的配合间隙控制在0.03mm，既不会因为间隙过大出现合模错位，也不会因为间隙过小导致组装时卡滞。内部齿轮组的安装腔室预留了润滑脂的存储空间，齿侧间隙控制在0.015mm，既保证齿轮转动顺畅无卡滞，又不会因为间隙过大出现回程误差，完全匹配舵机高精度角度控制的需求。底部定位柱的尺寸严格对应标准舵机安装孔位，能直接适配常见的航模机身、机器人关节支架的安装位，不需要额外做孔位修改。
