Machifit ER11数控刷轴电机结构设计

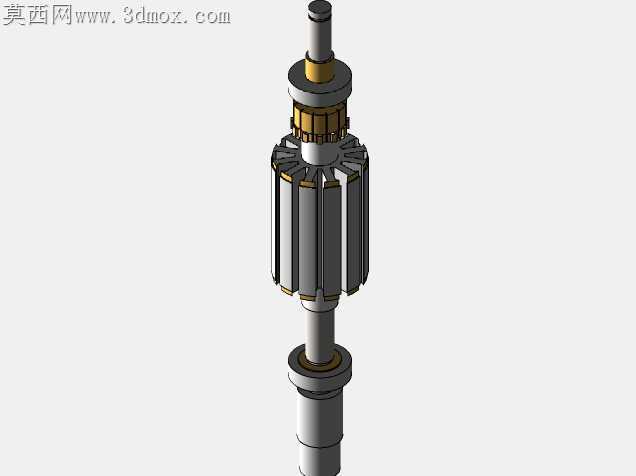

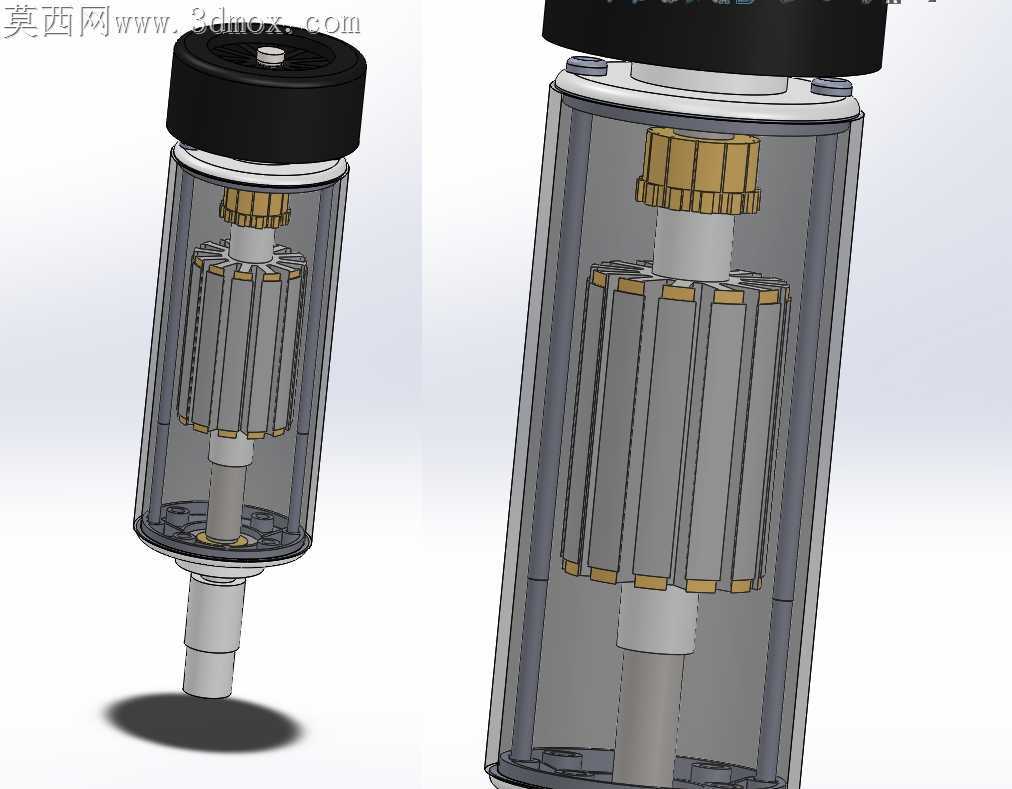

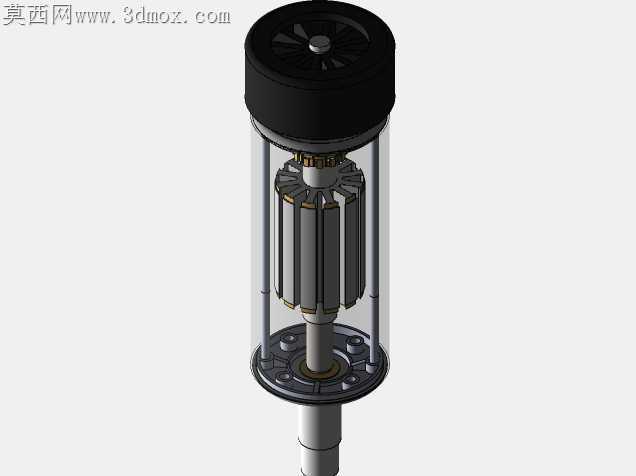

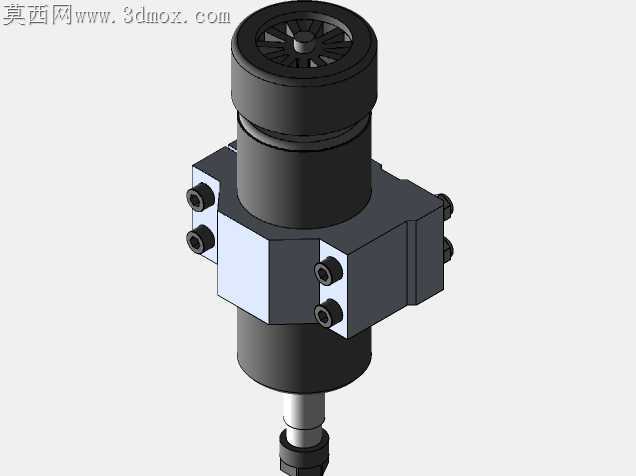

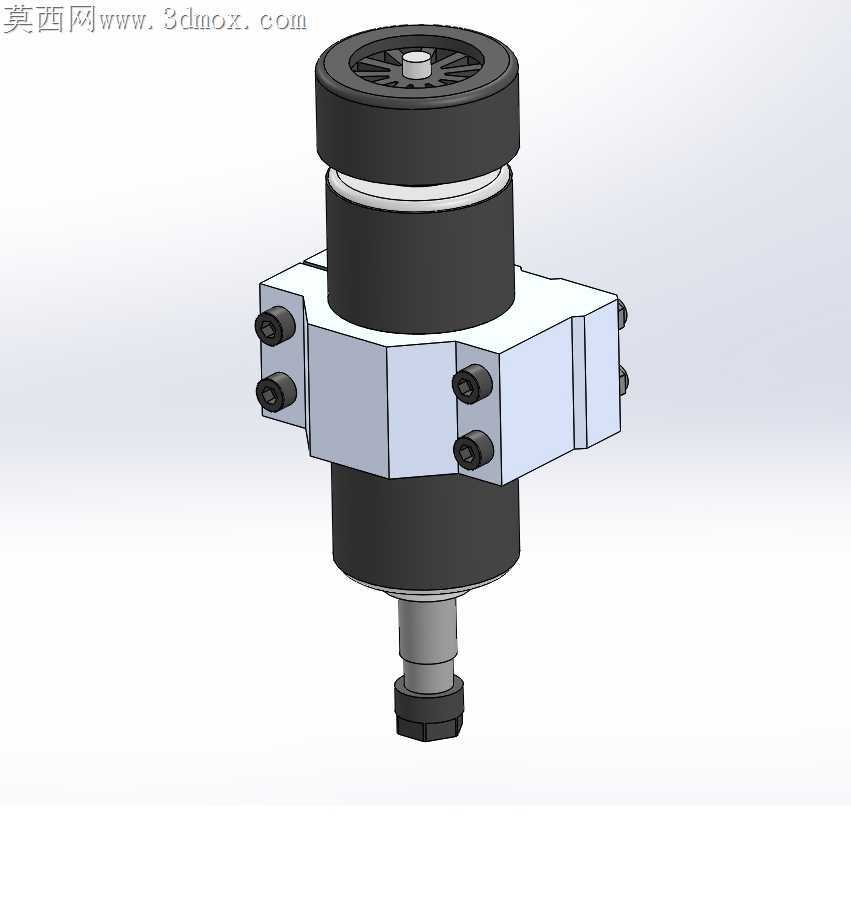

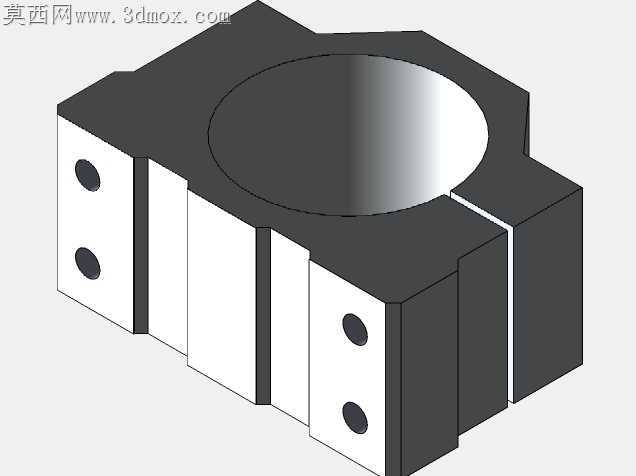

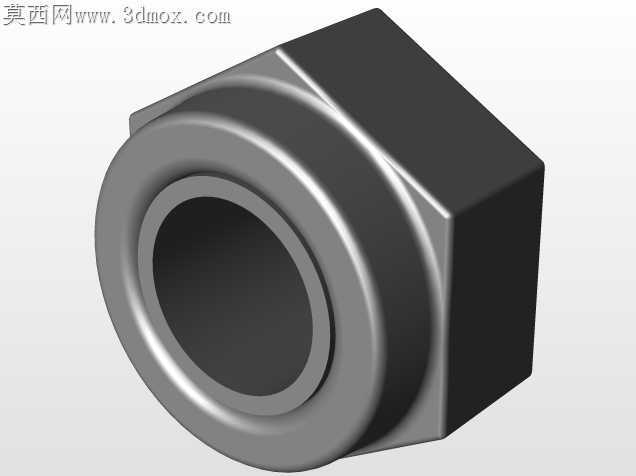

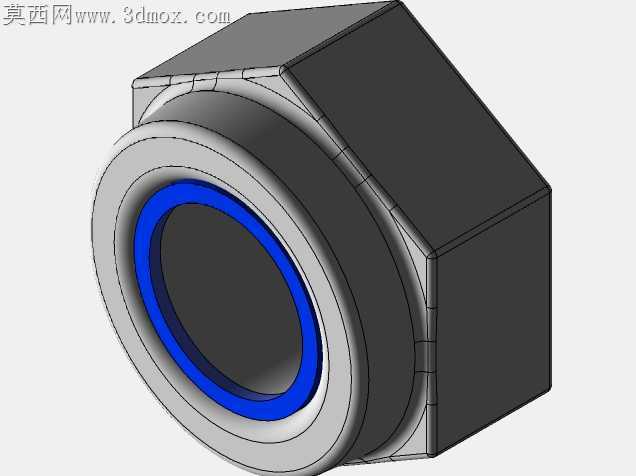

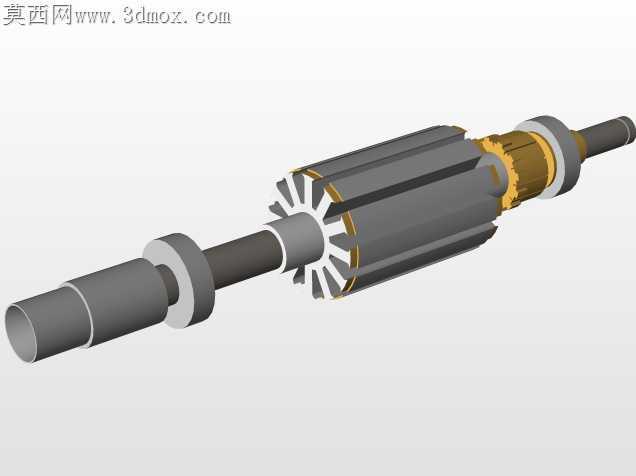

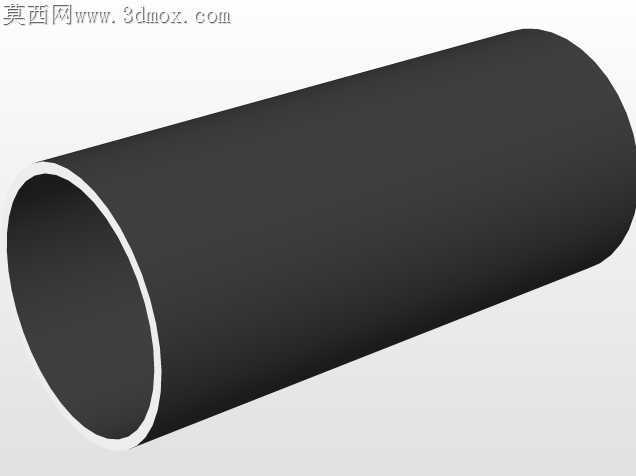

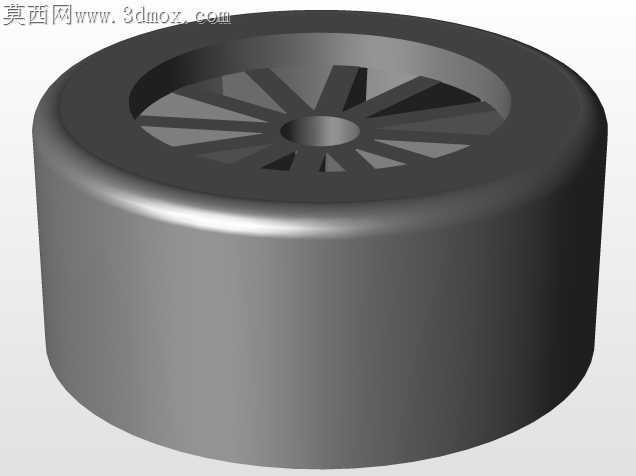

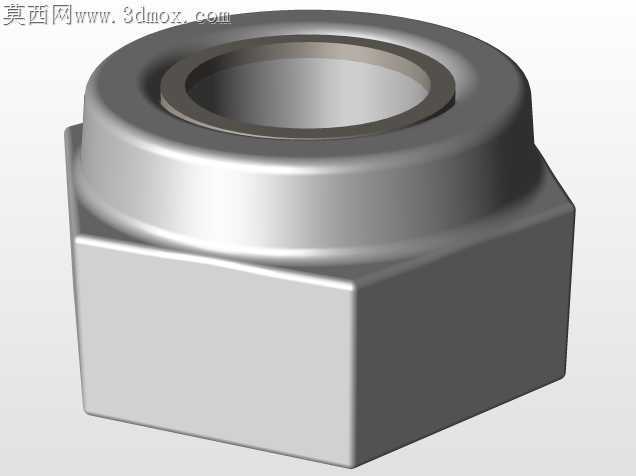

桌面级CNC加工场景里，主轴电机的安装同轴度偏差一直是啃不动的硬骨头，很多市售成品电机夹座和机身的配合公差留得随意，装夹后ER夹头的径向跳动动辄超过0.02mm，切软铝都容易出现振纹，雕亚克力更是容易出现边缘熔边后扯出毛丝的问题。这款ER11刷轴电机的夹装座采用分体式四面锁附结构，没有沿用常见的单开口抱夹设计，四个锁附螺栓孔位对称分布在夹座两侧，每侧上下排布的螺栓能在锁紧时给电机筒壁施加均匀的径向抱紧力，不会像单开口抱夹那样因为单侧施力把电机筒顶偏，从根源上降低了安装带来的同轴度误差。夹座和电机机身的配合面没有做整面贴合，而是在接触面中段留了0.1mm的环形避空腔，只有靠近两端的10mm宽度环带做精加工配合，既减少了精加工的接触面积降低加工成本，又能避免配合面中间藏有加工铁屑或者毛刺导致的装配偏斜，实际装配时只要擦干净两端配合面，锁紧后筒身的径向跳动能控制在0.008mm以内，完全满足小型CNC做精细雕刻的精度要求。电机尾部的散热风轮和端盖之间留了1.2mm的轴向间隙，没有为了压缩整机长度把间隙压到0.5mm以内，毕竟桌面级设备的加工环境难免有木屑、铝屑飘进散热通道，间隙太小的话碎屑卡进风轮和端盖的缝隙里，很容易堵转烧机，这个预留间隙能让细小碎屑顺着风道直接排出，不用频繁拆开端盖清理。输出端的ER11夹头座和电机轴的配合采用锥面加端面定位的双重结构，锥面保证同轴度，端面的锁紧螺母压合后能抵消高速旋转时的轴向窜动，就算长时间满负载运行，夹头也不会因为轴向力后退导致掉刀。夹座侧面的安装孔做了沉台设计，锁附螺栓拧入后头部完全埋入沉台，不会突出夹座表面，安装到设备龙门板上的时候能完全贴实安装面，不用额外给螺栓头留避让槽，降低了安装板的加工难度。电机筒身的散热筋没有做夸张的高凸起结构，而是采用浅槽密布的设计，既保证了散热面积，又不会因为筋条太高在装配时容易磕碰变形，毕竟小型CNC的安装空间紧凑，装配时难免会碰到周边的走线或者拖链，浅槽结构抗磕碰能力强很多，不会因为散热筋变形影响动平衡。输出端的防尘圈采用嵌套式结构，卡在端盖的环形槽里，没有用胶粘固定，磨损后可以直接抠出来更换，不用拆整个端盖，日常维护的成本低很多。
