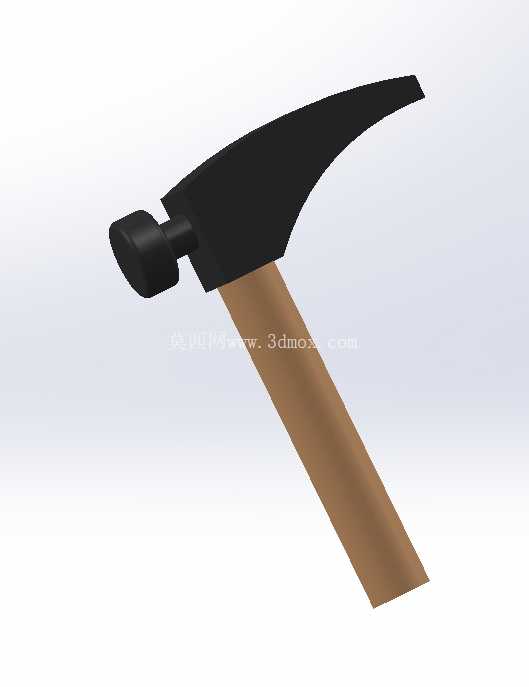

木柄羊角锤结构设计三维数模

　　日常机械装配、建筑施工、木工作业场景里，羊角锤是出现频率极高的手用敲击工具，区别于圆头锤、八角锤的单一敲击功能，羊角端的起钉结构让它在涉及木质构件连接、临时构件拆装的场景里能兼顾两类作业需求，减少现场工具携带数量。这款羊角锤的三维结构设计，首先从作业受力边界出发做结构拆分，整体分为锤头与木柄两大装配模块，锤头采用碳素钢锻压成型的实体结构设计，敲击端做了平面度公差控制，保证敲击时接触面受力均匀，避免局部应力集中导致的锤头崩边或者被敲击件表面损伤；羊角端的V型开口尺寸经过反复校核，开口间隙适配常规建筑圆钉、木工钉的钉杆直径，开口根部做了圆弧过渡处理，起钉作业时以锤头肩部为支点形成杠杆力臂，能在不破坏木质基材表面的前提下顺利拔出嵌入的铁钉，同时避免羊角部位因应力集中出现断裂。

　　锤头与木柄的连接部位采用了传统的楔紧式装配结构，锤头的安装孔设计为上小下大的锥度结构，木柄装配端加工出匹配的锥度，装配到位后从木柄端部打入金属楔钉，让木柄端部膨胀卡紧在锤头锥孔内，完全规避作业过程中锤头脱落的安全风险，这种连接结构经过上百年的现场验证，可靠性远高于普通胶粘或者螺钉紧固的结构，即使在大冲击力反复敲击的工况下也能保持连接稳定性。木柄部分选用硬木材质的等强度变截面设计，握持段做了符合人手抓握弧度的收腰处理，表面无尖锐棱角，长时间握持作业时能减少手掌局部压强，降低作业疲劳感；靠近锤头的柄身直径逐步增大，匹配锤头安装孔的锥度要求，同时提升柄身根部的抗弯折强度，避免敲击时柄身从根部断裂。

　　从安装边界来看，锤头总长度控制在常规手锤的合理区间，整体重心落在锤头与木柄连接点靠前20mm左右的位置，敲击时依靠锤头自身重量形成的惯性力就能完成大部分敲击作业，不需要操作者施加过大的腕部力量，长时间作业的操控性更优。羊角端的弯曲角度经过优化，起钉时支点与钉杆的接触位置不会压伤木材表面，对于装修、木模制作这类对基材表面完整性有要求的作业场景适配性更好。建模过程中对锤头的各个棱边都做了合理的倒角处理，既消除了加工过程中的锐边安全隐患，也符合锻压锤头的实际工艺成型特点，不会出现三维模型里常见的尖锐直角无法落地加工的问题；木柄的纹理走向在建模时也做了对应方向的结构强化，顺着柄身长度方向的纤维结构能大幅提升木柄的抗冲击韧性，避免横向受力时出现劈裂。

　　在实际设备运维、工装夹具拆装的场景里，这款羊角锤除了常规的敲击、起钉作业，还可以借助羊角端的勾型结构完成小型构件的位置调整、狭窄空间内的零件勾取等辅助作业，多场景适配性较强。结构设计时没有多余的装饰性结构，所有曲面和截面变化都服务于功能需求与受力要求，锤头的敲击面做了轻微的凸起弧面设计，敲击时即使存在小角度的操作偏差，也能保证力的传导方向垂直于被敲击件表面，减少敲偏、打滑的概率；锤头侧面的平面可以作为临时的找平基准面，在小型零件的校正、钣金件的微整形作业中也能发挥作用。木柄的尾部做了轻微的膨大处理，握持时能防止手部从柄尾滑脱，尤其是手上沾有油污、木屑的作业环境下，这个结构细节能大幅提升操作安全性。整体结构没有复杂的异形曲面，所有加工面都符合常规锻压、车削、 woodworking 的加工工艺要求，不需要特殊的五轴加工设备就能完成实物生产，建模时的装配公差预留也完全匹配实际五金工具的装配精度要求，不会出现数模装配到位但实物无法组装的问题。针对不同作业场景的受力需求，锤头的壁厚设计做了对应优化，敲击端的壁厚大于羊角端的壁厚，保证高频敲击部位的结构强度，羊角端在保证起钉强度的前提下做了合理的减重处理，让整体重量控制在单手操作的舒适区间，不会因为过重导致长时间作业手臂酸胀，也不会因为过轻导致敲击力度不足。
