PLC控制即时间歇泉结构设计方案

　　这套基于PLC控制的即时间歇泉三维结构，核心面向小型商业景观、科普展陈、庭院水景的实际落地需求，区别于传统靠机械凸轮、液位差实现间歇喷水的老旧结构，整套设备把储水、换热、泵送、控制、出水路径全部集成在一体式安装底座上，现场安装不需要额外搭建复杂的支撑框架，只要预留对应尺寸的安装平面、接通水电即可完成布设，大幅降低现场施工的装配工作量。

　　从实际使用场景来看，这类间歇泉既可以单独作为科普场馆的流体力学演示装置，直观展示间歇出水的流体动态过程，也可以多台阵列组合，搭配灯光做商业综合体的互动水景，还能缩小尺寸适配私家庭院的景观造景需求，不同场景下只需要调整PLC内部的出水间隔、单次喷水时长参数，不需要改动主体机械结构，适配性较强。

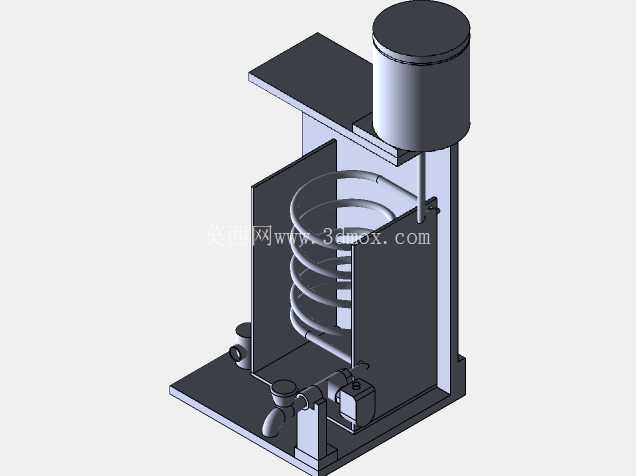

　　整套结构的功能逻辑划分非常清晰：顶部的圆柱储水罐承担恒定水源供给的作用，罐体通过支架固定在立式安装板上方，出水管道顺着安装板内侧垂直向下接入螺旋换热管路——这部分结构主要是针对需要恒定水温的出水场景设计，比如冬季做温水景观、或者科普场景下展示温度对流体喷射效果的影响时，可以在螺旋管路外侧接入恒温循环介质，保证出水温度稳定在设定区间，不会因为环境温度变化影响喷射状态。螺旋管路的出水端直接连接到底座上的泵送单元，泵送单元选用的是小流量高扬程的微型泵，配合PLC输出的通断信号，可以精准控制每次喷水的时长、间隔周期，比传统的浮球式、虹吸式间歇结构控制精度高一个量级，不会出现因为液位波动导致的喷水节奏紊乱问题。

　　设计思路上，整套结构优先考虑了装配和后期维护的便捷性：所有管路连接都采用快插式接头，不需要现场焊接套丝，后期检修时可以单独拆卸泵送单元、换热管路、储水罐任意一个模块，不需要拆解整台设备；立式安装板和底座采用螺栓锁紧的可拆卸结构，运输过程中可以把上部支架、储水罐拆成扁平包装，大幅降低运输体积，现场只需要按照定位孔锁紧螺栓就能完成主体拼装，普通水电工不需要专业机械装配知识就能完成安装。

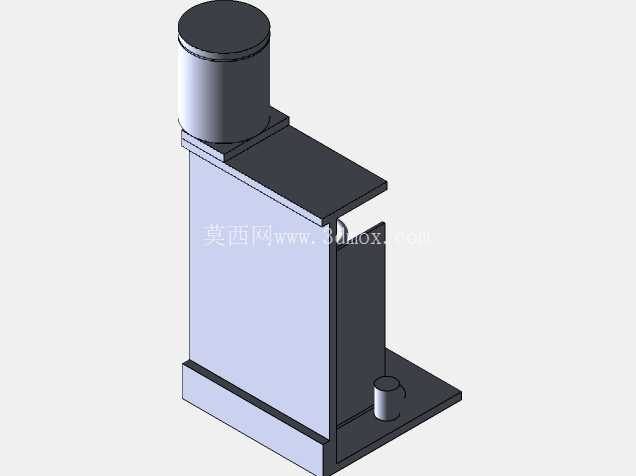

　　外形尺寸与安装边界方面，整套设备主体底座为正方形板式结构，安装时需要预留的平面尺寸比底座单边大50mm即可，方便布置固定螺栓；设备总高度从底座底面到储水罐顶面的垂直距离，适配大多数室内展陈、户外庭院的高度限制，不会因为过高导致视觉突兀；进水接口设置在底座侧面，距离底面高度120mm，和常规家装、商用场地的给水管路高度匹配，不需要额外改接管路；出水喷头设置在底座前端，喷射角度可以通过喷头处的万向接头调整，水平方向360度旋转、垂直方向0到45度俯仰调节，适配不同的喷射覆盖范围需求。

　　结构细节上，螺旋管路的螺距、管径都经过流体阻力校核，保证储水罐下来的水流可以平缓充满管路，不会出现气堵导致的喷水断续问题；储水罐顶部设置有透气帽，平衡罐内压力，避免泵送过程中罐内形成负压导致出水不畅；底座上预留有电气走线槽，PLC控制模块、泵的供电线都可以从线槽内隐藏布设，不会出现明线外露的问题，既美观也避免户外使用时线路被水浸泡的安全隐患；所有和水接触的结构件都选用耐腐蚀材质，长期接触水体也不会出现锈蚀、结垢堵塞管路的问题，日常维护只需要定期清理进水口的滤网即可，运维成本极低。

　　从结构设计从业者的角度看，这套模型把机械结构、流体路径、控制逻辑的安装空间全部做了集成化处理，没有冗余的结构件，每个部件都承担明确的功能，既可以直接作为小批量生产的结构参考，也可以根据实际使用场景缩放尺寸、调整泵送参数，适配不同规模的水景项目需求，建模时所有配合面都预留了合理的装配公差，按照图纸加工的零部件不需要二次修配就能完成组装，具备很强的落地实用性。
