Q版多炮塔装甲作战载具外观结构设计

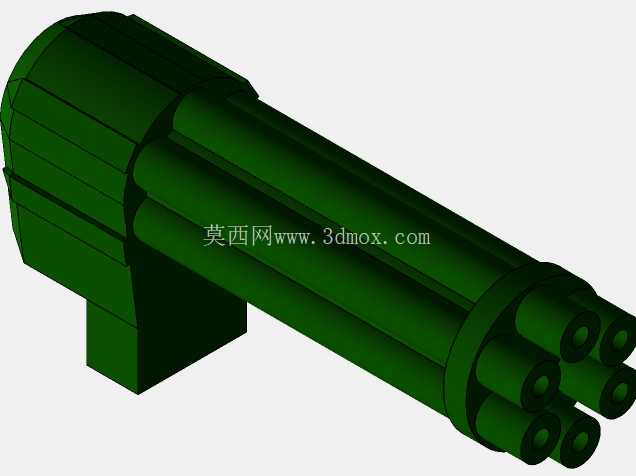

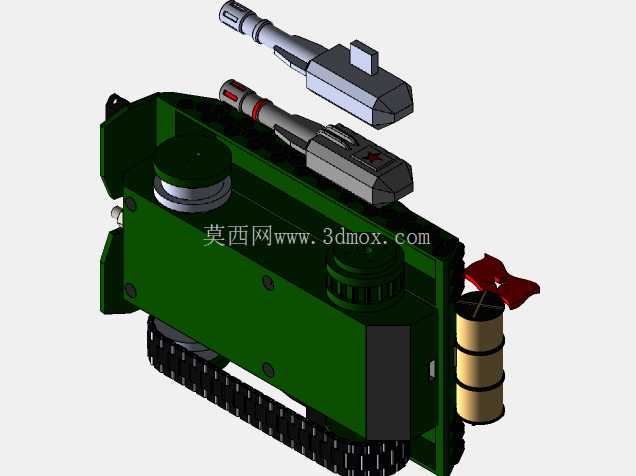

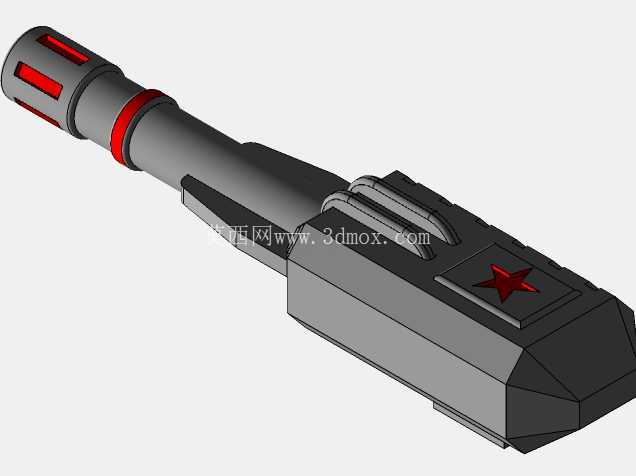

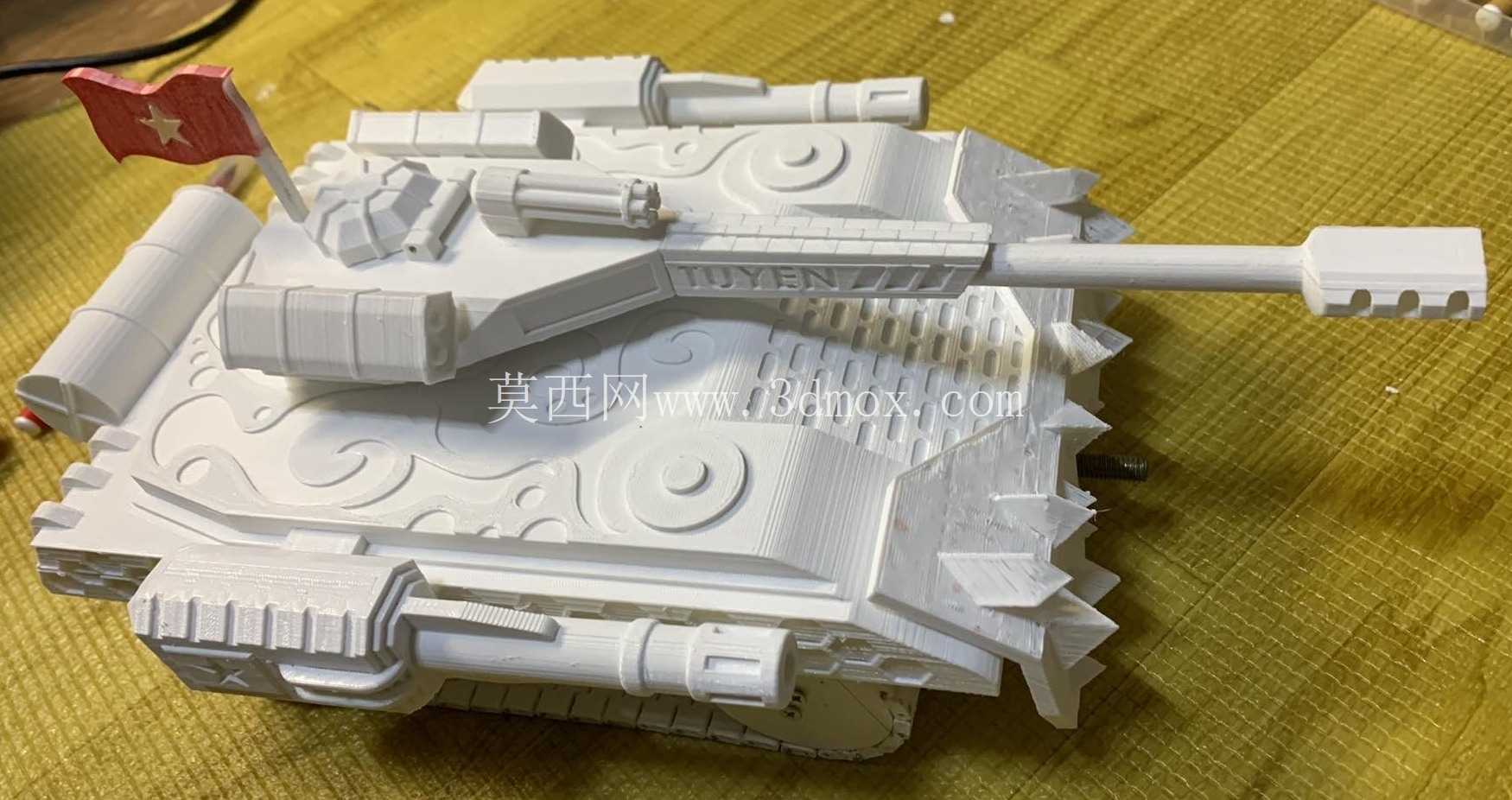

　　该款装甲作战载具的外观结构设计，最初面向文创手办的失蜡铸造量产场景开发，整体采用Q版化比例压缩思路，在保留履带式装甲载具核心识别特征的基础上，对整体轮廓做了圆角钝化处理，避免铸造过程中尖锐棱边带来的充型不满、脱模卡滞问题，同时适配桌面摆件的日常使用安全需求，减少磕碰划伤风险。从结构布局来看，载具主体采用对称式炮塔布置逻辑，主炮塔居中设置长身管直射武器结构，身管根部做了加厚承力凸台，既还原真实装甲载具的炮盾防护结构，也能在铸造脱模时提升结构强度，避免细长身管部位出现浇铸不足、冷隔缺陷；车身四周共设置四组副武器短管结构，分别对应前侧、左右侧的防御射界，所有武器身管的轴线均与车身安装面保持垂直或水平基准对齐，方便铸造模具的分模面设置，减少侧向抽芯结构的复杂度，降低模具加工成本。

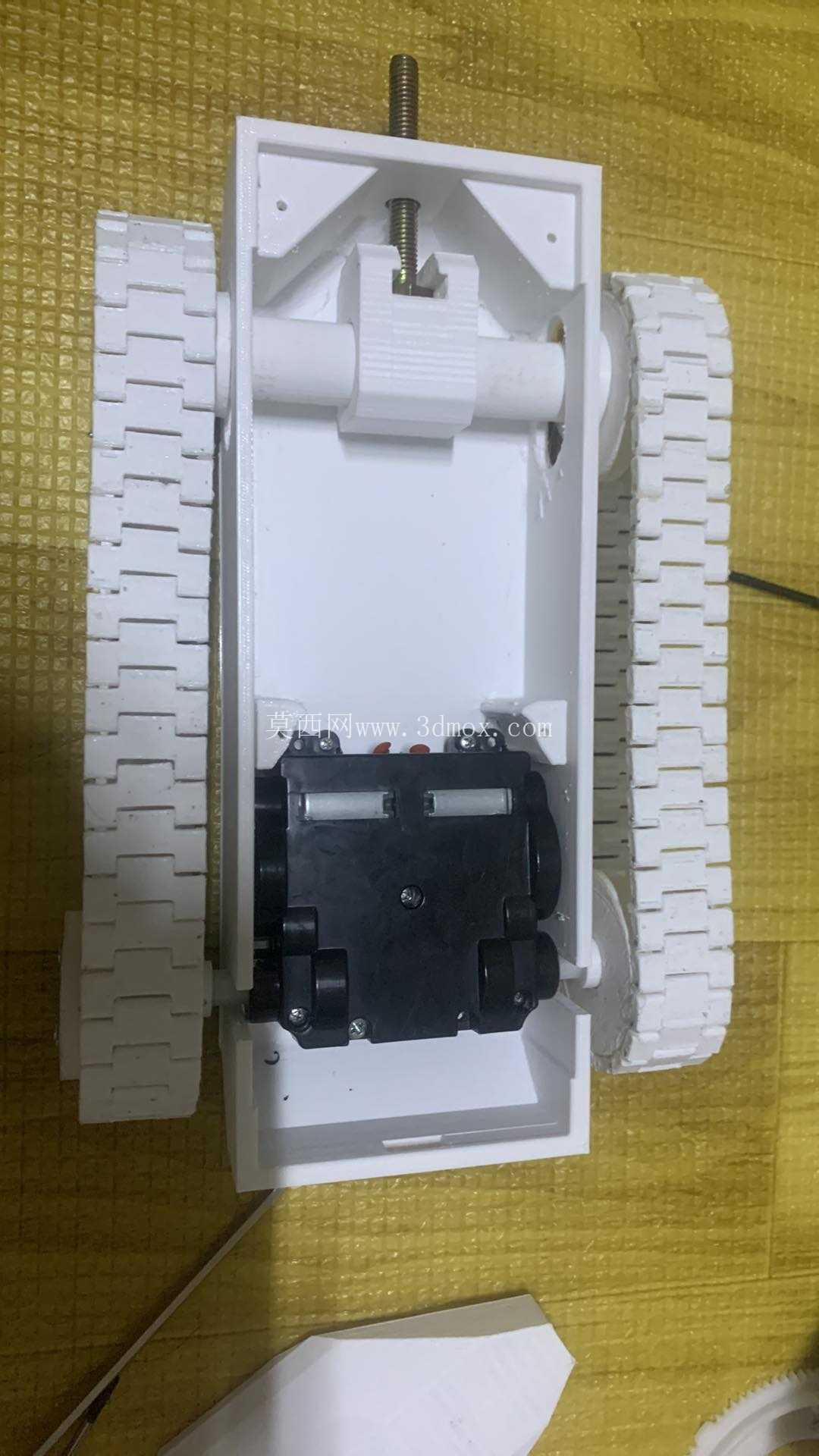

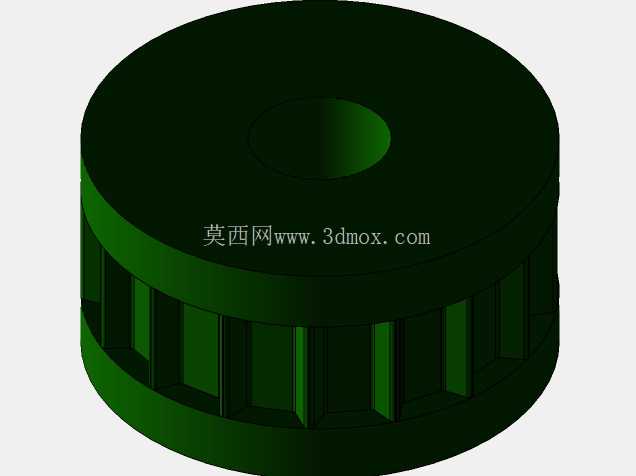

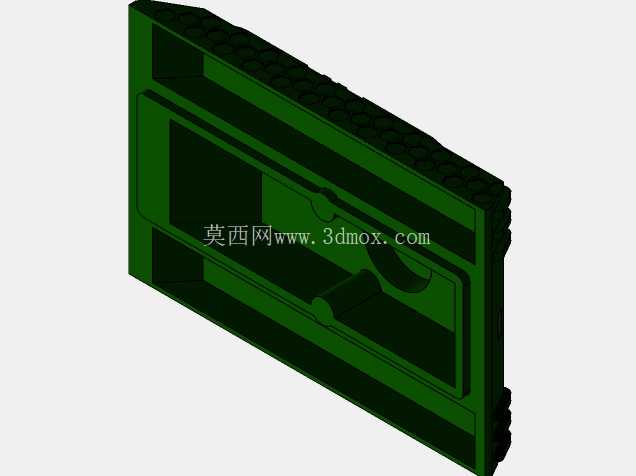

　　车身表面的云纹装饰结构采用浅浮雕式设计，浮雕凸起高度控制在1.2mm以内，既保证装饰纹理的视觉辨识度，又不会在铸造时形成过深的凹槽导致积砂、清砂困难，同时纹理走向顺着车身脱模方向做了0.5°的拔模斜度处理，无需额外做侧抽芯结构就能直接起模。履带部分采用分段式模块化设计，每一节履带板的啮合齿结构都做了等距标准化处理，相邻履带板之间预留0.3mm的装配间隙，既可以在铸造后直接拼接成可活动的履带结构，也能根据不同的展示需求调整履带的下垂弧度，模拟真实载具行驶时的履带姿态；车身侧部的装甲板做了阶梯式分层结构，每层装甲板的边缘都做了1mm的圆角过渡，避免铸造时的应力集中导致成品出现开裂变形。

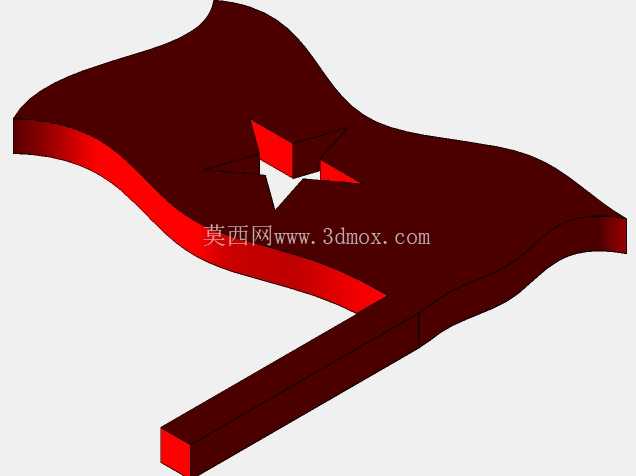

　　顶部的标识旗杆采用独立嵌装结构设计，旗杆安装孔设置在主炮塔后侧的装甲凸台上，孔深3mm，孔径与旗杆直径保持0.1mm的过盈配合量，组装时可以直接压入固定，无需额外粘接，同时旗杆位置避开了主炮塔的旋转轴线，不会干扰炮塔的转动展示功能。从安装边界来看，载具整体底部做了平整的安装基准面，平面度公差控制在0.2mm以内，可以直接放置在平面展台上，也可以通过底部预留的M2螺纹孔安装在定制展示底座上，适配不同的文创展示场景；整体外轮廓的最大尺寸控制在120mm×80mm×70mm范围内，既保证足够的细节展示空间，也符合桌面摆件的常规尺寸区间，不会占用过多展示面积。

　　在铸造工艺适配方面，所有结构的壁厚都控制在2mm-3mm的均匀区间，避免壁厚差过大导致的浇铸缩孔、变形问题，内部空腔采用封闭式结构设计，仅在底部预留两个直径1mm的排气孔，保证浇铸时型腔内的气体可以顺利排出，减少气孔缺陷的产生；车身表面的所有凸起结构都做了渐变过渡处理，没有突然的截面变化，降低金属液充型时的流动阻力，保证薄壁部位也能完整充型。这款设计除了用于金属铸造文创摆件的生产外，也可以作为3D打印手办的原型使用，所有结构都做了无支撑打印优化，悬垂部位的角度都控制在45°以上，打印时无需添加额外支撑就能获得良好的表面质量，减少后期打磨处理的工作量；同时结构拆分逻辑也适配小批量复模生产的需求，主体、炮塔、武器、旗杆、标识件都可以单独拆分制作模具，方便后续更换不同的标识配件，衍生出不同涂装、不同标识的系列化产品。
