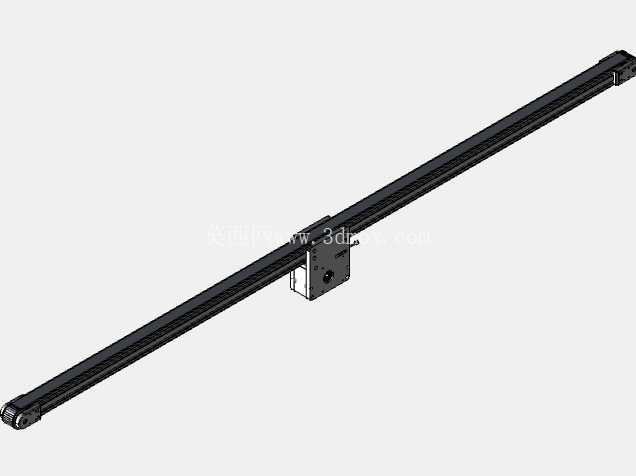

长行程线性滑台模组三维结构设计

　　在自动化产线搭建、精密工位移载、检测设备进给这类需要长距离直线往复动作的场景里，线性滑台是承担负载输送、工位切换的核心执行部件，本次呈现的长行程滑台结构，针对大跨度工位移载的使用需求做了针对性的结构优化，区别于短行程紧凑滑台的设计逻辑，这款滑台在刚性保持、运行平顺性上做了多维度的结构考量。从实际使用场景来看，这类长行程滑台常应用在电子制造产线的PCB板长距离移送、光伏组件排版工位的跨距移载、大型检测设备的探头扫描进给，以及仓储分拣设备的货品直线输送环节，这类场景普遍要求滑台在数米的行程范围内保持运行的直线度，同时负载安装面不能出现明显的下挠变形，避免影响末端执行件的定位精度。

　　从结构设计思路来看，这款滑台采用了一体化挤压成型的铝型材作为主体梁身，型材截面做了多腔体加强筋设计，在控制整体重量的前提下提升截面惯性矩，抵消长行程状态下梁身自重带来的中部下挠，型材两侧集成了直线导轨的安装基准面，安装面在型材挤出后做了二次精铣加工，保证两根导轨的平行度公差控制在每米0.02mm以内，避免滑块运行过程中出现卡滞、磨损不均的问题。传动部分采用同步带传动结构，主动端设置在滑台的一端，内置张紧调节机构，可以通过端部的调节螺钉调整同步带的张紧力，避免长距离传动下同步带出现跳齿、松弛的问题，从动端设置在滑台另一端，采用带密封的深沟球轴承支撑从动带轮，降低长周期运行的转动阻力，同步带上方设置了不锈钢防护盖板，盖板沿滑台全长布置，阻隔生产环境中的粉尘、切屑落到同步带和导轨表面，延长部件的维护周期。

　　滑台的滑动座部分采用分体式锁紧结构，滑动座和同步带之间通过压块夹紧固定，不需要在同步带上做打孔处理，避免同步带的强度受损，滑动座上的导轨滑块安装位做了定位销孔设计，装配时可以通过定位销快速确定滑块的安装位置，减少装配调试的时间，滑动座的顶面和侧面都设置了标准的安装螺纹孔阵列，可以适配不同规格的末端执行件安装，不管是搭载气动夹爪、检测探头还是小型作业机头，都可以通过标准孔位直接固定，不需要额外做转接板的打孔加工。从安装边界来看，这款滑台的两端都设置了安装法兰面，法兰面上的安装孔采用长圆孔设计，安装时可以在小范围内调整滑台的固定位置，降低安装底座的加工精度要求，滑台的整体截面宽度控制在较窄的尺寸范围内，在设备内部布置时不会占用过多的横向安装空间，适合在空间紧凑的多轴排布设备中使用，比如搭建龙门式双驱移载机构时，两根平行布置的该款滑台可以保持较小的间距，缩小龙门机构的整体 footprint。

　　在运行限位设计上，滑台的两端内侧都设置了聚氨酯缓冲块和行程开关触发片，当滑动座运行到行程端点时，首先接触聚氨酯缓冲块吸收冲击动能，同时触发行程开关切断驱动动力，避免滑动座硬碰撞端盖造成结构损坏，滑动座上还预留了光电开关感应片的安装位置，用户可以根据实际的工位需求，在型材侧面的槽内安装多个光电位置开关，实现多点位的停止定位，适配不同的工艺流程需求。设计过程中还考虑了维护便利性，滑台的侧面设置了同步带张紧机构的操作窗口，不需要拆解滑台的整体结构，就可以通过窗口调整同步带的张紧力，导轨的润滑注油嘴引到滑动座的外侧，日常维护时可以直接在外部注油，不需要拆开防护盖板，大幅降低后期的维护工作量。梁身的型材槽内可以嵌入拖链安装槽，方便布置驱动电机的线缆和末端执行件的气路、线路，避免线缆在滑台运行过程中出现拖拽、磨损的问题，整体结构没有采用复杂的异形零件，大部分结构件都可以通过常规的机加工和型材加工工艺制作，加工成本可控，同时装配流程简单，不需要专用的装配工装就可以完成整台滑台的组装，适合批量配套到各类自动化设备中。
