多层六角飞檐仿古景观塔结构设计

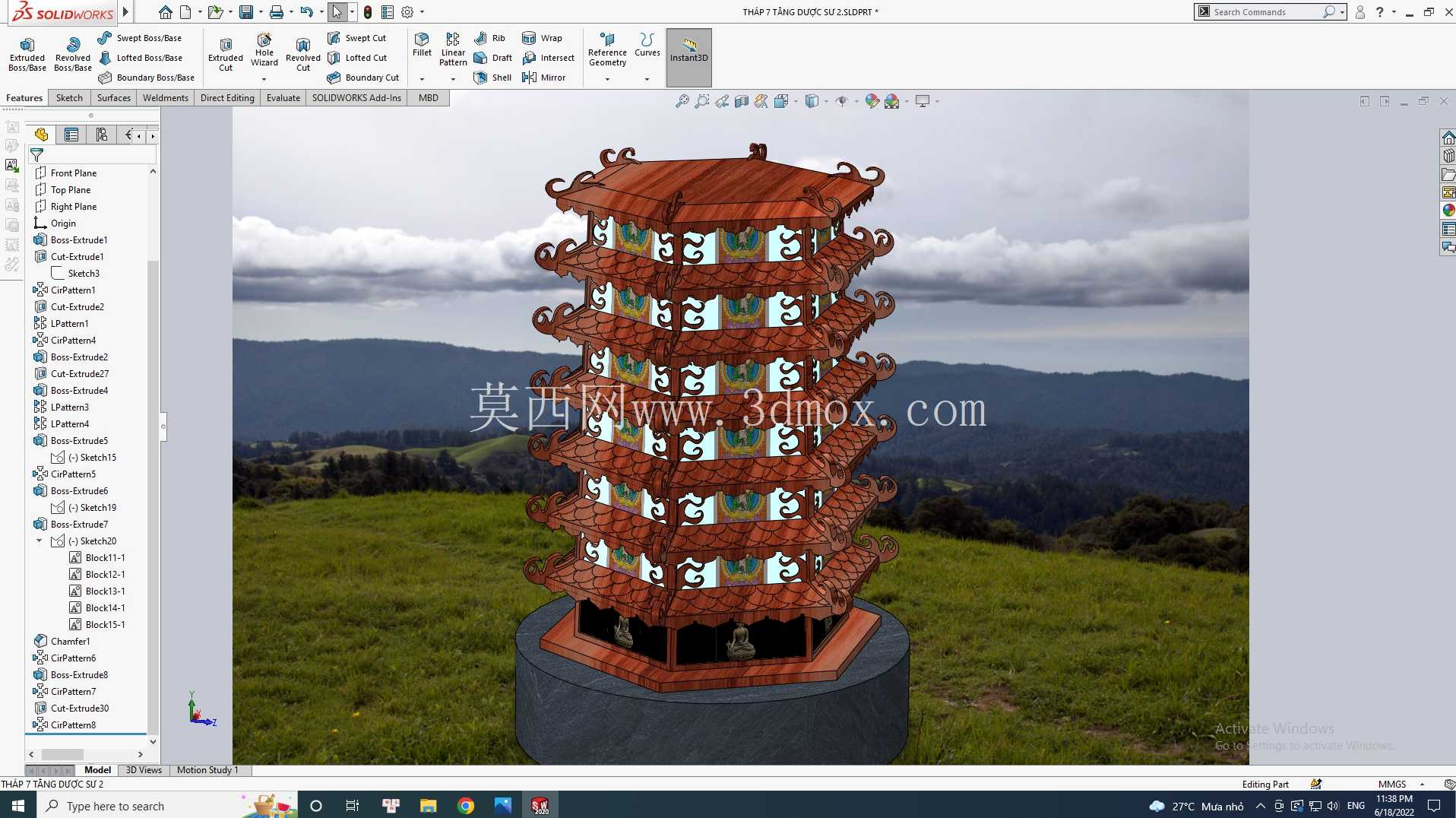

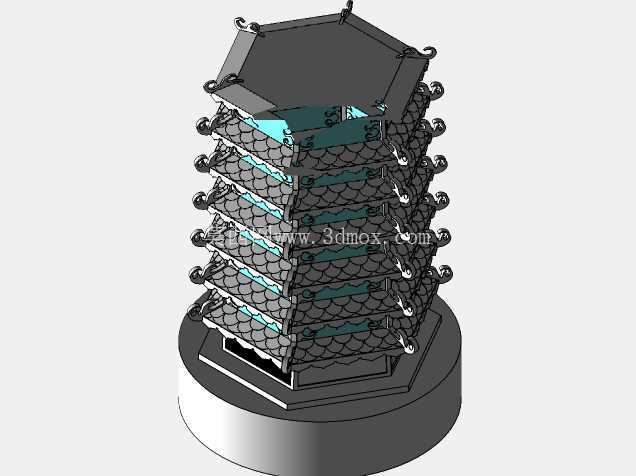

这款多层六角仿古塔结构，最初的设计出发点是面向精密铸造工艺的文创金属摆件开发，同时也可适配微缩景观造景、中式主题展陈道具的结构需求，整体采用正六边形对称布局，从底部基座到顶层檐口逐层收分，每一层的飞檐转角都设置了独立的挂接结构，既还原了传统中式古塔的檐角起翘形态，也满足铸造脱模的工艺要求。

从实际应用场景来看，该结构可直接用于失蜡铸造工艺生产纯铜、锌合金材质的工艺摆件，也可通过3D打印制作光敏树脂原型用于文创产品打样，部分景区的微缩景观沙盘也可直接采用该结构等比例缩放后作为景观节点使用。结构设计阶段充分考虑了铸造过程中的壁厚均匀性，所有立面的网状纹理结构都做了0.8mm的最小壁厚控制，避免铸造过程中出现冷隔、浇不足的缺陷，每层檐角的凸起挂耳结构都做了R1.2的圆角过渡，既还原传统塔铃挂点的形态，也能减少铸造过程中的应力集中，降低成品开裂风险。

整体结构的安装边界以底部圆形基座为定位基准，基座直径为整体最大外廓尺寸的1.1倍，基座底部预留了3mm深度的沉台结构，可直接嵌入配套的木质或石材底座，不需要额外的紧固件即可实现稳定放置。每层塔体之间采用止口定位结构，上层檐板的下沿设置1.5mm高度的定位凸台，与下层塔体的上沿凹槽配合，装配后同轴度公差可控制在0.2mm以内，既方便铸造后分件打磨，也能保证整体装配后的层间缝隙均匀一致。

设计过程中针对传统古塔的层级比例做了工程化调整，没有完全照搬古建的模数制度，而是根据金属铸造的工艺特性调整了每层的层高与出檐距离，将传统木构塔的斗拱结构简化为一体化的网状镂空纹理，既保留了中式古塔的视觉辨识度，也避免了过于细碎的结构导致铸造良品率下降。檐角的起翘角度控制在12度，既保证视觉上的舒展感，也不会因为起翘过高导致铸造时出现披锋、粘砂的问题。内部腔体采用贯通式设计，每层的内隔板都预留了2mm的透气孔，保证铸造过程中型腔的气体可以顺利排出，减少气孔缺陷的产生。

从结构功能来看，除了作为摆件的观赏属性外，顶层的六角盖板采用可拆卸式的止口配合，可在内部腔体中放置小型香片、LED灯珠等配件，拓展作为香薰摆件、小夜灯的使用场景。所有外露的棱边都做了R0.5的倒角处理，避免金属成品出现锐边划伤的问题，符合文创产品的安全要求。网状镂空区域的开孔宽度控制在1.5mm，既保证镂空的视觉通透感，也能满足铸造工艺的最小开孔要求，不会出现断芯、堵孔的问题。

在建模阶段就同步考虑了后续的加工工艺性，所有分件的拔模斜度统一设置为1.5度，分模面设置在每层檐板的最大外廓位置，不需要复杂的侧向抽芯结构即可完成模具设计，大幅降低了模具开发成本。基座部分采用实心与空心结合的结构，外圈3mm厚度的实心壁保证结构强度，中心区域做掏空处理，既减少了材料消耗，也能降低整体重量，避免摆件过重导致放置不稳的问题。层间的定位止口做了0.1mm的间隙配合，装配后不需要粘接即可实现稳定组合，也方便后期拆解维护内部的配件。
