国际象棋车棋子教学用铸造结构件

这款结构件最初的应用场景是面向工程入门专业的期末实训考核，作为三维建模实操的命题载体，让学生从实物测绘到结构建模全流程完成零件设计训练，同时也可作为精密铸造工艺的教学演示样件，帮助学习者理解轴类带槽结构的分型、拔模逻辑。从实际用途来看，它既可以作为国际象棋车棋子的成品铸件原型，也能作为机械制图课程中形位公差标注、剖视图绘制的练习参照件，覆盖从建模到工艺落地的全教学环节。

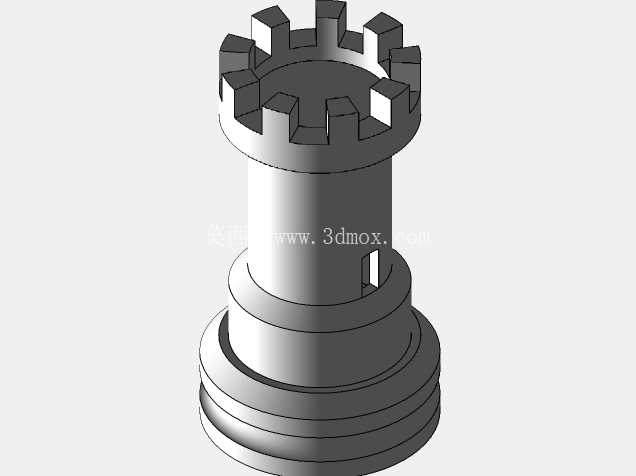

产品的功能特性上，整体采用阶梯轴类布局，底部设置多圈环形凸台，既可以保证棋子放置时的重心稳定，避免倾倒，也能在铸造过程中增加底部的充型流动性，减少冷隔缺陷；中部为等直径圆柱主体，是棋子的主要握持段，表面预留的微小缺口结构，可作为建模时的定位基准，也能在铸造时作为排气槽的设置参考位；顶部的城堡式齿槽结构是核心特征，12个均匀分布的矩形凸齿与内凹缺口交替排布，既还原了国际象棋车棋子的经典城堡造型，也对建模时的圆周阵列、等距约束能力提出了明确要求，齿槽的直角过渡位置也能让学习者理解铸造工艺中圆角优化的必要性，避免应力集中与充型不满。

设计思路上，整体遵循基准统一原则，以零件中心轴线为主要设计基准，所有环形结构、顶部齿槽均围绕该轴线做圆周阵列排布，保证各位置的形位公差可控；底部的多层凸台采用等距偏移的方式设计，每层凸台的高度差控制在合理范围，既保证造型层次感，也避免铸造时出现壁厚不均的问题；中部柱身的微小缺口采用单边切除的方式生成，位置刻意偏离齿槽的对称中心线，避免加工或建模时出现过约束，同时也能作为装配或测绘时的防错标识；顶部齿槽的每个凸齿尺寸完全一致，齿宽与齿槽宽度相等，方便学习者练习线性阵列与圆周阵列的组合操作，齿根位置预留的微小工艺圆角，是结合铸造工艺要求做的优化，避免后续实际生产时出现应力开裂。

外形尺寸与安装边界方面，零件整体为回转体结构，最大外径位于底部最下层凸台位置，整体高度与最大外径的比例约为2:1，保证放置时的稳定性；底部凸台的最下端平面为安装基准面，平面度要求控制在普通铸件公差范围内，保证放置时无翘曲、晃动；中部柱身的直径比底部最上层凸台小2mm左右，形成清晰的轴肩，可作为建模时的轴向尺寸基准；顶部齿槽的凸齿高度约占整体高度的1/5，齿槽的深度与齿宽比例为1:1，避免铸造时出现砂型掉落的问题；柱身的微小缺口深度不超过柱身壁厚的1/3，不会影响零件整体结构强度，缺口的宽度控制在3mm左右，方便测绘时用普通卡尺直接测量尺寸。

从建模实操的角度来看，这个零件非常适合入门学习者练习回转体类零件的建模流程，首先通过旋转凸台生成主体阶梯轴结构，再通过拉伸切除生成柱身的定位缺口，最后通过圆周阵列生成顶部的所有齿槽结构，整个过程可以覆盖草图绘制、几何约束、特征编辑、阵列操作等核心建模技能，同时也能让学习者在建模过程中思考铸造工艺对零件结构的要求，比如拔模斜度的设置、圆角的添加、壁厚的均匀性控制，实现建模技能与工艺认知的同步提升。在实际教学应用中，这个零件还可以延伸出工程图绘制的练习内容，比如主视图的半剖表达、顶部齿槽的局部放大图、尺寸基准的标注、形位公差的选取，让学习者完成从三维模型到二维工程图的完整输出流程，匹配工程入门专业的期末考核要求。
