国际象棋车形城堡结构教学建模作品

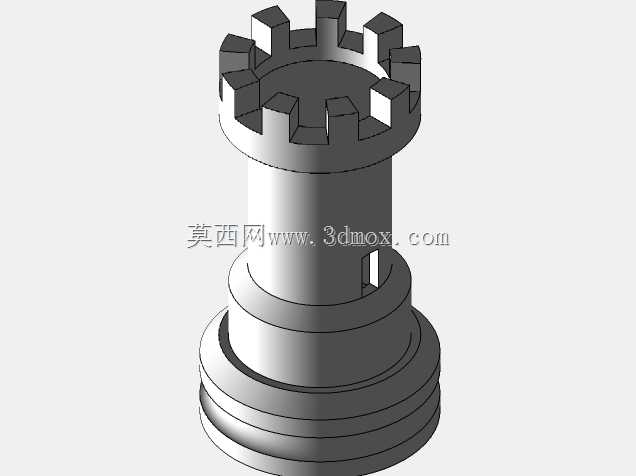

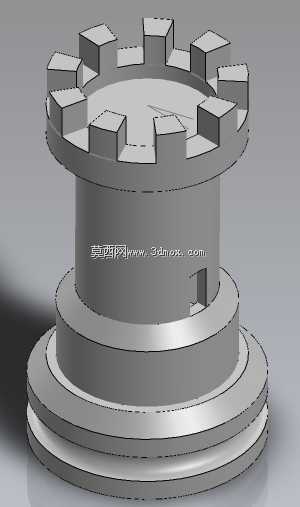

　　本次建模的对象为国际象棋中的车形棋子，整体采用城堡式造型设计，这类结构常被用作工程导论类课程的基础建模训练载体，帮助初学者掌握实体拉伸、凸台阵列、圆角过渡等基础三维建模操作逻辑，同时理解简单回转类与规则阵列结构的尺寸配合关系。从实际应用场景来看，这类规整结构的建模练习，是机械类专业学生入门三维设计的常用训练课题，通过对规则几何体的组合、切削、阵列操作，快速熟悉建模软件的基础功能，建立从二维草图到三维实体的设计思维，也可作为3D打印教具、文创摆件的结构原型使用。从结构功能特性来看，该棋子整体分为三层结构，底部为三层同轴阶梯式回转底座，每层台阶的直径差控制在合理范围，保证放置时的稳定性，底座边缘做了等半径圆角处理，避免锐边划伤，

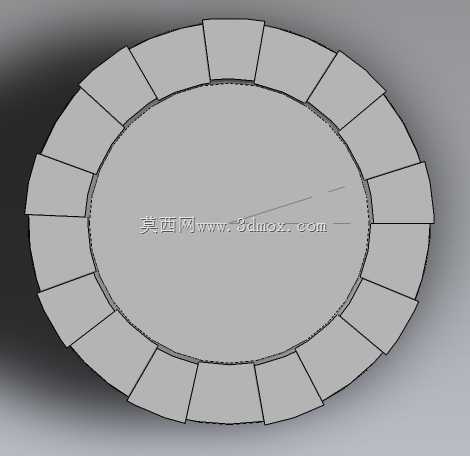

　　同时提升外观质感；中部为等直径圆柱主体，作为整个棋子的支撑结构，圆柱侧面预留了小型门洞式凹台结构，还原城堡的城门造型细节，同时不破坏主体的结构强度；顶部为城垛式环形凸台，通过均匀阵列的矩形凸块模拟城堡的齿状垛口，凸块之间的凹槽宽度与凸块宽度保持等比例设计，保证视觉上的对称规整，整个顶部结构与中部圆柱采用同轴配合，不存在偏心错位问题。在设计思路上，建模全程采用全参数化驱动，所有尺寸均可通过草图参数调整实现快速修改，底座的每层台阶高度、直径，中部圆柱的高度与直径，顶部城垛的凸块数量、单个凸块的长宽高、阵列角度间隔，都设置了独立的参数变量，方便后续根据不同的使用需求调整整体比例，比如适配不同尺寸的国际象棋套装，

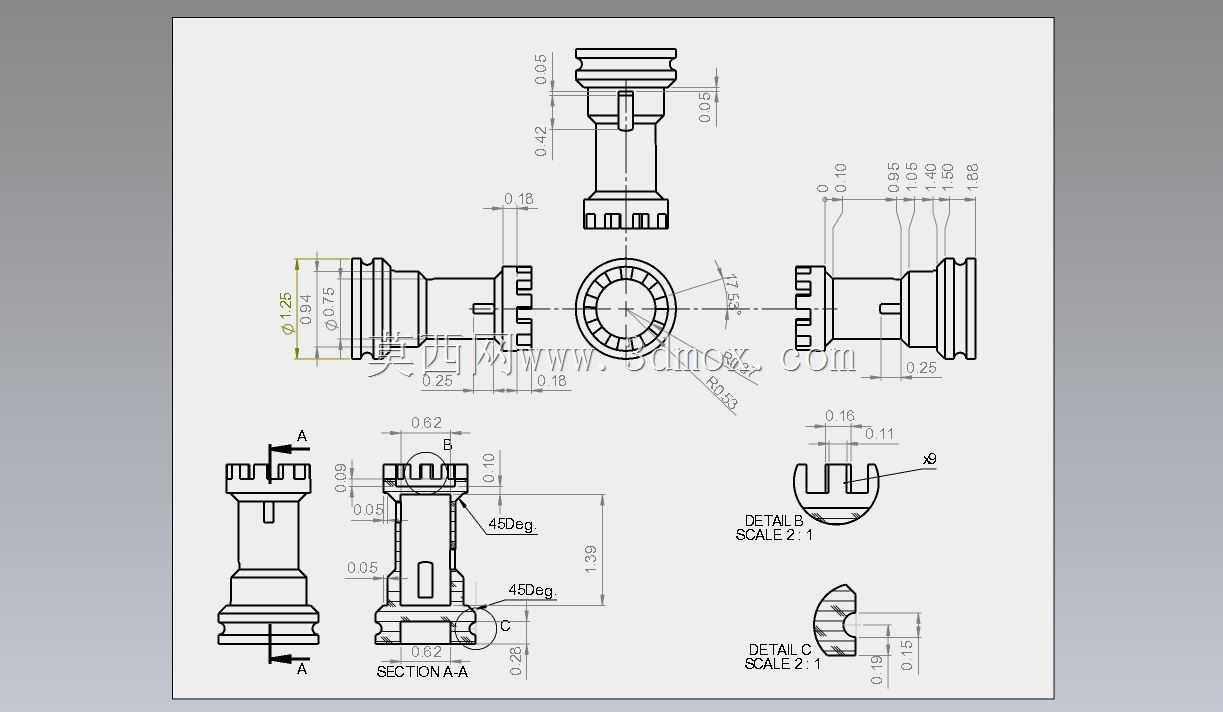

　　或是调整比例作为文创产品的原型。从外形尺寸与安装边界来看，整体结构为完全轴对称设计，最大外轮廓为顶部城垛的外圆直径，底座的最大直径略小于顶部外圆直径，保证放置时的支撑面足够稳定，整体高度与直径的比例符合常规国际象棋棋子的比例范围，放置在平面上时重心落在底座支撑面的中心区域，不会出现倾倒问题；所有相邻结构的衔接处都做了平滑过渡处理，没有出现薄壁、锐角等不利于3D打印或者机加工的结构，最小壁厚满足常规加工工艺的要求，不管是采用FDM3D打印制作教学教具，还是采用注塑工艺批量生产文创周边，都不需要额外做结构补强或者工艺调整。在建模过程中，优先采用草图绘制后拉伸、回转的基础特征完成主体结构，顶部的城垛结构先绘制单个凸块的草图，

　　拉伸后通过圆周阵列完成整圈结构，避免逐个绘制凸块带来的尺寸误差，保证所有凸块的尺寸、间隔完全一致；侧面的门洞凹台采用拉伸切除的方式完成，切除深度控制在不穿透圆柱主体壁厚的范围，保证主体结构的完整性；所有的圆角特征都在主体结构完成后统一添加，避免过早添加圆角导致后续特征建模时出现参考丢失的问题。这类结构虽然造型简单，但是涵盖了机械三维建模中最常用的基础操作，对于初学者理解参数化设计、特征建模逻辑、结构工艺性要求有很好的训练作用，完成的模型既可以作为教学演示案例，也可以通过调整参数衍生出不同尺寸、不同细节的衍生作品，适配教学展示、文创制作、3D打印实训等多种场景。
