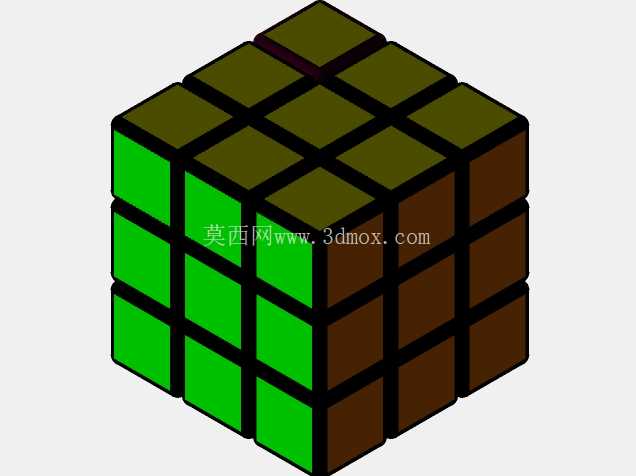

三阶益智魔方实体结构三维设计

　　日常接触的三阶魔方，核心结构并非简单的色块拼接，其内部卡接、旋转限位的设计逻辑，和机械领域常用的卡扣式快拆结构有诸多共通之处，做这类结构建模时，首先要考虑的是各面旋转时的干涉问题，每一块棱块、角块的转动轨迹都要提前在三维软件里做运动仿真校验，避免实际装配后出现卡滞、脱块的问题。从应用场景来看，这类结构除了作为益智玩具本身，其等分立方体拼接、周向旋转限位的设计思路，还可以延伸到模块化快装工装、多面体拼接展示装置的结构设计中，比如车间里常用的多面定位工装，就可以参考魔方各面独立旋转、定位精准的特性，设计成可多面切换的定位基座，减少工装更换的频次。从功能特性来说，标准三阶魔方为3×3×3的立方体排布，每个面的色块块体都和内部的中心轴结构形成卡接，转动时相邻块体之间的间隙要控制在合理范围，间隙过小会导致转动摩擦力过大，操作手感生涩，间隙过大则会出现块体晃动、定位不准的问题，建模时每一个块体的倒角、卡接凸台的尺寸都要反复校核，比如角块的三个外露面要保持严格的垂直角度，棱块的两个外露面夹角要控制在90度整，才能保证拼接完成后整体为规整的立方体，不会出现面错位、棱线不齐的问题。

　　设计思路上，首先要确定整体的外形边界，标准三阶魔方的整体外形为正立方体，单块色块的边长尺寸统一，所有外露面的平面度要满足装配后齐平的要求，内部的中心连接轴是整个结构的核心，六个方向的中心轴分别对应魔方的六个面，每个中心轴上的中心块为轴向定位基准，棱块和角块通过内侧的卡扣结构卡在中心块的连接支架上，转动时沿着中心轴的周向旋转，卡扣的倒扣角度要设计合理，既要保证转动时不会轻易脱开，也要保证装配时可以顺利压入，不需要额外的紧固件就能完成整体装配。

　　做这类结构建模时，要先搭建内部的中心轴骨架，确定六个方向的旋转中心，再依次绘制中心块、棱块、角块的单体结构，每绘制一个块体就要做相邻位置的干涉检查，比如旋转某一层时，该层的所有块体和相邻层块体之间的最小间隙要保持均匀，不能出现某一侧间隙大、某一侧摩擦的情况，块体之间的接触面要做微小的倒角处理，减少转动时的接触面积，降低转动阻尼，提升操作的顺滑度。从安装边界来看，整个魔方装配完成后没有外凸的结构，所有块体的外表面都处于同一个立方体平面上，整体可以平稳放置在平面上，内部的连接结构完全隐藏在块体内部，不会外露影响外观，这种内置连接、无外凸件的设计思路，也可以应用到对外观平整度有要求的设备外罩拼接结构中，比如设备的多面检修门，参考魔方的卡接旋转结构，可以设计成无需外置合页、转动时不突出外表面的结构，提升设备整体的外观整洁度。

　　另外，这类等分立方体的结构设计，对尺寸公差的要求比较高，每一个块体的边长误差如果累积起来，就会导致整体立方体出现棱边歪斜、面不平的问题，建模时要采用参数化设计的方式，将单块的边长、卡扣的尺寸、倒角的大小都设置为可调参数，方便后续根据实际的加工精度调整间隙值，比如采用注塑工艺生产时，要考虑塑料件的收缩率，提前在模型里预留收缩余量，保证生产出来的块体装配后间隙均匀。很多刚接触三维建模的从业者会觉得魔方结构简单，就是几个立方体拼在一起，但实际做的时候才会发现，内部的卡接轨迹、旋转避让、公差预留都有很多细节要处理，比如角块内侧的卡扣形状，要同时适配三个方向的旋转轨迹，不能在某一个方向转动时和相邻的棱块、中心块发生干涉，这就需要在建模时反复做不同角度的旋转仿真，逐次修正卡扣的轮廓形状，直到所有转动角度下都没有干涉、卡滞的问题。
