四工位槽轮间歇传动机构结构设计

项目分类:通用机械零部件 发布时间:2026-05-26 ID:1160195
  • 四工位槽轮间歇传动机构结构设计
  • 四工位槽轮间歇传动机构结构设计
  • 四工位槽轮间歇传动机构结构设计
  • 四工位槽轮间歇传动机构结构设计
  • 四工位槽轮间歇传动机构结构设计
  • 四工位槽轮间歇传动机构结构设计
  • 四工位槽轮间歇传动机构结构设计
  • 四工位槽轮间歇传动机构结构设计
  • 四工位槽轮间歇传动机构结构设计

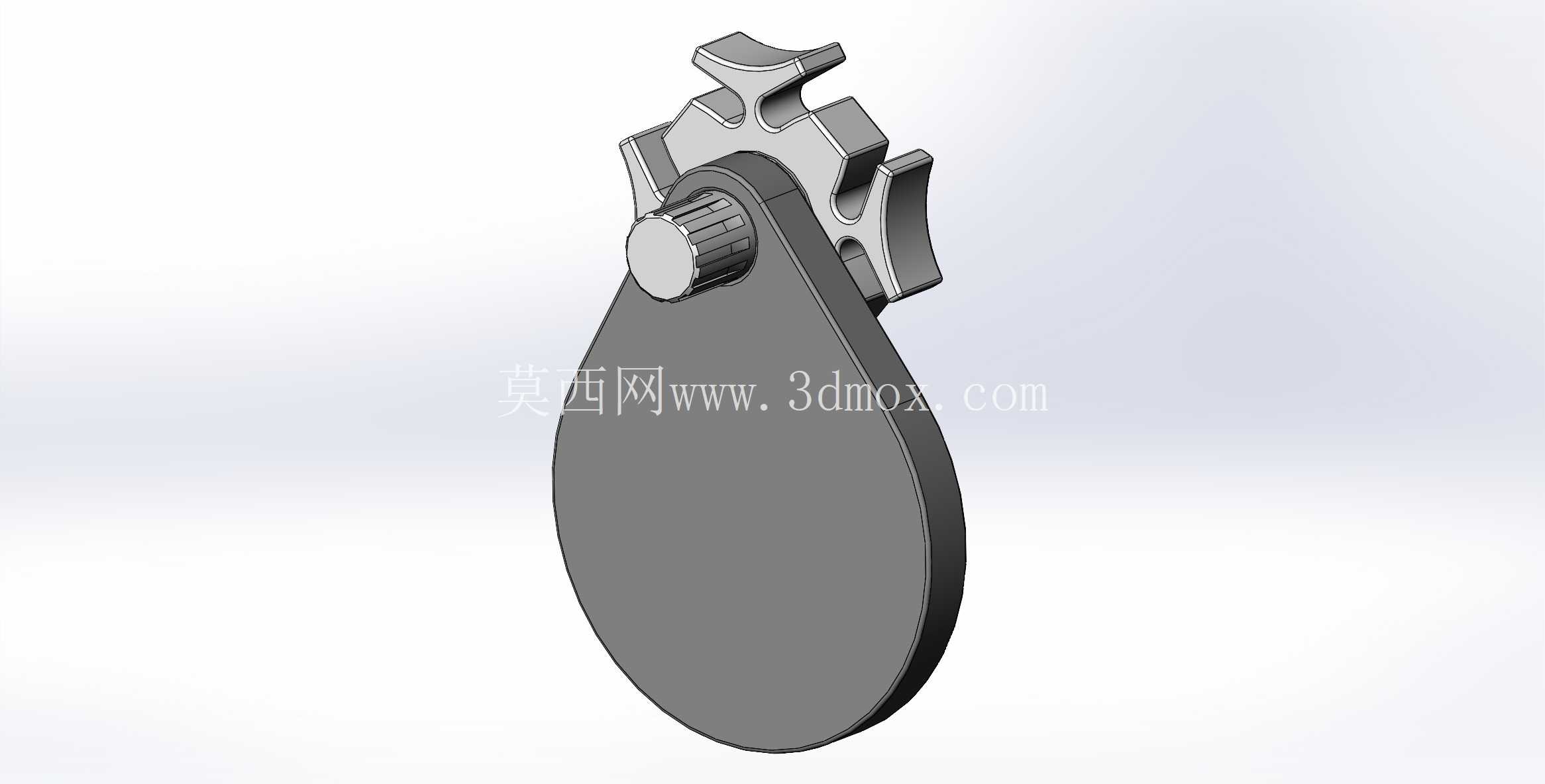

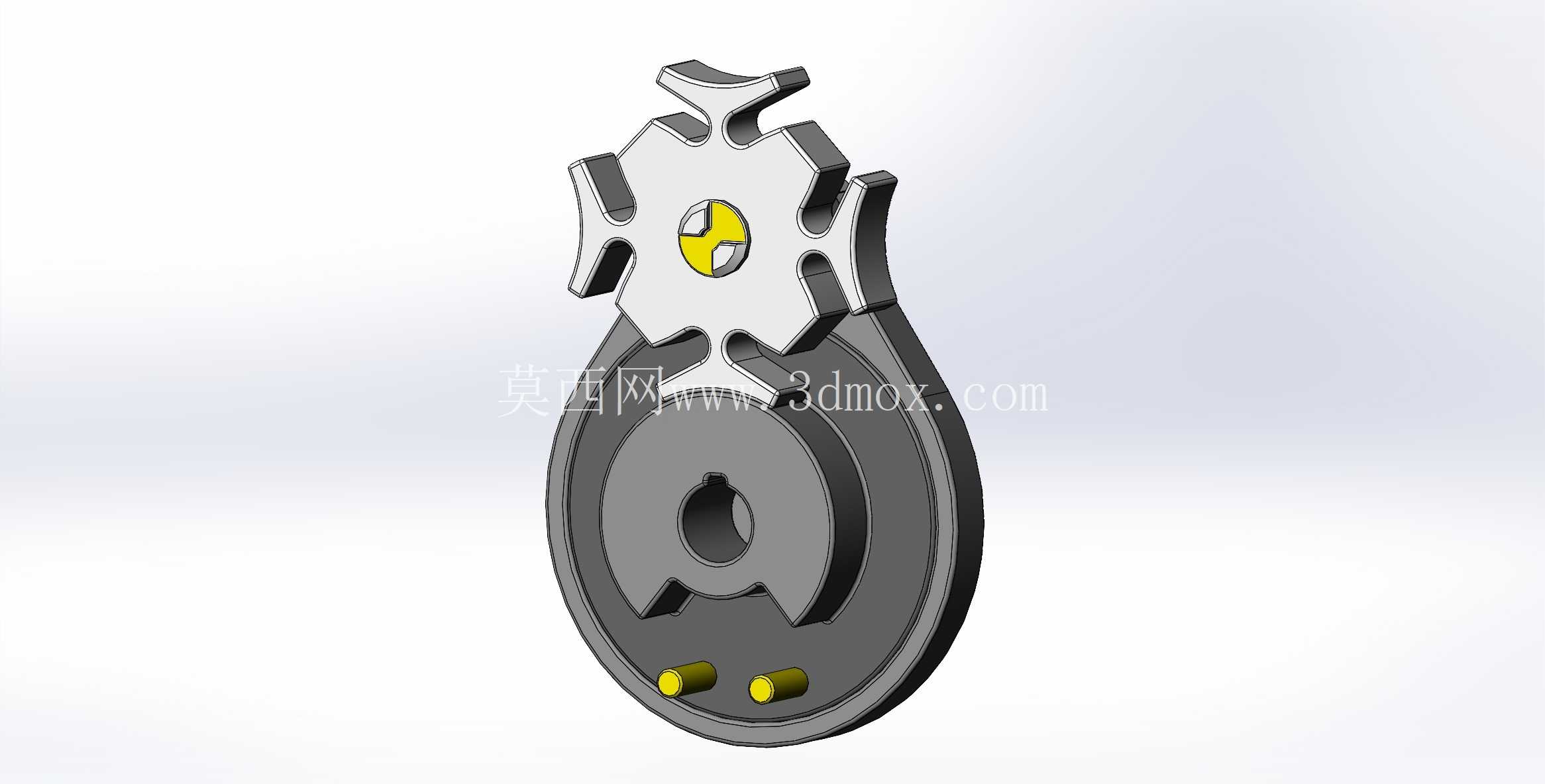

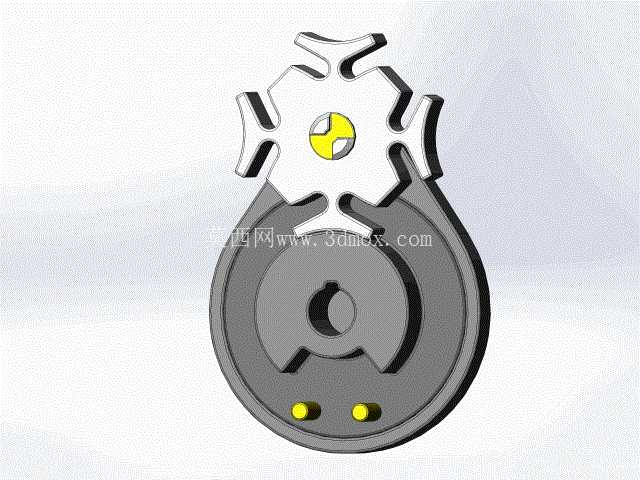

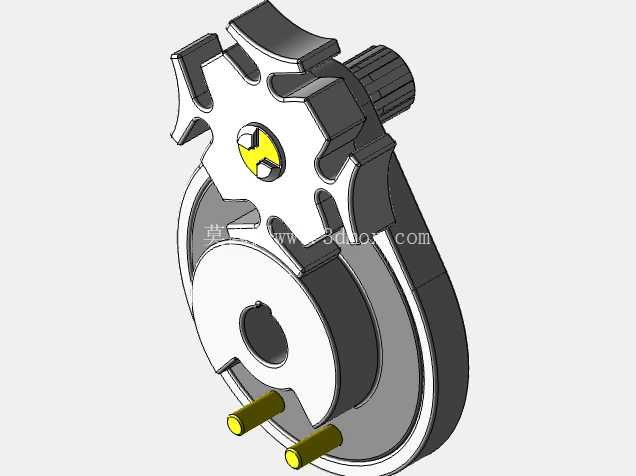

  这套四槽口间歇传动结构,核心是通过主动拨盘上的圆柱销与槽轮的径向槽配合,将连续回转输入转化为步进式间歇回转输出,单循环可实现四次精准分度停顿,在轻工包装、多工位装配、自动送料等需要固定节拍转位的设备中应用极广。从结构布局来看,整体采用同轴叠装设计,槽轮与输出轴通过中心D型孔传递扭矩,主动拨盘的锁止弧与槽轮的外凸圆弧面全程贴合,在圆柱销脱离径向槽的停顿阶段,完全锁止槽轮的自由度,避免工位偏移,不需要额外增加制动定位结构就能保证停顿阶段的位置精度。

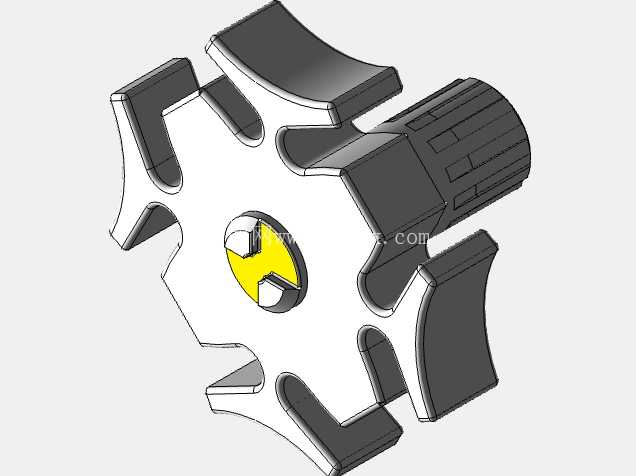

  设计时首先要匹配工位数量与槽轮槽数的对应关系,四槽结构的动停比固定为1:3,也就是主动轴每转一圈,槽轮完成90度转位后停顿四分之三周期,刚好适配四工位的加工节拍,比如转盘式拧盖机、多工位检测台,每个停顿周期留给工装足够的作业时间,不会出现转位与作业动作干涉的问题。安装边界上,整套机构的轴向厚度控制在紧凑范围内,两个圆柱销对称布置在拨盘端面,销柱的伸出长度刚好完全嵌入槽轮的径向槽深度,既不会因为伸出过长剐蹭槽轮端面,也不会因为啮合长度不足导致传动时脱销。槽轮的每个径向槽侧壁做了微小的导入倒角,拨盘入槽时能顺滑切入,避免刚性冲击,降低传动噪音与槽口的磨损速率。

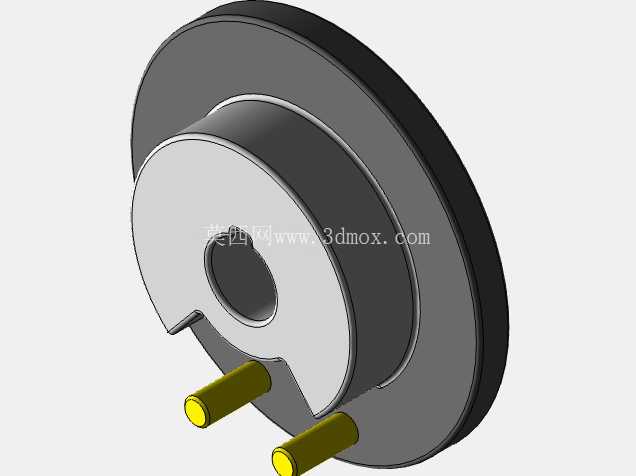

  锁止弧的配合间隙控制在0.02-0.05mm之间,间隙过大会导致停顿阶段槽轮出现窜动,间隙过小则会在入槽出槽位置出现卡滞,需要在建模时反复调整弧面的配合公差。中心轴孔的键槽或者D型切面尺寸,要匹配常用的输出轴径规格,不需要额外做转接法兰就能直接安装在设备的转盘主轴上,两个定位销孔布置在拨盘底座的对称位置,安装时可以快速找正主动轴与槽轮轴的中心距,中心距的尺寸精度直接影响圆柱销入槽的顺畅度,中心距偏大则销柱无法完全进入槽底,传动时会出现卡顿,中心距偏小则销柱会挤压槽壁,加剧磨损甚至出现卡死。

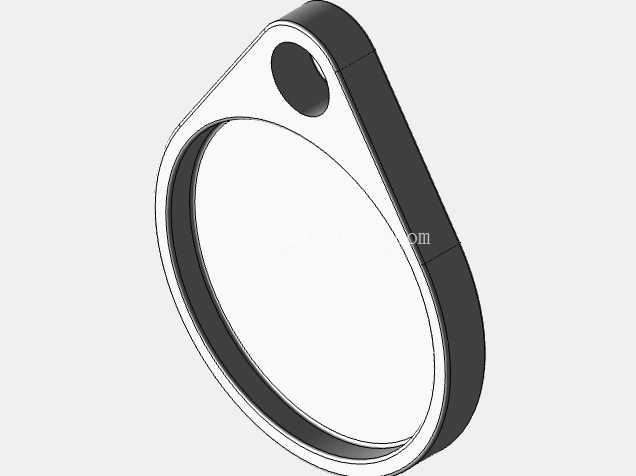

  这套结构相比棘轮间歇传动,传动平稳性更好,转位过程无冲击,停顿位置的重复定位精度更高,适合中低速、固定分度数的间歇回转场景,比如自动灌装线的转盘转位、小零件组装的多工位切换、印刷设备的走纸步进机构,都能直接套用这套结构的核心参数,只需要根据设备的实际安装空间调整整体的外形缩放比例,不需要改动核心的啮合参数就能保证传动逻辑正常。建模时要特别注意圆柱销的中心轨迹与槽轮径向槽的中心线完全相切,这是保证机构正常运转的核心几何条件,很多新手建模时容易出现中心轨迹偏移,导致装配后机构无法转动,或者转位角度出现偏差。另外槽轮的外轮廓锁止弧半径要与拨盘的锁止弧半径完全匹配,保证锁止阶段两个弧面完全贴合,没有相对转动的间隙。拨盘的底座部分做了减重凹槽设计,在不影响结构强度的前提下降低整体转动惯量,减少主动轴驱动时的负载,适合搭配小功率减速电机直接驱动,不需要额外增加减速增扭结构。
