空间销齿轮传动装置结构设计

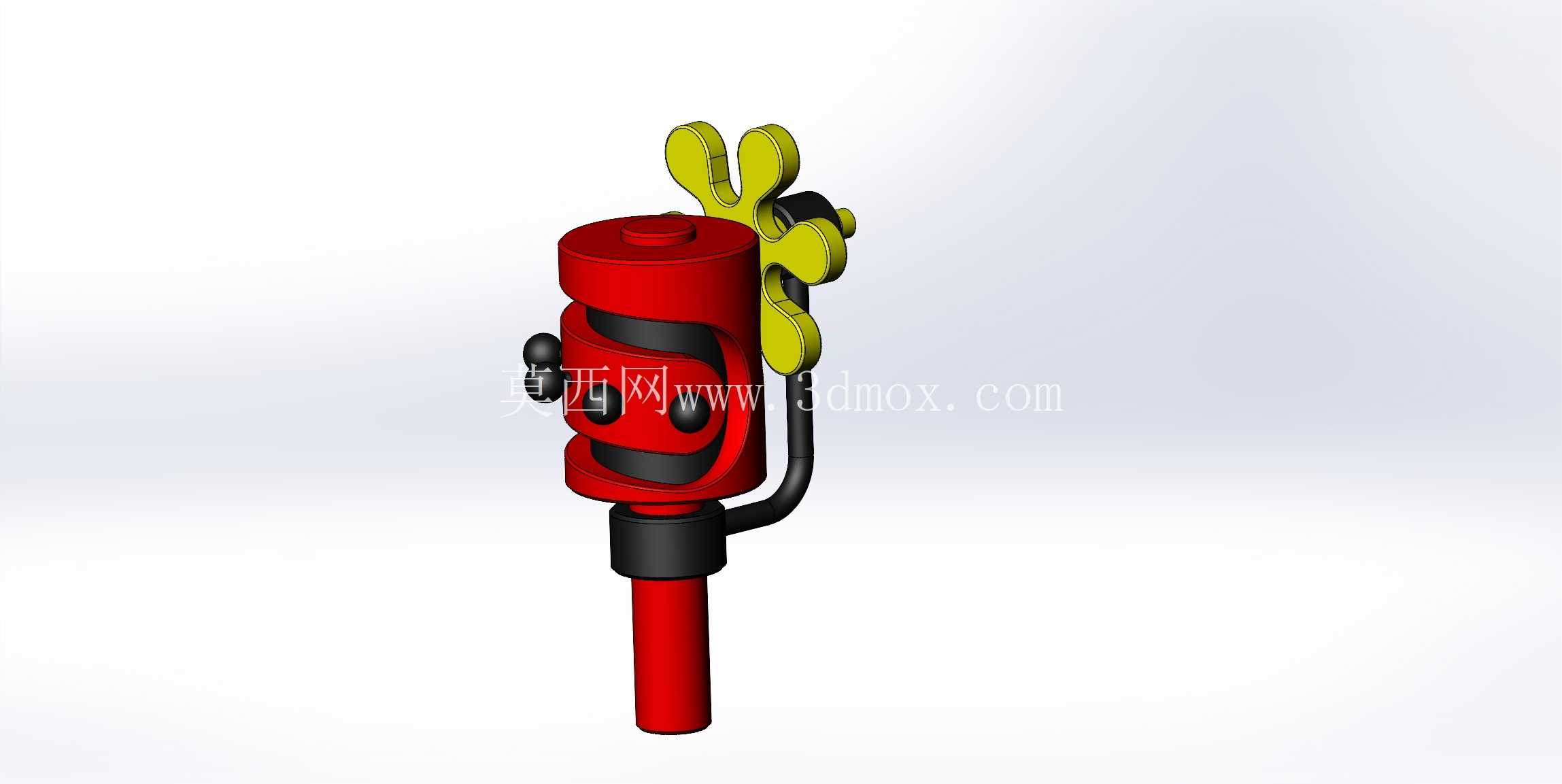

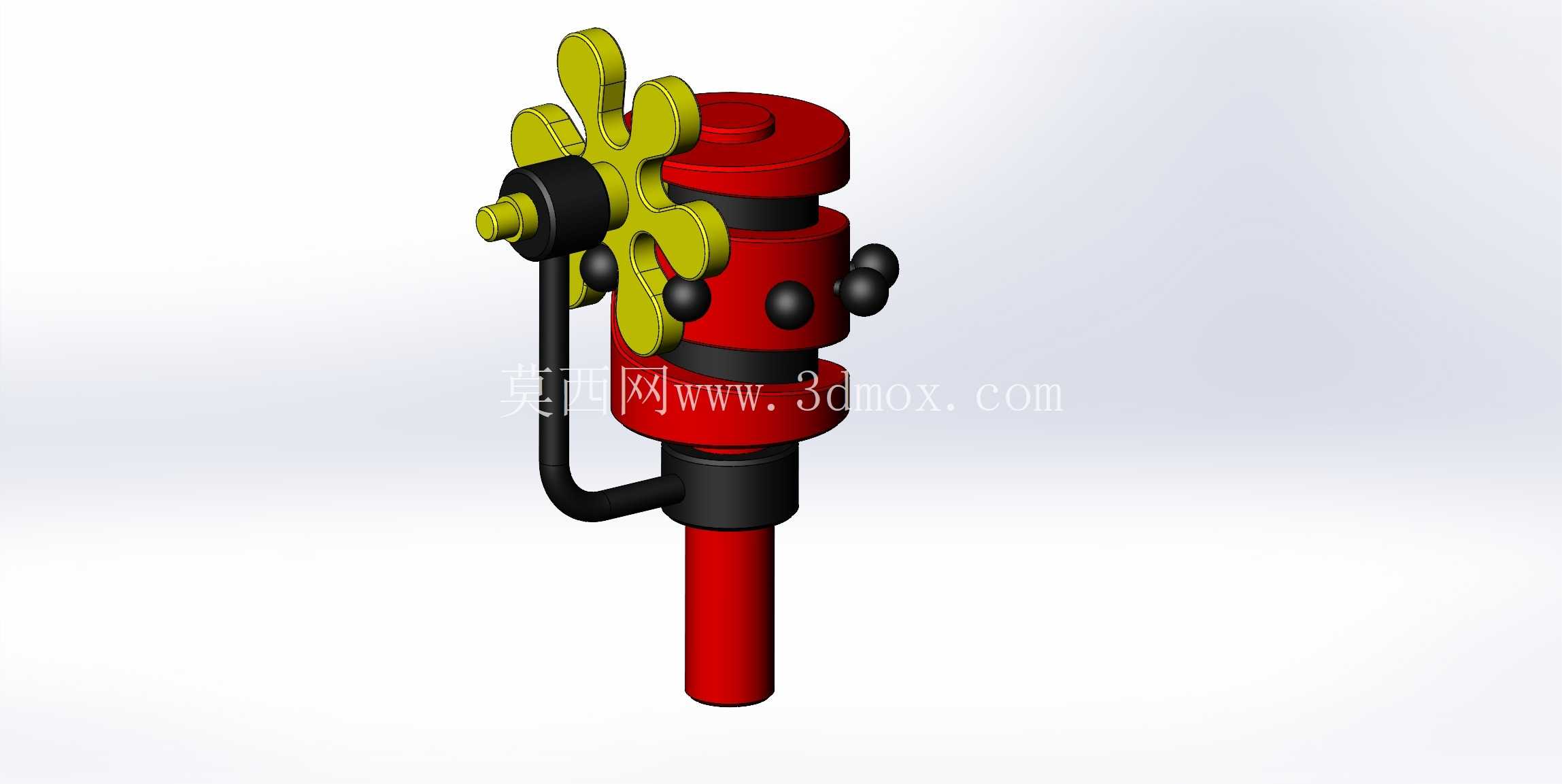

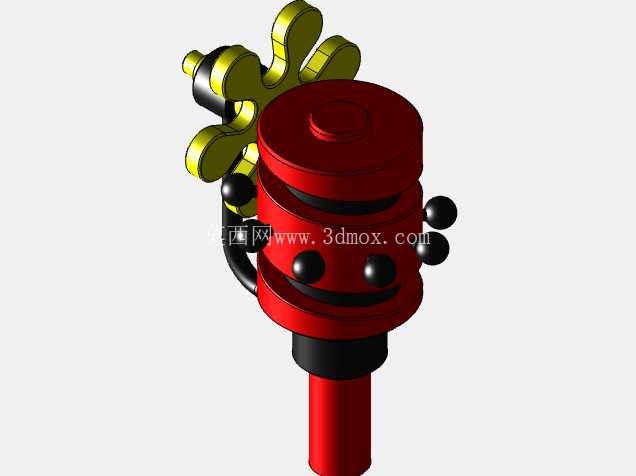

　　空间销齿轮传动装置多用于小载荷、间歇传动的工位切换场景，常见于轻工自动化生产线的分度送料机构、小型工装的角度调节单元，相比常规圆柱齿轮传动，这类结构对安装同轴度的容忍度更高，在跨轴空间交错的传动布局中，不需要额外加装换向锥齿轮就能完成动力传递，能有效压缩传动链路的整体占用空间。从结构组成来看，输入端的花形手轮可直接连接手动调节杆，也可通过轴孔适配微型伺服电机的输出轴，手轮与主动销座为一体式加工结构，周向均匀分布的六根圆柱销轴作为主动传动件，每根销轴的端部做了圆弧倒角处理，啮合过程中能减少与从动齿面的硬接触冲击，降低运行噪音。

　　从动轮采用圆柱套筒式结构，外圆周面加工有与销轴匹配的弧形啮合槽，槽面粗糙度控制在Ra1.6以内，保证啮合传动时的顺滑度，从动轮下端的圆柱轴段为动力输出端，可通过键槽连接同步带轮、凸轮等执行部件，实现动力的向外输出。设计过程中优先考虑了安装边界的适配性，整体结构的径向最大尺寸不超过80mm，轴向总长度控制在150mm以内，输出轴段直径为12mm，可直接适配常规的带座轴承安装位，不需要额外定制转接法兰。主动销座与从动轮之间的中心距预留了0.2mm的调整间隙，安装时可根据实际传动精度需求微调中心距，补偿加工误差带来的啮合侧隙变化，侧隙调整范围在0.1mm到0.3mm之间，既可以保证无卡滞传动，也能在正反转切换时减少回程误差。

　　装置上的黑色环形部件为限位挡圈，分别固定在主动销座的上下端面和输出轴的根部，用于限制传动部件的轴向窜动，挡圈采用过盈配合加顶丝固定的方式，不需要额外加工卡簧槽，降低了轴类零件的加工难度。侧面的弯形管路为润滑油道，可外接微量润滑装置，在高速传动场景下持续向啮合面输送润滑脂，减少销轴与齿槽的磨损，延长部件使用寿命，油道的出口正对啮合接触点，能保证润滑介质直接作用在摩擦面上，避免无效润滑。周向分布的球形凸起为预紧调节顶丝的端部，通过旋转顶丝可以调整主动销轴的伸出长度，补偿销轴长期使用后的磨损量，不需要整体更换主动销座就能恢复传动精度，降低后期维护成本。

　　这类传动结构的传动比固定为1:6，主动轴每旋转一圈，从动轴完成60度的分度转动，非常适合六工位的间歇送料场景，比如小型零件的装配工位转台、包装机械的料盒切换机构，在手动调节场景下，花形手轮的握持力臂更长，操作时不需要施加太大的扭矩就能完成分度调节，手轮的边缘做了圆弧过渡，长时间操作也不会出现硌手的问题。结构的所有外露部件都做了氧化发黑或喷塑处理，主动销轴采用轴承钢淬火处理，表面硬度达到HRC55-60，能承受频繁启停的冲击载荷，从动轮采用45号钢调质处理，整体韧性更好，能承受一定的过载载荷而不会出现断齿问题。安装时只需要保证输出轴与负载轴的同轴度在0.05mm以内，主动轴的安装角度偏差不超过2度，就能保证稳定传动，相比传统的槽轮分度机构，这个结构的零件数量更少，加工难度更低，整体制造成本能降低40%左右，而且运行时的冲击更小，适合在中低速、轻载荷的自动化设备上使用。在实际选型应用时，可根据负载扭矩的大小调整销轴的直径和从动轮的啮合槽深度，如果需要更大的传动比，也可以增加主动销轴的数量，或者调整从动轮的直径，不需要改动整体的安装接口，具备较强的适配性。
