全自动轴类旋转夹紧膨胀鼓机构

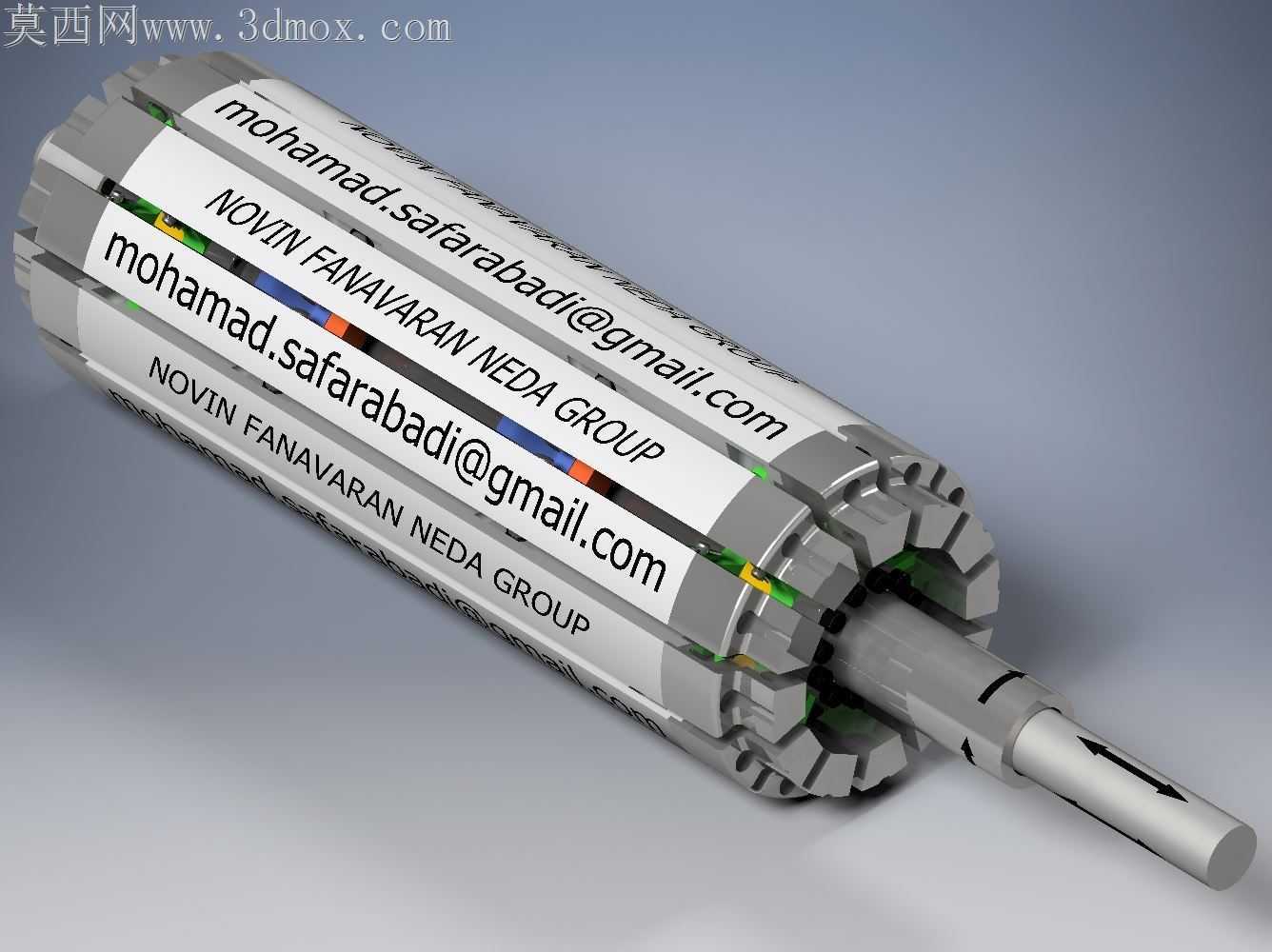

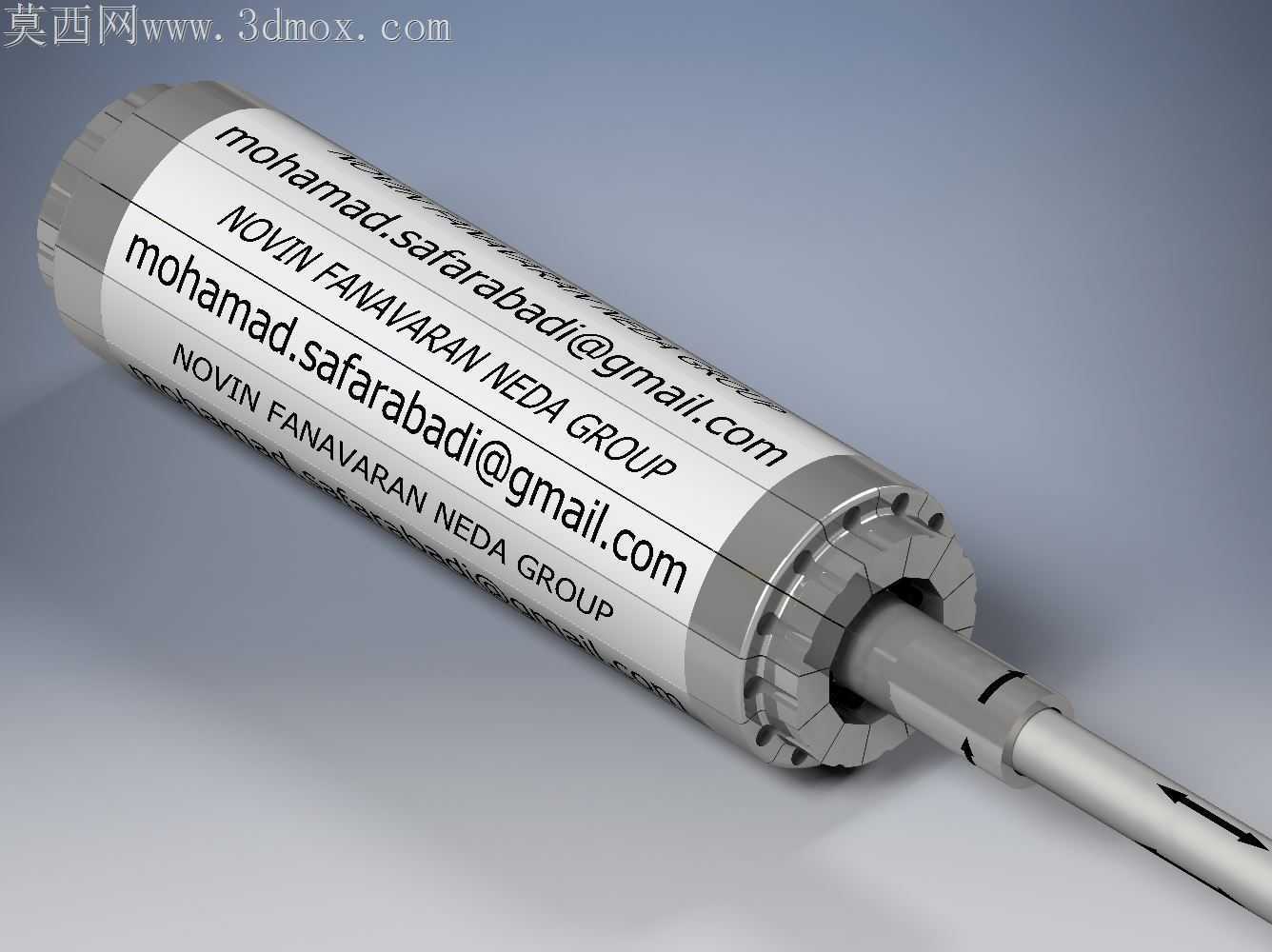

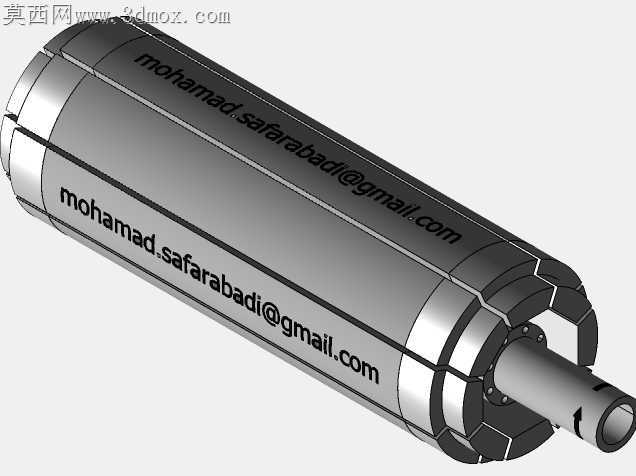

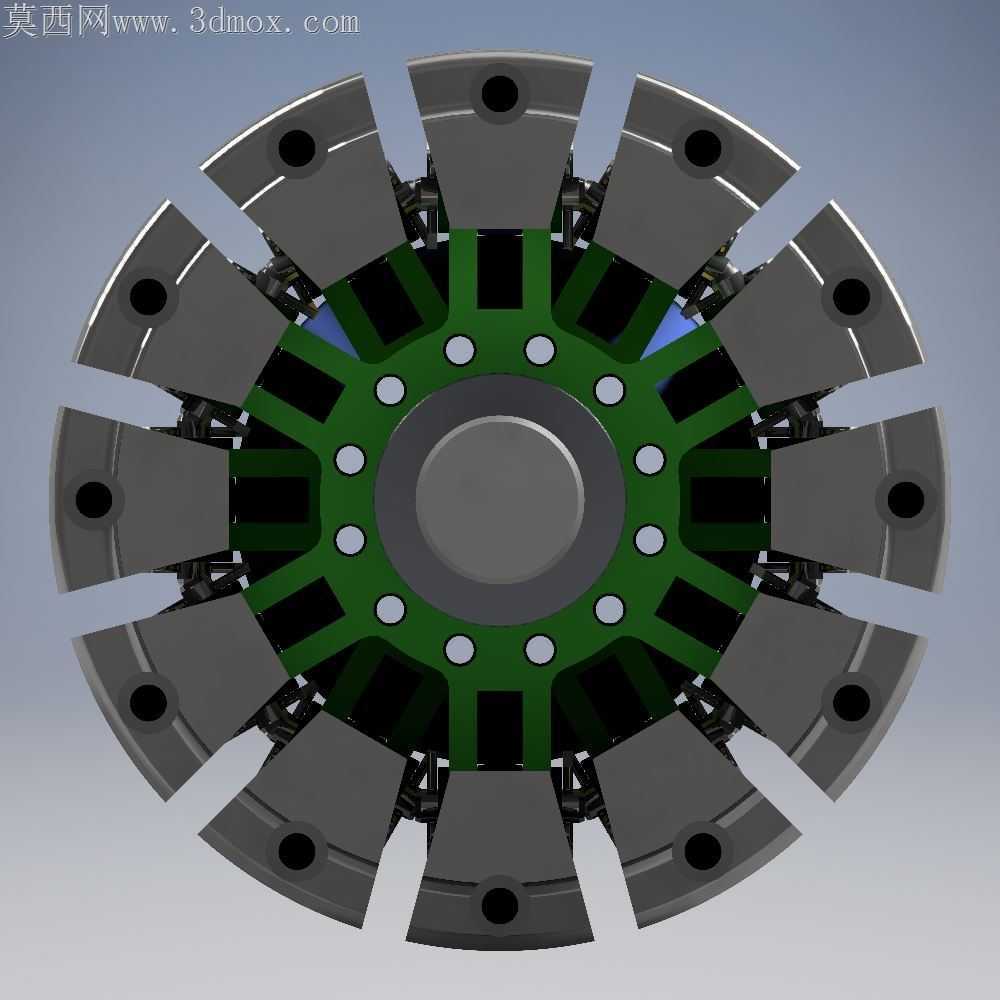

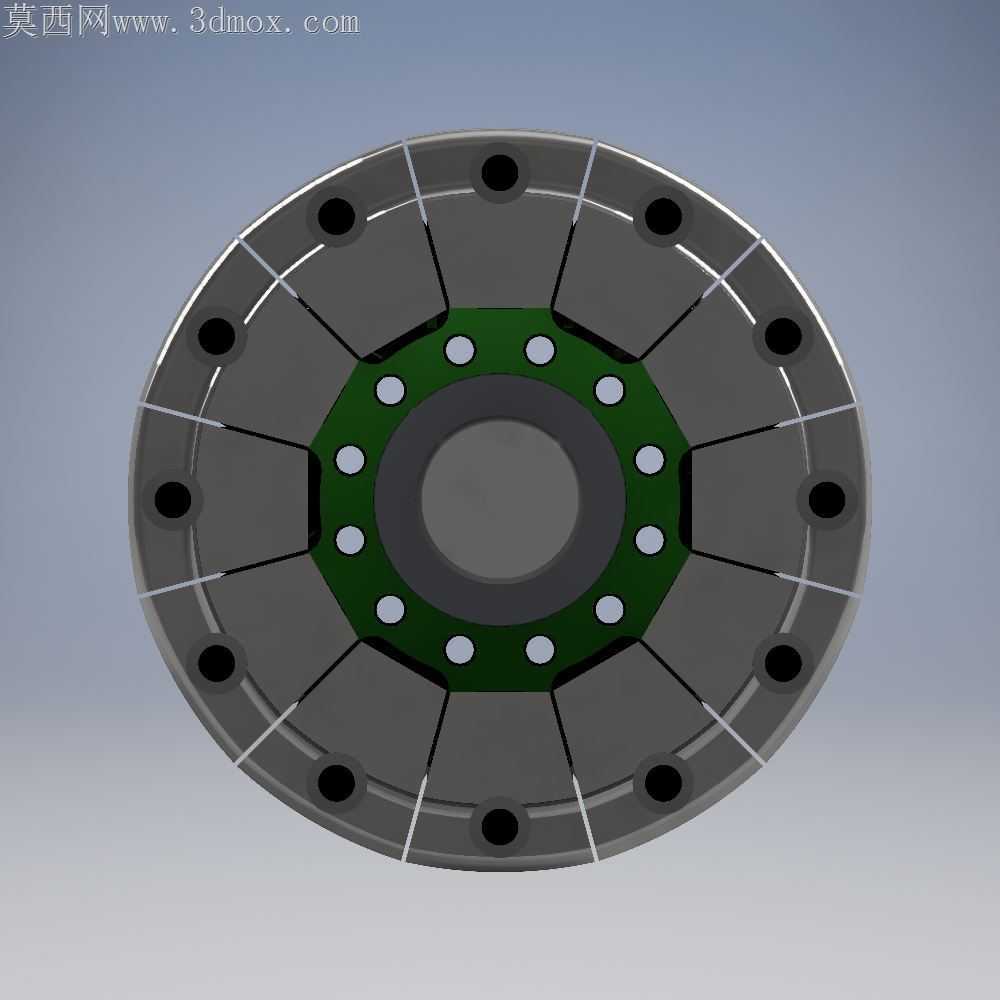

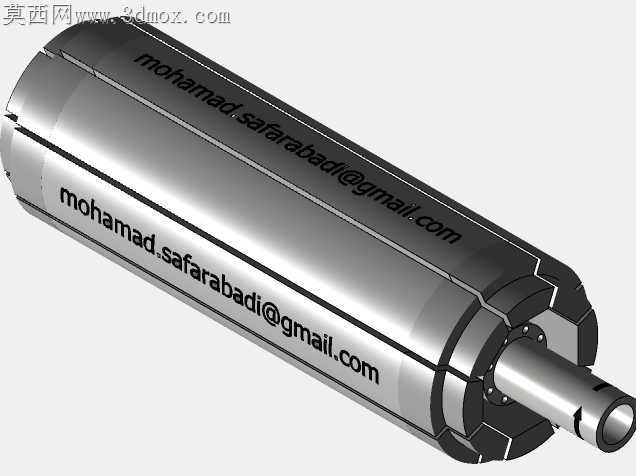

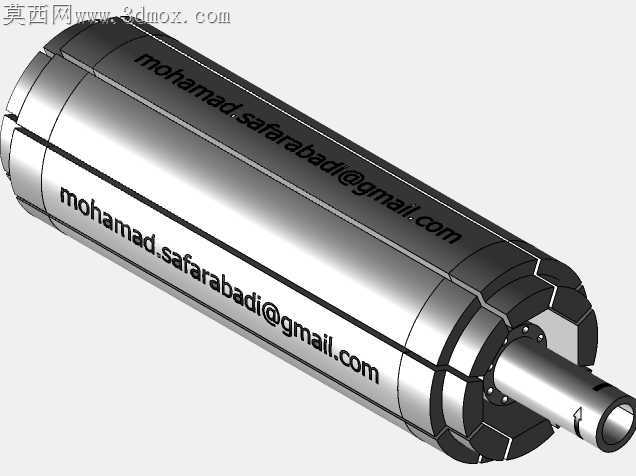

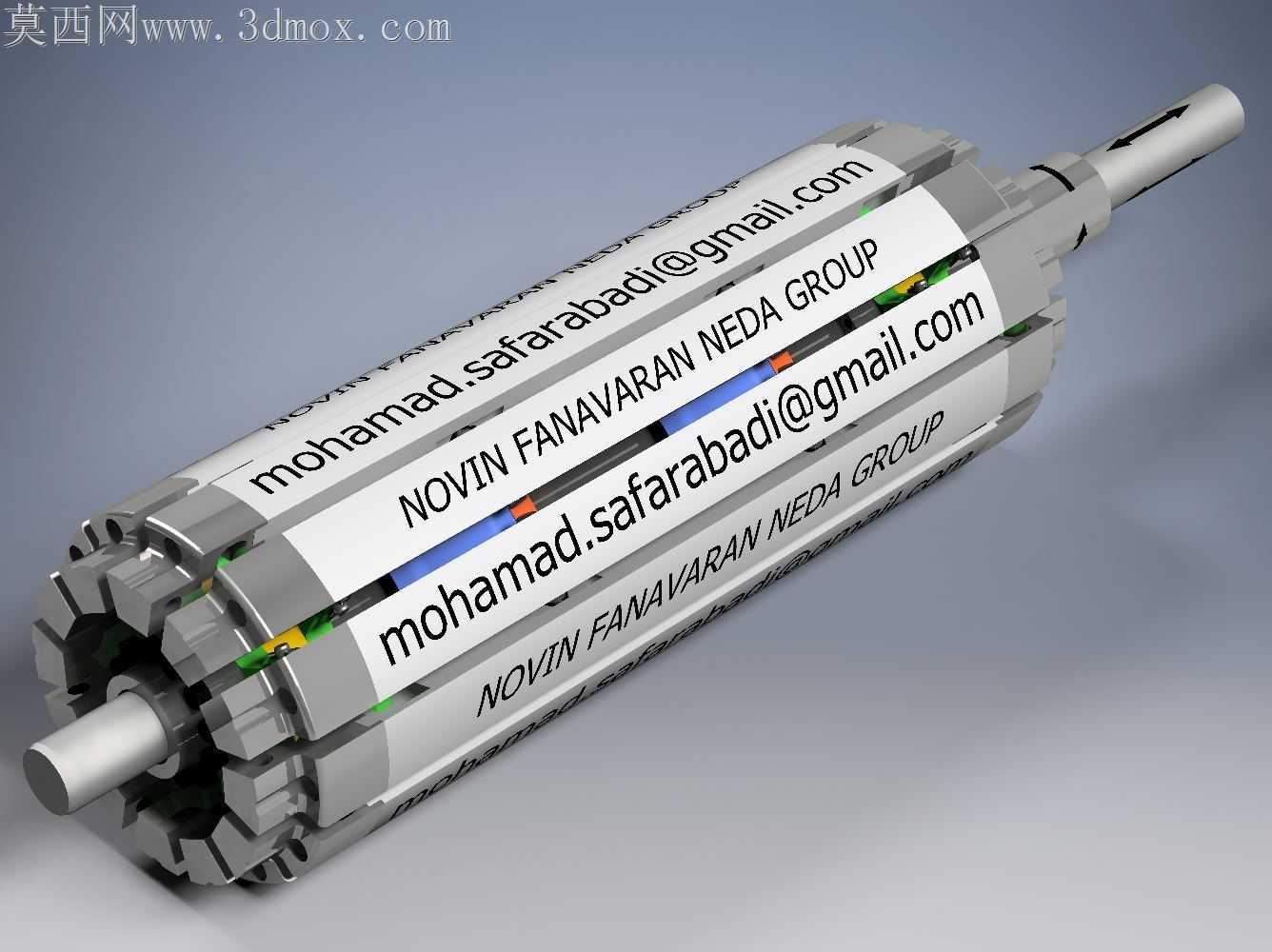

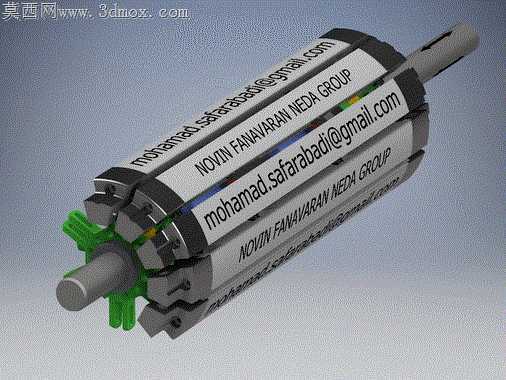

轴类工件装夹作业里，传统三爪卡盘存在夹持力不均、薄壁件易夹伤、高速旋转时动平衡偏差大的长期痛点，这款膨胀鼓结构正是针对这类现场问题做的定向设计。周向分布的胀紧块采用分体式拼接结构，每块胀紧块的内接触面都做了微锥面配合处理，和内部的驱动轴锥段贴合时，能保证每一块胀紧块的径向伸出量完全一致，不会出现局部接触应力过大压伤工件内壁的情况，哪怕是壁厚不足1mm的薄壁套筒类工件，夹持后也不会出现圆度超差的变形问题。绿色的弹性复位件嵌在相邻胀紧块的预留槽内，没有采用外露的弹簧结构，避免高速旋转时弹簧受离心力甩出的安全隐患，同时复位件的预紧力经过匹配计算，松开时能让所有胀紧块同步回缩，不会出现个别块卡滞导致工件拆卸困难的情况。两端的端盖和芯轴的配合公差选了H7/g6的小间隙配合，既保证装配时能顺畅推入，又能控制端盖的径向跳动量在0.02mm以内，高速旋转时不会因为端盖偏心产生额外振动。胀紧块的外圆弧面做了细微的网纹滚花处理，不是光滑接触面，滚花的深度控制在0.1mm，既能增大和工件内壁的摩擦力，传递更大的旋转扭矩，又不会在工件内壁留下过深的压痕，满足精加工后工件的表面质量要求。芯轴的伸出轴段做了退刀槽设计，轴颈处的圆角经过优化，避免应力集中导致的轴段断裂问题，适配长时间高负载旋转的工况。相邻胀紧块之间预留了0.15mm的伸缩间隙，不会因为热胀冷缩出现胀紧块互相顶死的失效情况，哪怕在车间40度以上的高温环境下连续作业，机构的夹持动作也能保持顺畅。装配时不需要额外的专用工装，先把弹性复位件卡入胀紧块的槽内，拼合后套入芯轴，再压入两端端盖用紧固件锁紧即可，单套机构的装配时长能控制在十分钟以内，后期维护更换易损件时也不需要完全拆解整个机构，只需要拆开单侧端盖就能替换磨损的胀紧块，大幅降低产线的维护停机时间。
