脚踏式连杆传动机械机构设计

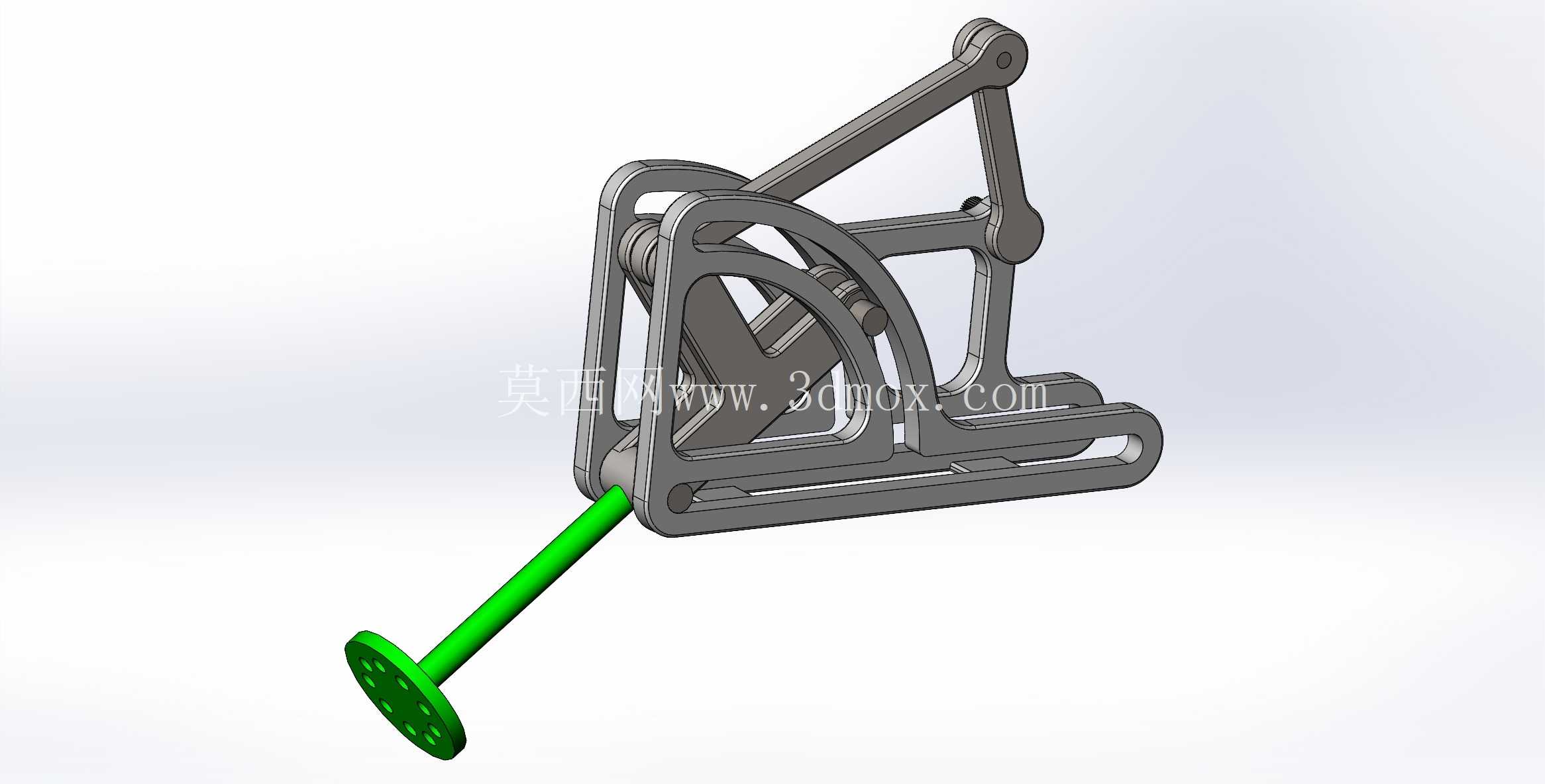

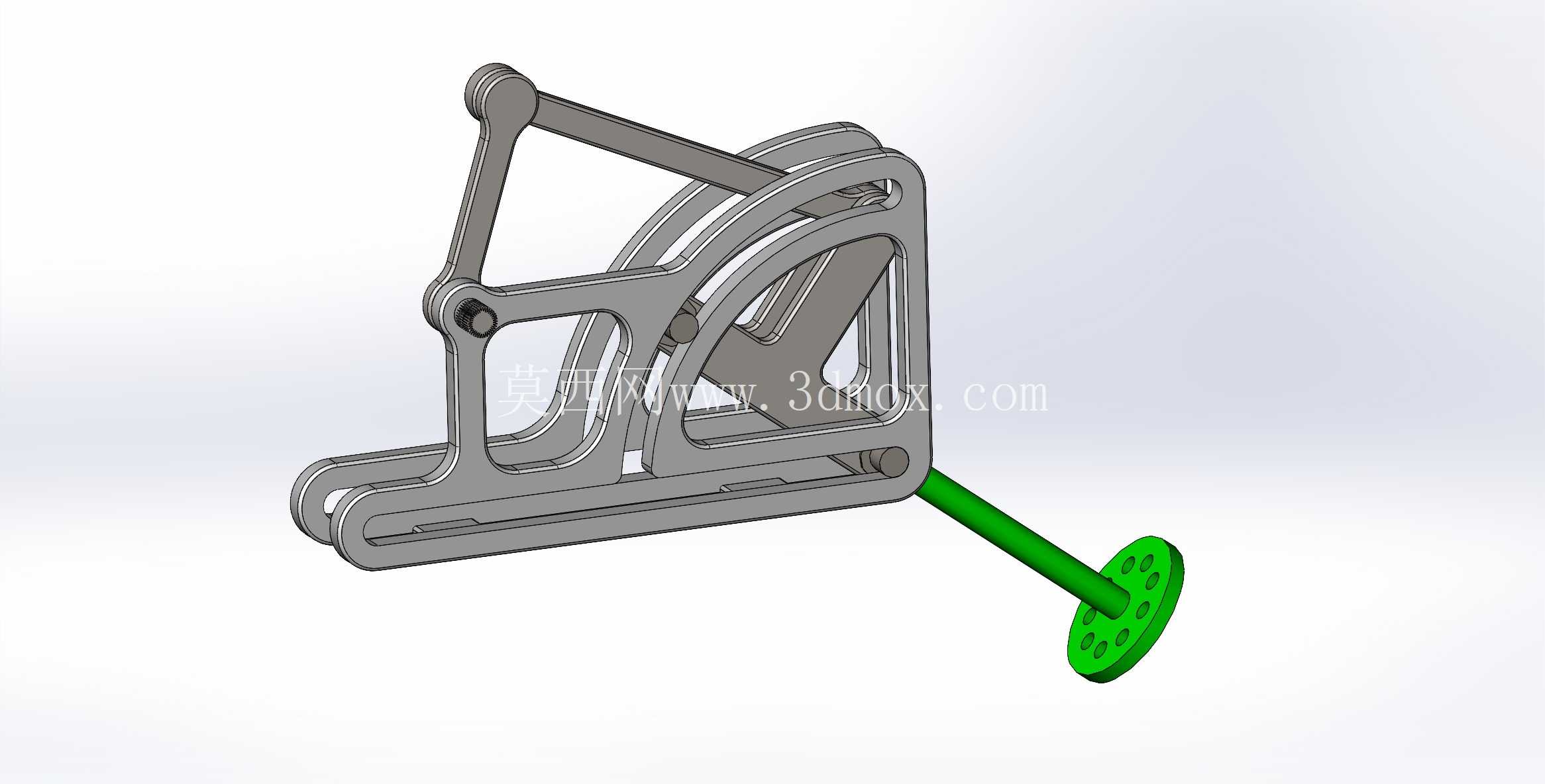

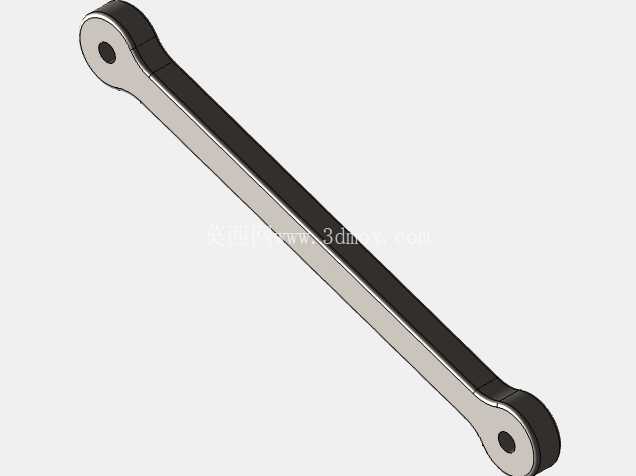

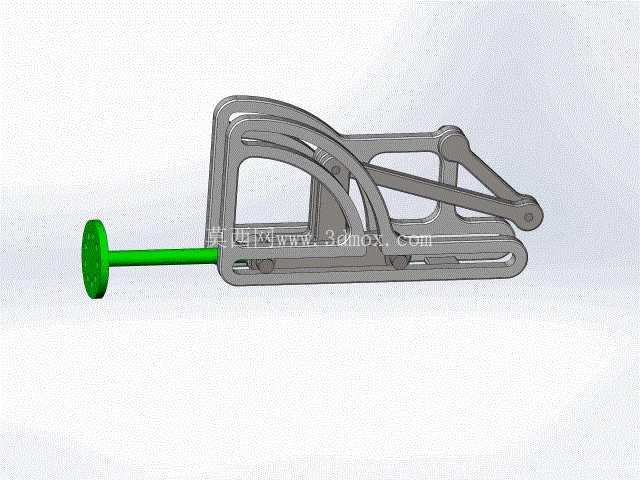

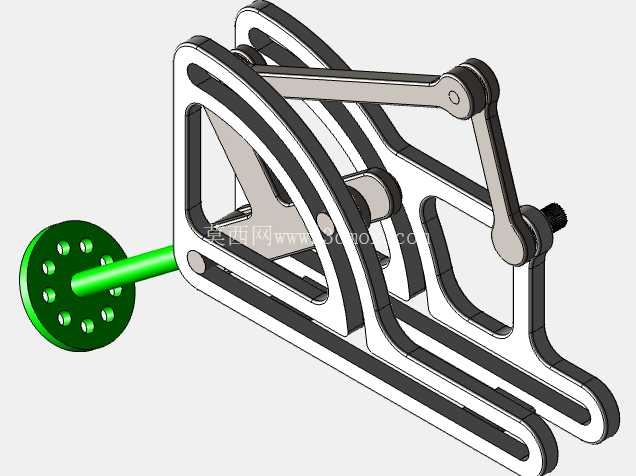

　　这套脚踏驱动的连杆传动机构，核心应用场景覆盖小型人力驱动设备、教学演示教具、简易冲压工装的动力输入单元，在没有外接动力源的户外作业场景、职业院校机械原理实训台、小型手工加工工位都能适配，不需要额外配置电机或气源，仅靠人力踩踏就能输出稳定的往复直线运动，可直接作为小型压力装置、物料推送机构、间歇进给单元的动力输入端。从结构功能来看，绿色的脚踏杆是动力输入部件，踩踏时的下压力通过铰接点传递到后侧的扇形摇臂，摇臂通过中部的铰接连杆带动上部的摆臂沿底座滑槽做定轨迹运动，整套机构的传动比经过匹配设计，踩踏行程与输出端的运动行程比例适配常规人力操作的发力区间，不会出现踩踏空程过大或者输出端行程不足的问题，所有铰接位置都预留了标准销轴的安装位，实际加工时可以直接选配标准圆柱销配合铜套做转动副，降低后期维护的配件成本。

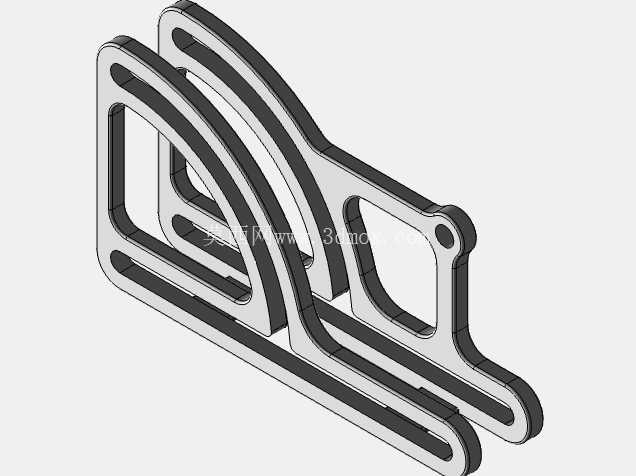

　　设计思路上优先考虑了机构的死点规避，扇形摇臂的轮廓弧度经过运动仿真校核，在踩踏全程不会出现传动夹角过小导致的卡滞问题，底座采用一体化的框架式结构，两侧的支撑板通过底部的连接筋连为整体，不需要额外做拼接装配，既保证了整体刚性，也减少了装配时的同轴度调整工作量，上部摆臂的滑槽做了加长设计，能够适配不同行程需求的输出端连接，不需要改动主体结构就能通过调整铰接点位置改变输出行程。

　　外形尺寸方面，整套机构的底座长度控制在常规工装台的安装范围内，宽度不超过单人工位的操作宽度，脚踏杆伸出底座的长度适配成年人坐姿操作的脚部放置位置，安装边界上底座预留了四个沉头安装孔，可以直接通过螺栓固定在型材机架或者木质工作台面上，不需要额外做转接支架，脚踏板的表面做了多孔防滑结构，实际使用时不需要额外粘贴防滑垫就能保证脚部踩踏时不会打滑。从实际使用的角度出发，这套机构的所有受力部件都做了等强度设计，摇臂和连杆的截面尺寸经过受力校核，在承受成年人最大踩踏力的情况下不会出现塑性变形，铰接点的位置都做了凸台加厚处理，避免长期转动磨损后出现孔位扩松的问题，运动过程中所有部件的运动轨迹都在底座的轮廓范围内，不会出现部件外伸碰撞周边设备的情况，不管是作为独立的教学演示装置，还是集成到小型专用设备里作为动力输入单元，都不需要额外做安全防护外罩，能有效压缩整体设备的体积。

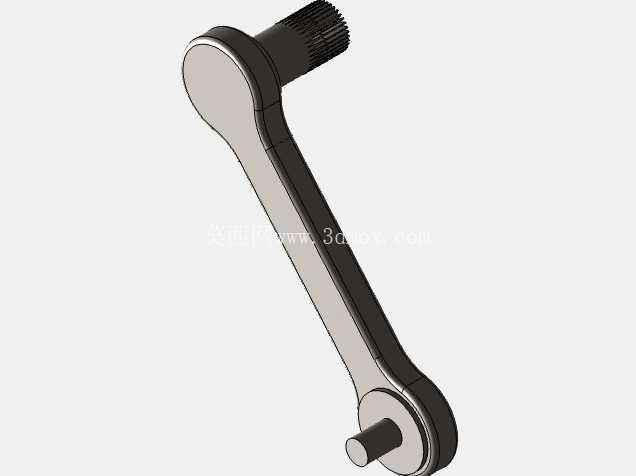

　　在结构细节上，扇形摇臂的弧形边可以根据需求加装阻尼片或者限位块，实现踩踏行程的硬限位，也可以在摇臂转轴位置加装复位扭簧，实现脚踏松开后机构自动回位，适配不同的操作逻辑，上部摆臂的末端预留了标准的连接孔位，可以直接连接压头、推杆、夹具等执行部件，不需要二次加工改孔，整套机构的零件全部采用规则的板件与杆类结构，常规的铣削、线切割设备就能完成加工，不需要定制特殊刀具或者复杂工装，加工门槛低，适合小批量制作或者教学实训时的学生实操加工。
