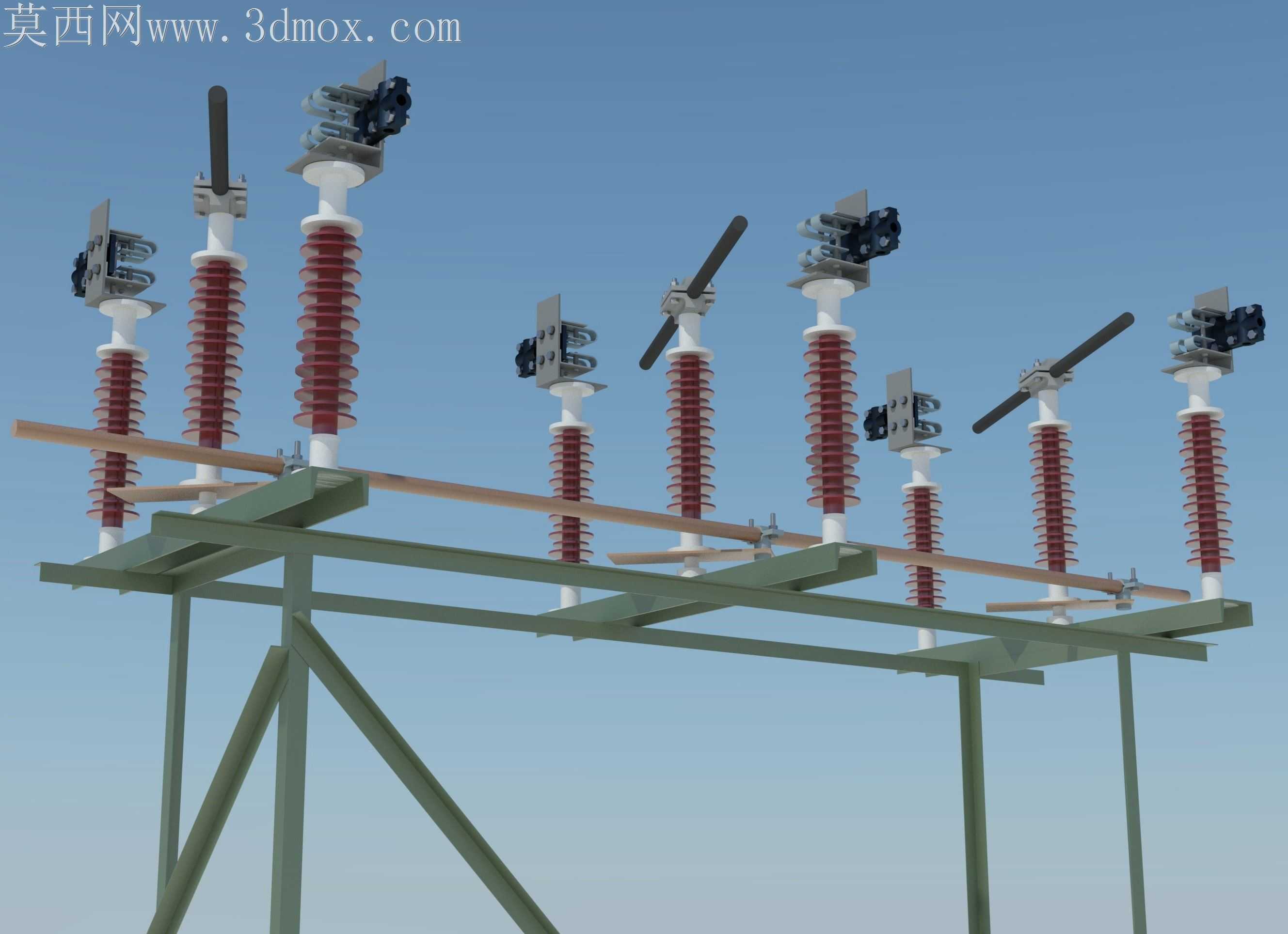

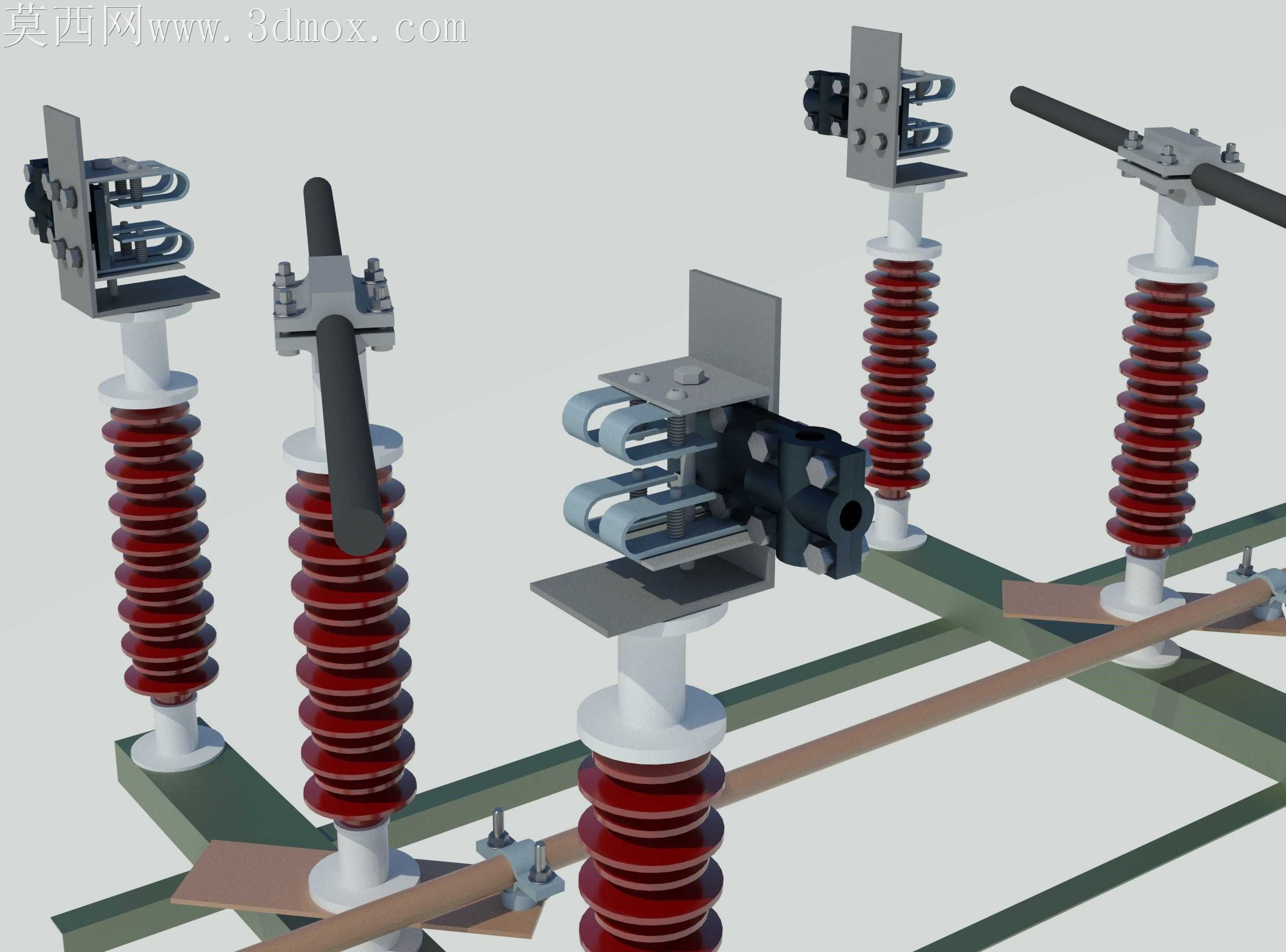

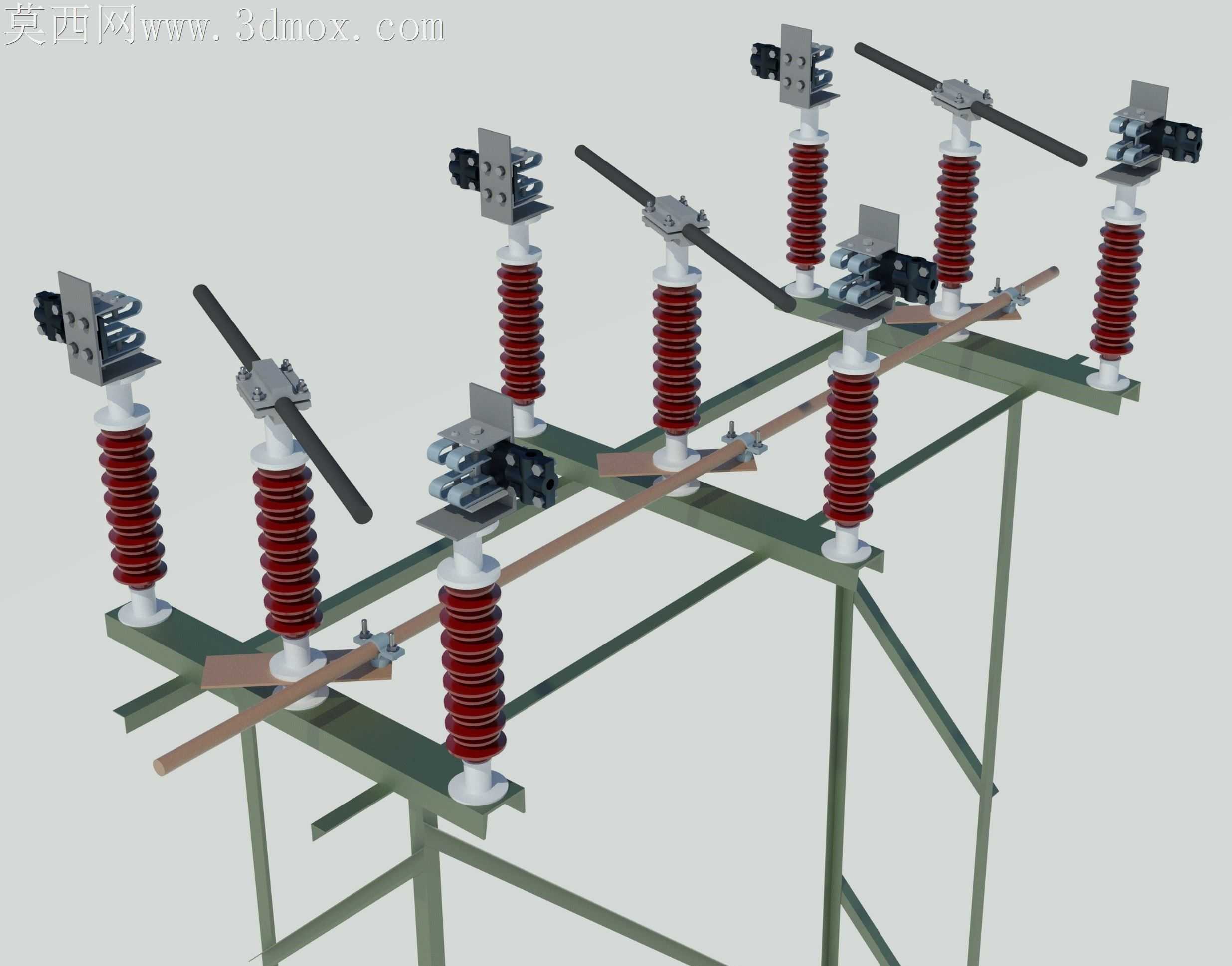

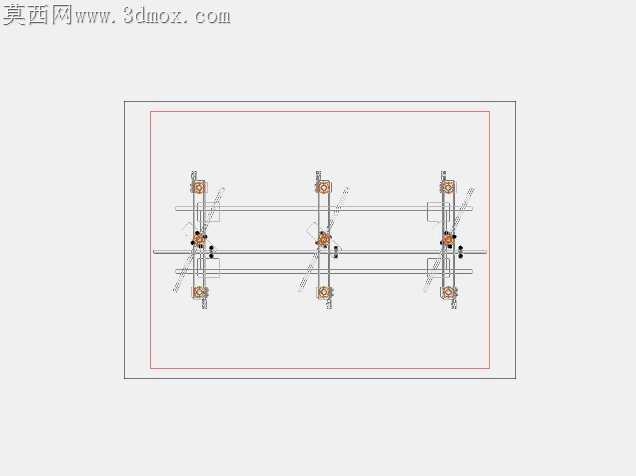

户外高压双断隔离开关结构设计

户外敞开式隔离开关长期暴露在风沙、覆冰、强紫外线环境下，传统单断口结构在分闸位置容易出现绝缘间隙不足、触头积污闪络的隐患，双断口的排布从根源上拉长了分闸后的绝缘爬电路径，每相独立的两个断口分摊了系统恢复电压，哪怕单个断口出现触头烧蚀、接触电阻超标的情况，另一处断口仍能维持可靠的绝缘隔离性能。支撑绝缘子采用大、小伞裙交替的排布结构，相邻伞裙的伸出差刻意做了梯度设计，暴雨天气下水流不会顺着伞裙边缘连续导通，覆冰时节冰凌也难以在伞间形成连续导电通路，绝缘子底部和钢支架的连接位置预留了2mm的密封胶填缝间隙，避免雨水渗入法兰接缝造成金属件锈蚀胀裂，顶坏瓷件。导电闸刀的转动轴没有采用常规的光滑圆柱配合，轴表面加工了三道环形储油槽，槽内填充的低温润滑脂可以在零下四十度的环境下不凝固，长期户外运行不用频繁补涂润滑脂，也不会出现转轴锈死、分闸卡涩的故障。每相的两个断口闸刀通过联动拉杆实现同步动作，拉杆的长度调节端采用细牙螺纹配合，调节行程控制在±15mm范围内，安装时可以精准调整两个断口的分合闸同期性，避免出现单侧断口先分先合、拉弧烧损触头的问题，拉杆和闸刀摇臂的连接位置采用自润滑轴套，不用额外加装润滑油嘴，减少后期运维的工作量。钢支架的斜撑排布没有采用等角度对称设计，而是顺着设备常年主导风向调整了斜撑的受力角度，强风天气下支架的固有频率避开了风振频率区间，不会出现绝缘子根部长期受交变应力断裂的问题，支架横梁上的绝缘子安装孔做成长圆孔，现场安装时可以根据母线的实际排布偏差微调绝缘子的安装位置，不用现场扩孔破坏支架的镀锌防腐层。触头部位的压紧弹簧采用外置式结构，弹簧完全藏在防雨罩内部，不会直接被雨水、潮气侵蚀出现弹力衰减，防雨罩的下边缘特意做了外翻的滴水檐，凝结的露水会顺着檐边滴落，不会顺着罩体缝隙流进触头接触面上，避免触头氧化造成接触电阻升高、运行中发热烧损。接地刀的转轴和主闸刀转轴之间设计了机械联锁挡板，只有主闸刀完全分闸到位后，接地刀才能合闸，接地刀完全分闸到位后，主闸刀才能进行合闸操作，从机械结构上杜绝了带负荷拉合隔离开关、带电合接地刀的恶性误操作风险，联锁挡板的配合公差控制在0.5mm以内，既不会出现卡涩拒动的情况，也不会因为间隙过大失去联锁防护作用。
