本田CBR600摩托车右置动力总成结构还原

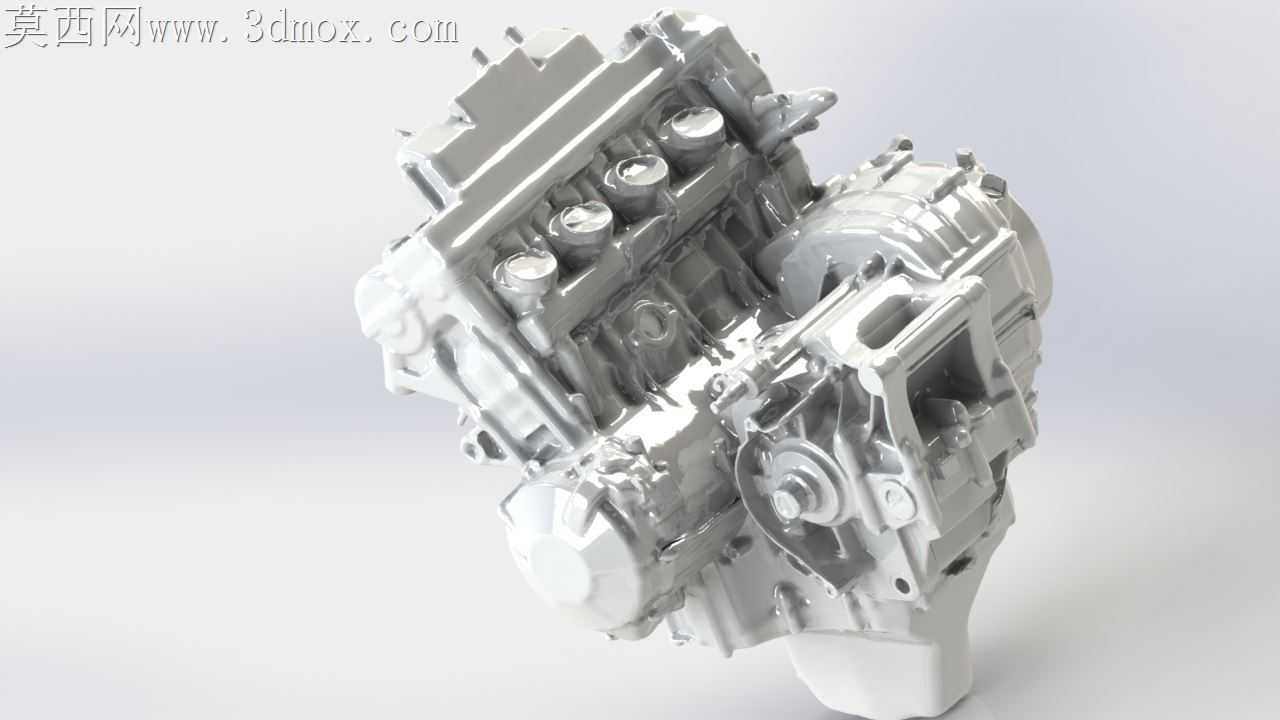

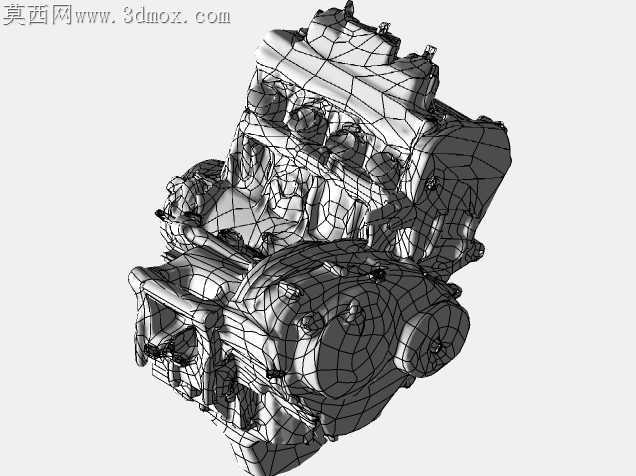

直列四缸摩托发动机的缸体与变速箱集成壳体，一直是小排量高转动力单元加工里的公差重灾区，这款扫描还原的CBR600右后发动机结构，刚好把量产机型里那些容易被忽略的装配避让细节完整呈现出来。缸盖部分的四个火花塞安装座周边，预留的冷却水道壁厚差控制在1.2mm以内，扫描数据里能清晰看到原厂为了避免高转工况下缸盖热变形，特意在进气道侧做了三道深度0.8mm的应力释放槽，这类细节如果只靠正向测绘很容易遗漏，后续做改装缸盖加工时，没做对应槽位的缸盖在持续万转工况下，很容易在火花塞座周边出现细微裂纹。右侧的离合器边盖结合面，原厂做了一圈宽度2.3mm的密封胶槽，槽体深度并不是均匀的，靠近曲轴输出轴的位置胶槽深度比周边浅0.2mm，这个细微的高差是为了抵消曲轴转动时带来的箱体微变形，避免密封胶被挤压溢出导致的渗油问题，很多复刻件做边盖时把胶槽做成等深结构，装车后跑个几千公里就会在输出轴位置出现油迹。变速箱与缸体的连接筋位，扫描数据里能看到筋条的走向完全贴合内部齿轮的传力路径，不是规整的等厚加强筋，靠近输出轴轴承座的位置筋厚达到5mm，往缸体上部延伸时逐渐收窄到2mm，这种变厚度筋位既可以控制整机重量，又能把齿轮啮合产生的振动快速分散到整个箱体，避免局部共振带来的异响。油底壳的安装法兰面，原厂在每个螺栓孔周边都做了直径8mm的凸台，凸台高度比法兰面高0.15mm，这个设计是为了让螺栓锁紧时的压力集中在密封区域，不会因为法兰面受力不均导致密封垫压合不实，很多维修替换的副厂油底壳没做这个凸台结构，哪怕按规定扭矩打紧螺栓，也容易在冷热交替后出现漏油。右侧的正时链条张紧器安装位，周边的壳体做了局部加厚，加厚区域刚好覆盖张紧器工作时的受力方向，避免张紧器长期顶紧带来的壳体局部凹陷，这个位置如果出现凹陷，会导致正时链条张紧度不足，高转下容易出现跳齿顶气门的严重故障。整机的外部管线固定座，每个卡座的开口角度都对应了原厂管线的走向，没有多余的避让空间，既可以避免管线在振动下出现晃动磨损，又不会给装配带来多余的干涉，这类细节在逆向建模时很容易被简化，做出来的模型看着外形一致，实际装车时就会出现管线装不上、固定位错位的问题。
