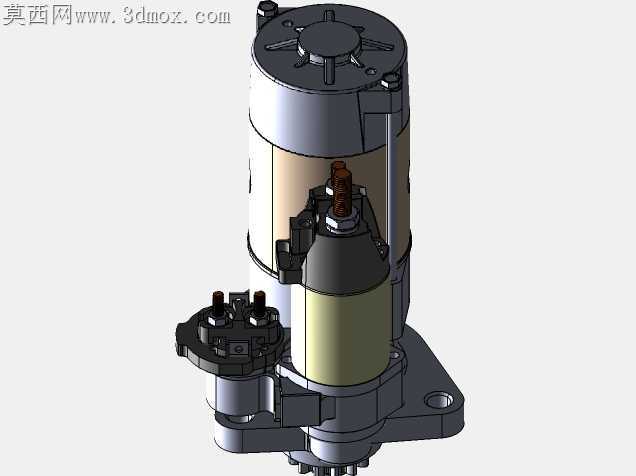

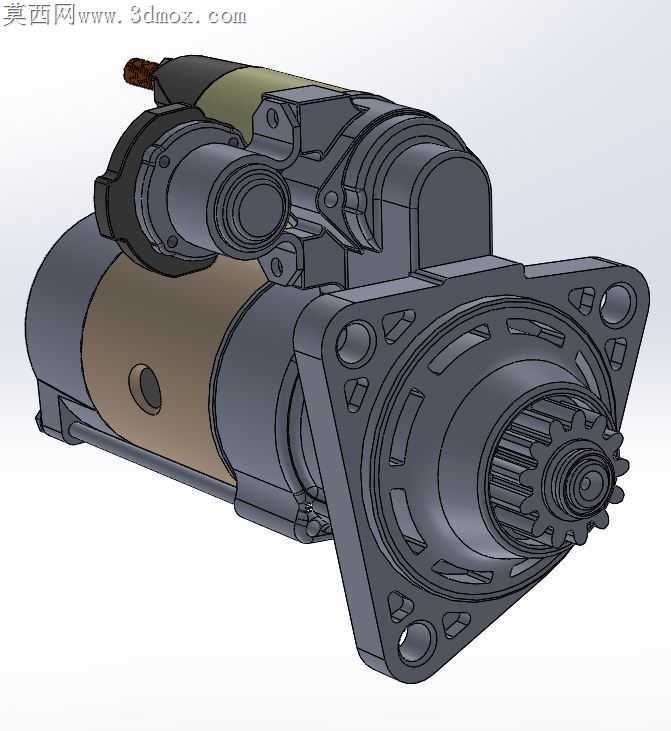

斗山1146发动机配套起动马达结构设计

重型柴油发动机冷启动瞬间的啮合冲击，一直是起动机端盖开裂、驱动齿轮打齿的核心诱因，这款适配斗山1146机型的起动机，在结构设计阶段就把装配公差匹配和工况冲击冗余放在了首位。前端法兰安装面的四个螺栓孔位做了0.2mm的沉台公差带，现场装机时能抵消缸体安装面的平面度误差，避免螺栓锁紧后法兰面翘曲导致的驱动轴同轴度偏差，要知道同轴度超差0.1mm，齿轮啮合时的偏载力就会提升40%，冷启动高扭矩输出时很容易出现断齿故障。驱动端的齿轮轴采用阶梯式定位结构，啮合弹簧的预压行程做了1.5mm的冗余设计，拨叉推动齿轮伸出时不会出现顶齿硬卡，就算飞轮齿圈存在局部磨损，齿轮也能顺着齿面倒角滑入啮合位，不会出现打齿后电磁开关持续吸合烧蚀触点的问题。电磁开关与电机主体的连接支架做了加强筋过渡，没有采用常见的薄钢板折弯结构，改用一体化铸铝成型的支架，大电流吸合时的震动不会传导到电机碳刷位置，避免碳刷因为持续震跳出现异常磨损，延长碳刷更换周期。电机壳体的表面散热筋没有做等距排布，靠近电磁开关的一侧筋条高度降低2mm，给接线端子留出足够的接线空间，现场维修时不用刻意弯折粗线径的电源线，避免线芯断裂导致的启动电压不足。后端盖的铜套位置做了储油槽设计，装配时填充高温润滑脂后，能在长时间高负荷启动工况下保持轴套润滑，不会因为干磨出现轴颈抱死。单向离合器的滚柱型腔做了微角度斜面优化，扭矩传递时滚柱能瞬间锁止，启动完成后又能快速脱开，不会被飞轮反拖导致电机超速损坏。拨叉的铰接点采用自润滑衬套，没有用传统的金属销轴硬摩擦，频繁启动的工况下铰接位不会出现松旷，避免齿轮伸出不到位导致的啮合长度不足。
