闭式循环氢燃料动力系统结构设计

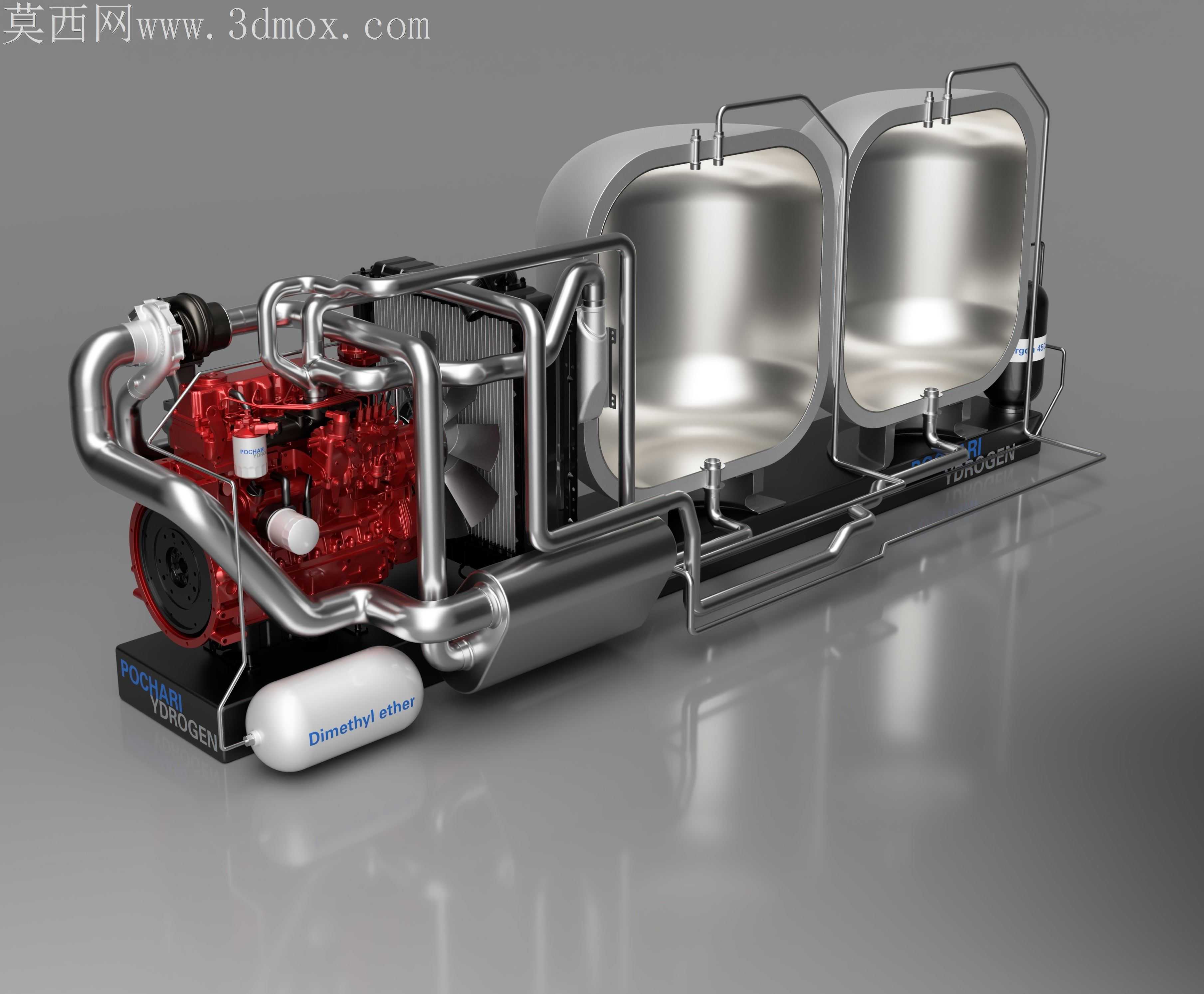

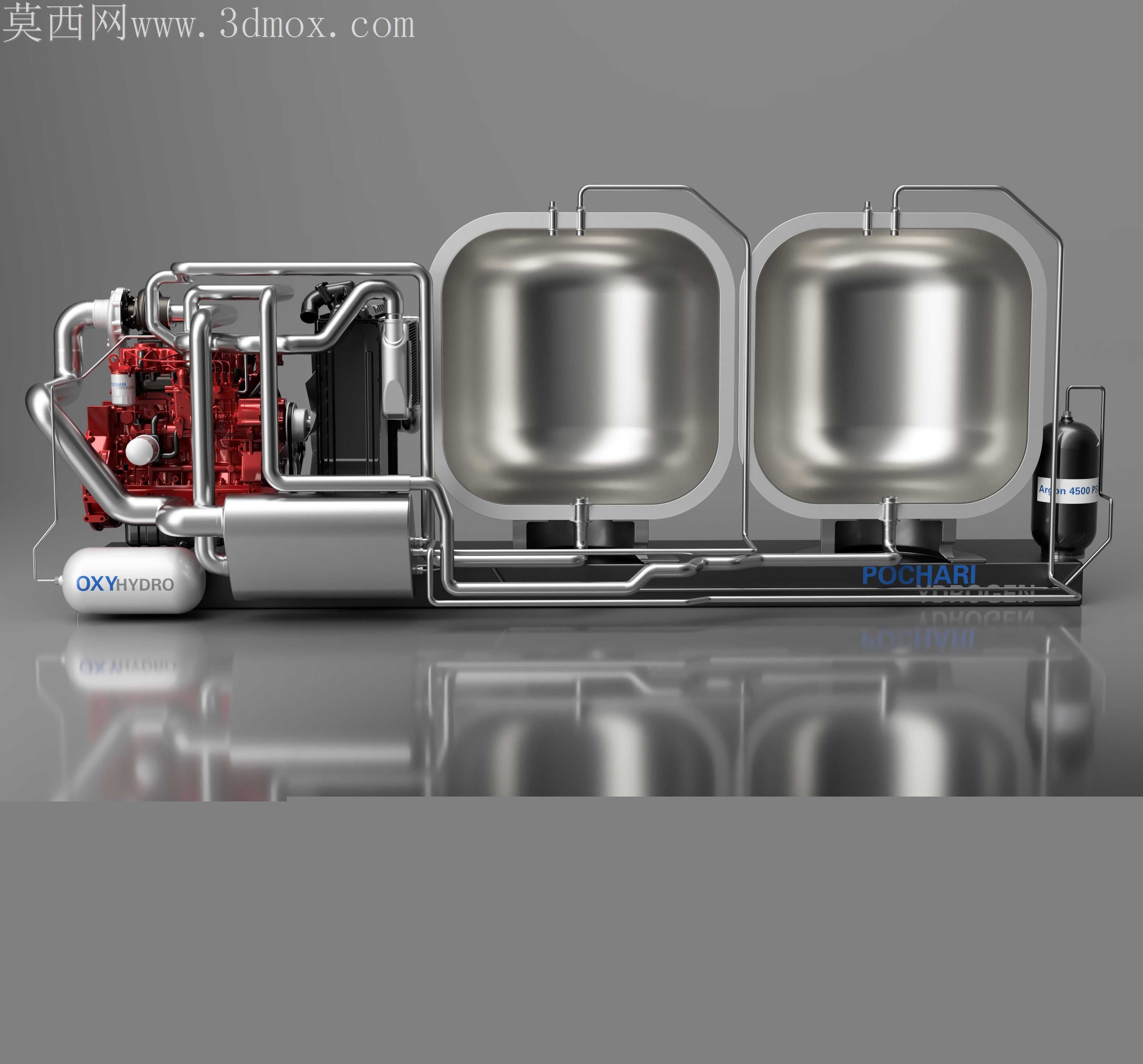

传统内燃机改闭式氢循环的核心痛点，在于工质冷凝回收的管路干涉与密封可靠性，这套三维结构在布局阶段就规避了常规改装中常见的管路弯折应力集中问题。红色缸体区域的进出气接口，没有沿用原厂柴油机的同侧排布逻辑，而是将氢气输入管、水蒸气导出管分置缸盖两侧，错开涡轮增压器的高温辐射区，避免管路长期受高温烘烤出现密封件老化失效。两个立式不锈钢储凝罐的支撑脚做了下沉式嵌合设计，和底部机架的安装槽预留了0.2mm的装配公差，既保证罐体安装后不会因整机振动出现横向窜动，也给后期拆装更换密封垫片留出了操作空间，不用拆解周边管路就能完成维护。缸体旁的白色醚类辅助燃料储罐，固定卡箍的弧度做了微调整，避开了罐体上的液位传感器凸起位置，不会出现卡箍压损传感器引线的问题。连接储凝罐和冷凝器的金属管路，所有弯折处都采用大圆弧过渡，没有出现直角弯折的流道突变，能减少水蒸气冷凝回流时的流阻，避免液态水在管路低洼处积存造成的工质循环不畅。涡轮端的进气旁通管做了隔热层包覆的结构预留，管身和旁边的冷却风扇叶片之间留足了安全间隙，不会出现风扇转动剐蹭管路的隐患。这套结构没有追求极致的紧凑化，反而在各个易损部件周边都留出了检修操作空间，比如喷油器、火花塞的拆装位置，没有被周边管路遮挡，日常维护不用大规模拆解外围部件。储凝罐顶部的快开式密封盖，卡扣位置做了定位凸点设计，闭合时能自动对齐密封槽，不会出现密封圈错位导致的工质泄漏。整套动力单元的重心落在底部机架的中心区域，前后配重差控制在合理范围，安装到移动载具上不会出现偏载导致的振动异常。管路的固定管夹都布置在机架的预设安装凸台上，没有直接在罐体、缸体的薄壁位置额外打孔，避免破坏部件本身的结构强度。冷凝水的导出管路从储凝罐底部最低位置引出，没有残留积液的死角，能保证工质循环过程中液态水完全回流到处理单元，不会因为积水结冰堵塞管路，适配低温工况下的使用需求。
