CSWA考核用带安装孔槽限位固定块

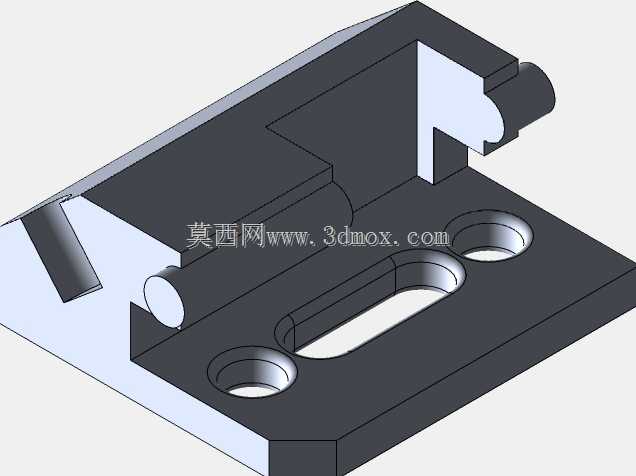

这款固定块属于机械装配中常用的定位限位类构件，在小型自动化生产线的工位定位、非标检测工装的工件夹持、教学考核类的机械结构装配场景中都有广泛应用，日常也常作为小型模组的行程限位挡块、气动元件的安装基座使用。从结构设计来看，底座部分开设了两个圆形沉头安装孔与一个长条形腰型调节孔，沉头孔可适配对应规格的内六角圆柱头螺钉，安装后螺钉头部不会突出底座平面，避免与其他运动部件发生干涉；腰型孔则预留了安装位置的调节余量，装配时可根据实际对位需求沿腰型孔长度方向微调固定块的安装位置，降低安装孔位的加工精度要求，适配现场装配的公差偏差。主体立板部分设置了两处带圆弧过渡的卡槽结构，卡槽的圆弧面可与对应直径的圆柱类杆件、导向轴的外圆柱面贴合，实现径向的定位约束，同时立板侧面伸出的圆柱凸台可嵌入配套构件的凹槽内，限制装配部件的轴向窜动，保证装配后整体结构的位置精度。设计时整体采用直角过渡与局部圆弧倒角结合的方式，所有受力棱边都做了小尺寸圆角处理，既避免热处理或受力时出现应力集中开裂的问题，也能去除加工毛刺，防止装配时划伤操作人员。安装边界方面，底座平面为主要安装基准面，装配时需保证与安装基板的平面度贴合，沉头孔的中心距、腰型孔的长度行程都经过尺寸校核，可适配常见的30系列、40系列铝型材安装基面，也可直接固定在钢制工装平台的T型槽对应位置。立板部分的卡槽与凸台的同轴度、位置度公差按照中等精度机械加工要求设定，可满足普通工装、教学实训结构的装配精度需求，不需要过高的加工成本就能实现稳定的定位限位功能，在CSWA技能考核的建模练习中，这类零件也常用来考察草图绘制、特征拉伸、切除、圆角处理的基础建模能力，帮助练习者掌握安装孔、腰型槽、配合卡槽这类典型机械结构的建模逻辑与工程化设计思路，理解实际装配中公差预留、安装调节、防干涉设计的实际意义。
