CSWA技能考核用机械零件结构设计

在机械设计技能实训与考核场景中，这类结构件常作为实操建模、装配能力验证的典型载体，多用于职业技能等级评定、院校机械类专业实操考核环节，用来检验从业者对基础零件结构拆解、特征建模、装配约束逻辑的掌握程度。从实际功能来看，该构件属于小型机械传动与定位组合单元，集成了轴类配合面、卡槽定位结构、凸台限位特征，可作为小型工装夹具的定位模块、教学演示用机械传动单元的组成部分，也能作为简易玩具类机械结构的核心连接构件，实现相邻部件的旋转支撑、滑动限位以及卡扣式快速装配。

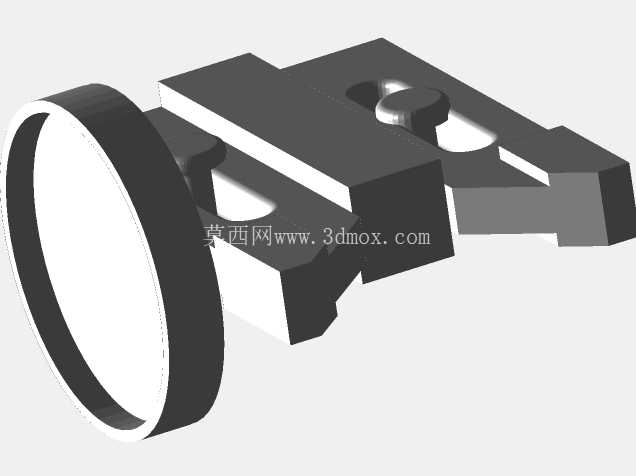

设计过程中，首先要明确各特征的功能边界：左侧大直径环形结构为旋转配合面，表面粗糙度需满足转动副的低摩擦要求，内孔与对应轴件采用间隙配合，保证转动过程无卡滞，环形端面的凸缘结构用于轴向限位，避免配合轴件出现轴向窜动；中部的块状基体为整个构件的承载主体，所有功能特征均依托基体延伸设计，基体上开设的通槽为滑动让位结构，可容纳相邻零件的滑动行程，槽体边缘的倒角设计既可以去除加工毛刺，也能在装配时起到导向作用，降低装配对位难度；基体上方的圆柱形凸台为定位销结构，与相邻零件的定位孔配合，实现装配时的快速对位，同时承受横向剪切力，保证装配后组件的位置精度；右侧延伸的阶梯状结构为卡扣连接端，通过尺寸过盈设计实现与对应卡槽的快速卡接，无需额外紧固件即可完成组件的预固定，适合快拆式结构的装配需求。

从安装边界来看，该构件整体尺寸紧凑，左侧环形结构的外径为整个零件的最大回转直径，安装时需预留对应直径的转动空间，避免转动过程中与周边结构发生干涉；基体部分的长宽尺寸决定了其在装配体中的安装占位，底部平面为安装基准面，平面度需控制在合理公差范围内，保证安装后整体的稳定性；右侧卡扣结构的伸出长度需匹配对应卡槽的深度，保证卡接到位后无松动，卡扣两侧的让位缺口为装配时的弹性变形预留空间，避免卡接过程中出现结构断裂。

建模过程中需注意各特征的先后逻辑，优先绘制基体的拉伸轮廓，完成主体结构后再添加环形旋转配合结构、定位凸台、卡扣端等附属特征，所有倒角、圆角特征需在主体特征完成后统一添加，避免特征建模过程中出现参考丢失的问题；装配验证时需重点检查旋转副的配合间隙、卡扣的卡接行程、定位凸台与孔的对位精度，确保各运动部件的活动行程无干涉，固定连接部位无松动。这类结构虽然整体尺寸不大，但涵盖了机械设计中最常见的拉伸、旋转、切除、倒角等建模特征，同时包含了转动配合、卡扣连接、定位限位等典型机械连接形式，非常适合作为基础建模能力考核的载体，也能作为小型机械装置的功能构件直接使用，在教学实训、简易机械装置开发、玩具结构设计等场景都有实际应用价值。
