日常清洁用手动牙刷结构设计方案

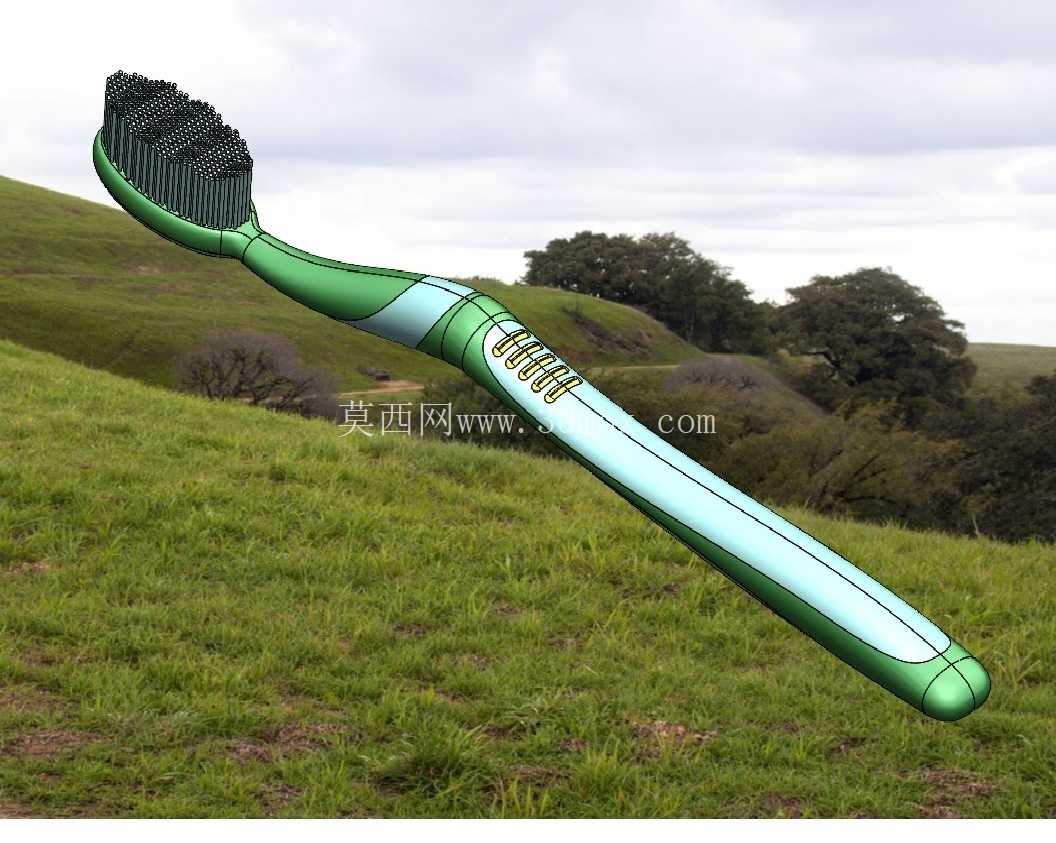

　　这款手动牙刷的结构设计，首先要匹配日常口腔清洁的实际使用场景，覆盖成人日常居家、差旅携带的全场景使用需求，核心用途是通过刷毛与牙面、牙缝的物理摩擦，配合牙膏清除牙面菌斑、食物残渣，维护日常口腔卫生。从功能特性来看，整体分为刷头、刷颈、刷柄三个功能区段，每个区段的结构设计都对应实际使用的受力与操作需求。刷头部分采用椭圆收窄的轮廓，边缘做R0.8的圆角过渡，避免刷牙时剐蹭口腔内壁造成不适，刷头植毛区排布42束高密度刷毛，每束刷毛的植入深度控制在2.2mm，保证刷毛固定强度的同时，预留足够的刷毛弹性变形空间，刷毛顶端做磨圆处理，减少对牙龈的物理刺激；刷颈部分做12度的倾斜弯折，这个角度是经过反复调整的，能够匹配普通人握持刷柄时，刷头自然贴合后牙咬合面的角度，减少使用者手腕调整的幅度，清洁后槽牙区域时不需要刻意大角度翻转手腕，降低长时间刷牙的手腕疲劳感。刷柄部分的设计重点考虑握持的防滑性与受力平衡，整体采用符合人体工学的变截面轮廓，握持区做内凹的弧面贴合指腹，表面设置0.3mm高的细密防滑凸筋，即使沾有水渍或者牙膏泡沫也不会出现打滑的情况，刷柄尾部做圆钝的球形收尾，避免放置或者拿取时尖锐边角划伤手部，同时尾部的配重经过调整，让整支牙刷的重心落在握持区中心位置，握持时不会出现头重脚轻的情况，操控刷头的力度反馈更直接。

　　设计过程中首先确定了整体的尺寸边界，整支牙刷总长度控制在190mm，其中刷头长度32mm，最大宽度12mm，刷颈最小截面直径5mm，刷柄握持区最大直径14mm，尾部最大直径10mm，所有的尺寸都参考了成人手部平均尺寸与口腔开合的舒适范围，既不会因为刷柄过粗导致握持费力，也不会因为刷头过大无法深入口腔后部清洁。结构设计上充分考虑注塑生产的工艺要求，所有的外表面拔模斜度控制在1.5度，避免注塑脱模时出现表面划伤，壁厚整体控制在2mm均匀过渡，没有出现壁厚突变的区域，防止注塑成型后出现缩痕、翘曲的缺陷，刷颈与刷头、刷柄的连接位置做渐变的圆弧过渡，避免应力集中，正常使用时反复弯折也不会出现断裂的情况。

　　实际使用过程中，刷柄的防滑结构能够适配干手、湿手两种握持状态，刷毛的排布密度兼顾清洁效率与刷毛的回弹性能，不会因为刷毛过密导致牙膏残留难以冲洗，也不会因为刷毛过疏降低清洁效率，刷颈的弯折角度能够让刷头轻松到达下牙内侧、上牙后区等普通直柄牙刷难以清洁的位置，不需要使用者刻意张口过大就能完成全口牙齿的清洁。另外设计时也考虑了日常放置的需求，刷柄可以平稳放置在洗手台平面上，不会因为重心偏移滚落，整体的外表面没有多余的凹槽或者缝隙，避免使用过程中积存牙膏、水渍导致细菌滋生，日常冲洗时可以快速清洁整个刷体表面，没有卫生死角。

　　从结构强度来看，刷颈部分的抗弯折强度经过校核，施加15N的侧向力时不会出现永久变形，正常使用过程中不会因为刷牙力度过大导致刷颈弯曲无法复位，植毛的拉拔力每束都能达到15N以上，正常使用不会出现掉毛的情况。整个设计没有多余的装饰结构，所有的曲面、凸筋结构都服务于实际使用功能，没有为了外观增加不必要的工艺难度，适合大规模注塑量产，零部件一体化成型不需要额外的装配工序，生产效率高，成品一致性好。
