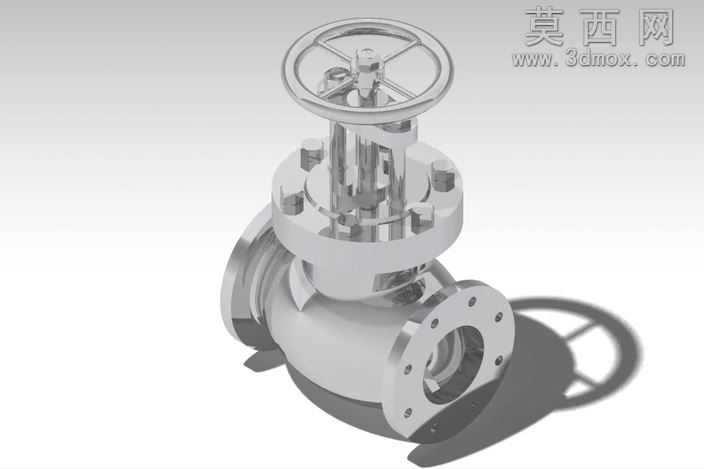

法兰连接式手动截止阀三维结构设计

本模型为法兰连接式手动截止阀，采用三维参数化建模方式完成全结构构建，建模过程严格遵循工业截止阀的实际设计规范，完整还原了阀门的所有核心组成部件。模型整体包含手轮、阀杆、阀盖、阀体、密封组件、法兰连接端六大核心模块，各部件间的装配关系完全匹配实际工业产品的装配逻辑，可清晰展示截止阀的内部流道结构与动作原理。建模阶段首先基于截止阀的通径参数完成阀体基体的轮廓构建，针对阀体的异形流道部分采用多截面放样结合布尔运算的方式成型，保证流道内壁的过渡顺滑，符合流体输送的阻力设计要求；法兰连接端严格按照对应压力等级的法兰标准进行建模，完整还原了螺栓孔的分布位置、密封面的凸台结构，确保连接结构的尺寸精度符合工业应用标准。手轮部分采用轮辐式结构建模，轮缘与轮毂间的支撑筋做了圆角过渡处理，还原实际铸件的工艺特征；阀杆部分采用梯形螺纹结构建模，完整绘制了螺纹的牙型轮廓，可直观展示阀杆升降的传动逻辑；阀盖与阀体的连接部位还原了螺栓紧固的装配结构，同时预留了密封填料的安装位置，清晰呈现截止阀的动密封、静密封设计结构。材质渲染阶段针对不同部件匹配对应工业材质，阀体、阀盖等金属承压部件赋予抛光不锈钢材质，调整金属材质的反射率与粗糙度参数，还原不锈钢金属的哑光金属质感，同时通过环境贴图模拟金属表面的真实光影反射效果；密封件部位赋予非金属橡胶材质，调整材质的漫反射颜色与高光参数，区分金属与非金属部件的视觉差异；手轮部分可根据实际产品需求匹配铸铁或铸钢材质，通过材质参数的调整区分不同部件的加工工艺特征。模型整体结构完整，无缺失的装配部件，各部件间无干涉问题，可用于截止阀的结构原理展示、管路系统装配模拟、产品宣传渲染等多个场景，建模过程中对所有特征进行了参数化关联，可通过修改核心参数快速调整阀门的通径、压力等级等关键尺寸，适配不同的管路设计需求。
