对夹式软密封蝶阀三维结构设计

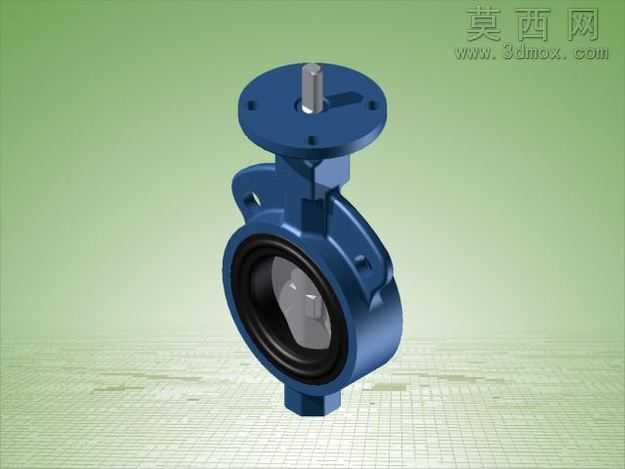

本模型采用三维参数化建模方式完成对夹式软密封蝶阀的全结构还原，建模过程中严格遵循管道阀门通用设计标准，对阀体、阀板、阀杆、密封胶圈、顶部连接法兰等核心部件进行独立建模后完成装配约束，确保各部件间的配合关系符合实际生产装配公差要求。建模阶段首先完成阀体主体的轮廓绘制，通过拉伸、旋转、倒角等基础特征命令构建对夹式阀体的中空流道结构，对阀体两侧的连接耳、底部定位凸台进行细节特征处理，还原铸件阀体的工艺倒角与安装定位结构；其次完成蝶板的曲面建模，采用流线型弧面结构设计，匹配流道通径尺寸，确保蝶板在0-90度启闭行程中无结构干涉，同时优化蝶板与阀杆的连接卡槽结构，还原扭矩传递的配合面特征。密封结构部分单独构建丁腈橡胶材质的阀座密封圈模型，还原密封圈的唇口密封结构，模拟密封圈与阀体、蝶板的过盈配合状态，确保密封结构的设计合理性。顶部驱动连接法兰部分按照标准法兰尺寸建模，预留阀杆穿出的轴孔、连接螺栓孔，同时还原阀杆顶部的扁方驱动结构，匹配执行器安装的接口标准。材质渲染阶段，为阀体、蝶板、阀杆、连接法兰等金属部件赋予深蓝色铸钢材质，调整材质的粗糙度、金属度参数还原铸件表面的哑光金属质感，为密封胶圈赋予黑色橡胶材质，调整漫反射与高光参数还原橡胶件的半哑光弹性质感，场景采用浅绿渐变背景搭配网格地面，添加柔和的环境漫反射光照，突出阀门整体的结构层次与部件区分度。设计过程中重点考量阀门的实际工况适配性，对夹式结构适配标准管道法兰间距，软密封结构可实现管路的零泄漏截断，整体结构紧凑、启闭扭矩小，可应用于给排水、海洋管路、常规化工流体输送等场景的管路通断控制，模型完整还原了产品的生产级结构特征，可用于产品结构展示、安装模拟、教学演示等场景。
