带内部结构展示的液压阀三维设计作品

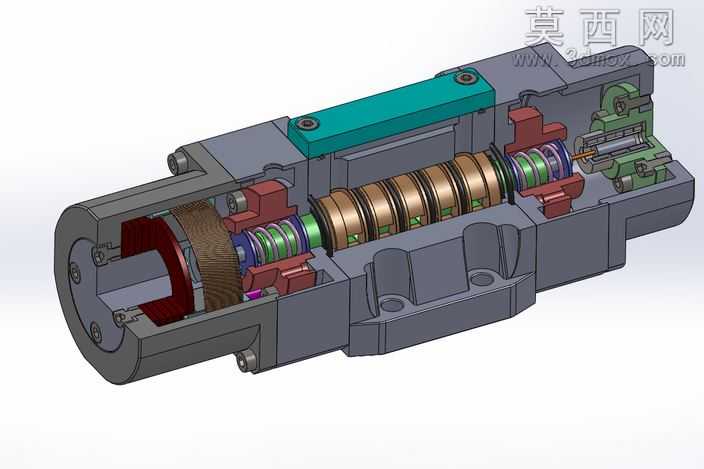

本作品为液压阀的全参数化三维建模成果，采用剖视视角完整呈现产品内部全部结构细节，建模过程严格遵循液压元件的设计规范与装配逻辑，所有零件均按照实际生产的尺寸公差要求进行参数化绘制，可直接用于结构验证、装配干涉检查以及后续的工程图导出工作。建模阶段从液压阀的核心功能出发，首先搭建主阀体的基体结构，对阀体的安装孔位、油道腔体、密封槽位进行精准绘制，保证外部安装接口与内部流道的尺寸精度，还原阀体作为承载主体的结构强度特征。随后依次完成阀芯组件、多级复位弹簧、密封件、端盖、调节机构等所有内部零件的建模，其中弹簧部分采用螺旋扫描特征生成，精准还原弹簧的节距、丝径、有效圈数等参数，还原弹簧在阀腔内的预压缩装配状态；阀芯部分根据液压阀的流量控制特性，绘制出对应的节流槽、密封台肩结构，清晰展示阀芯与阀腔的配合间隙设计。装配过程采用自底向上的装配方式，按照实际装配顺序添加同轴、重合、间隙等配合约束，完整还原各零件的装配关系，通过半剖的展示方式，将内部叠装的弹簧组、多段阀芯、密封组件、调节端的反馈机构全部直观呈现，清晰展示液压阀在工作状态下的油液流通路径、阀芯动作空间、弹簧复位的作用位置。材质渲染阶段针对不同零件的实际材质进行区分设置，阀体部分采用灰铸铁材质效果，还原铸件的哑光金属质感；弹簧、阀芯等运动零件采用铜合金与合金钢材质，区分不同金属的色泽与反光特性；密封件采用橡胶材质的哑光深色效果，端盖的调节组件做了表面氧化处理的质感区分，让整个剖视模型的不同部件辨识度极高，能够清晰区分固定件、运动件、密封件的结构边界。整个模型完整还原了液压阀的工作原理结构，可用于液压系统的原理演示、产品结构优化、教学培训等场景，所有特征均保留建模参数，可根据实际设计需求调整通径、压力等级等核心参数，快速衍生出不同规格的同系列液压阀模型。
