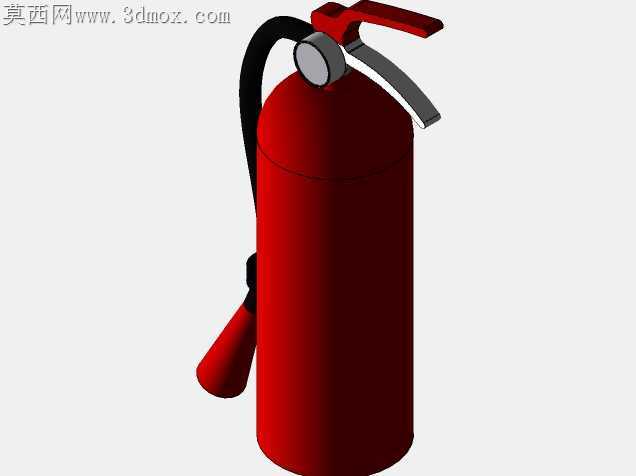

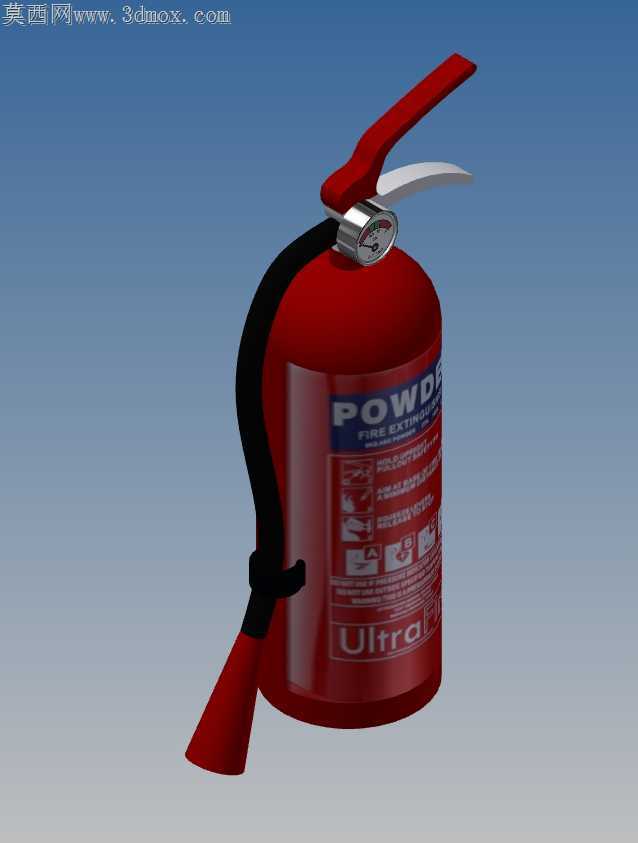

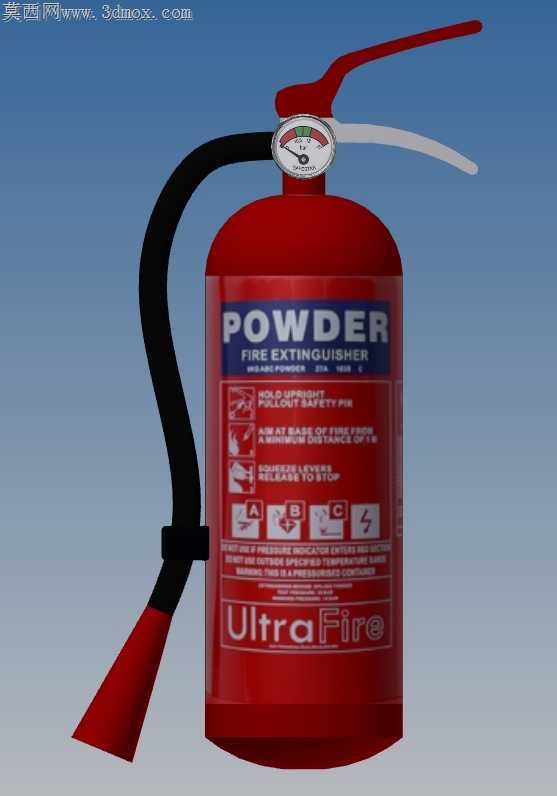

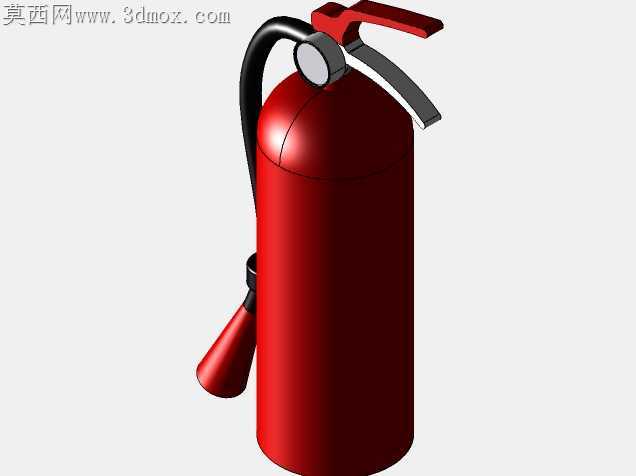

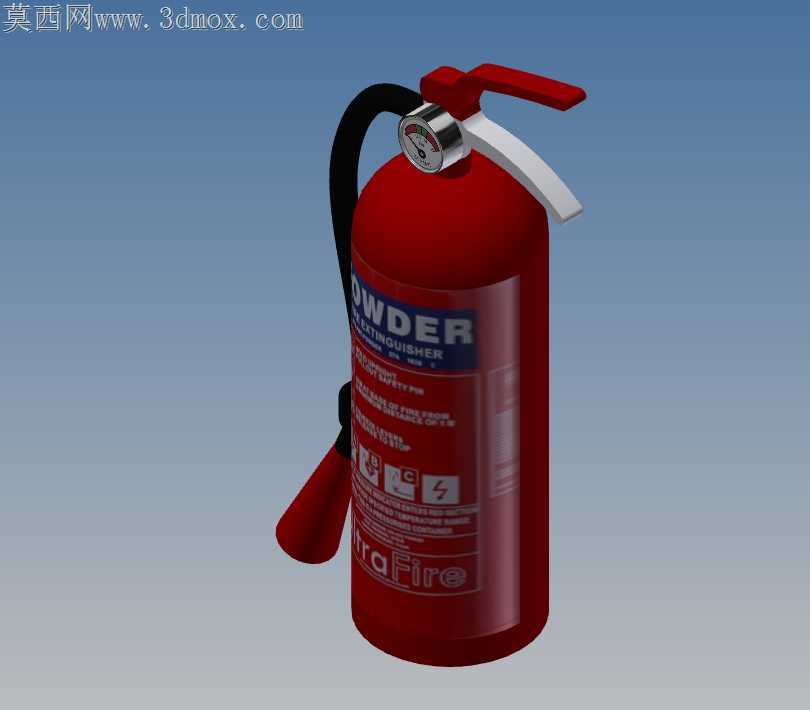

手提式干粉灭火器精细工业三维设计

手提式干粉灭火器的量产加工中，筒体卷边与压把装配的同轴度偏差，一直是小批量试产阶段最容易出现密封失效的核心痛点。这款模型在结构处理上，特意将筒体上端的阀座衔接段做了0.8mm的止口凸台设计，对应压把基座的内嵌凹槽预留了0.12mm的过渡配合公差，既避免了压装时橡胶密封圈被剪切破损，也能让日常维护时的压把更换无需额外打磨适配。瓶身曲面的处理没有采用简单的等壁厚圆柱拉伸，而是在握持区域做了微弧内收的曲面过渡，对应实际生产中钢板冷卷后的应力释放形变，模型里的曲面曲率完全匹配1.2mm厚冷轧钢板的回弹参数，不会出现建模曲面顺滑但实际冲压起皱的问题。喷管与瓶身的衔接卡扣，模型里特意做了15度的偏转角度预留，对应橡胶喷管长期弯折后的疲劳形变，避免实际使用时喷管弯折角度过大导致干粉喷射受阻。压力表的嵌装结构没有做一体化粘接设计，而是保留了螺纹旋接的间隙，对应实际生产中压力表校准后的拆装需求，不会出现模型看着规整但实际装配时压力表无法拧入的问题。瓶身标签区域的曲面做了微凹处理，对应实际生产中丝网印刷的定位需求，避免贴标时出现气泡翘边。压把的保险销插孔做了倒角导向，对应实际装配时保险销的快速插入，不会出现销孔对位偏差导致的装配卡顿。喷管末端的喇叭口做了渐变壁厚处理，靠近衔接端壁厚2mm，出口端壁厚1.2mm，既保证了连接强度，也避免了喷射时喷管抖动幅度过大影响瞄准。瓶底的防滑凸筋高度做了0.5mm的限制，避免放置时凸筋过高导致瓶身晃动，同时也能满足堆叠存放时的防滑需求。所有衔接处的圆角都没有做统一R角处理，而是根据不同部位的加工工艺调整：筒体卷边处R2mm匹配卷边工艺，压把握持处R3mm匹配人体工学，阀座棱角处R0.5mm避免应力集中。这种细节处理完全贴合实际加工的工艺要求，不是单纯追求外观好看的外观模型，每一处结构调整都对应着量产中可能出现的加工、装配、使用问题，能直接作为工艺优化的参考依据，也能用于消防实训的结构拆解教学，让学习者直观看到每个结构设计背后的工程考量，而不是只记住灭火器的外观形状。
