斯特林热力循环发动机结构设计

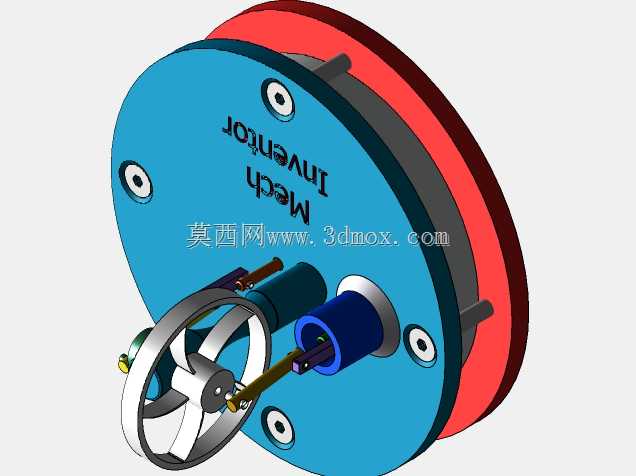

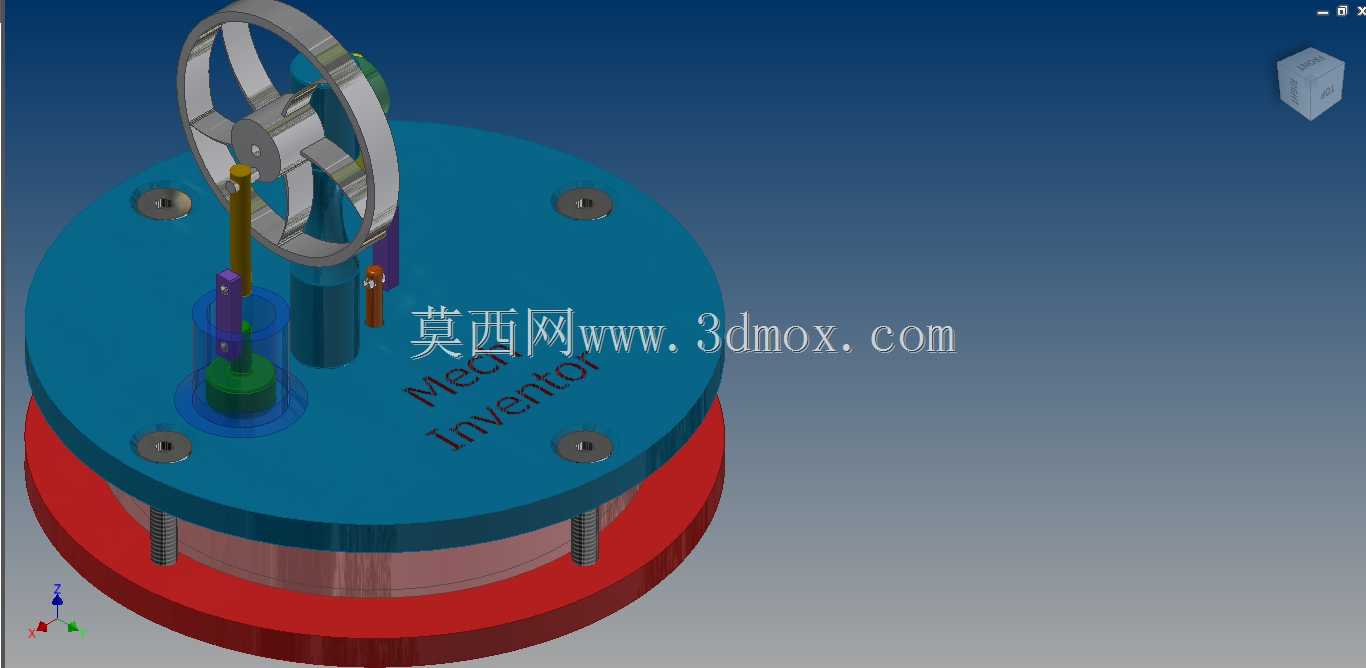

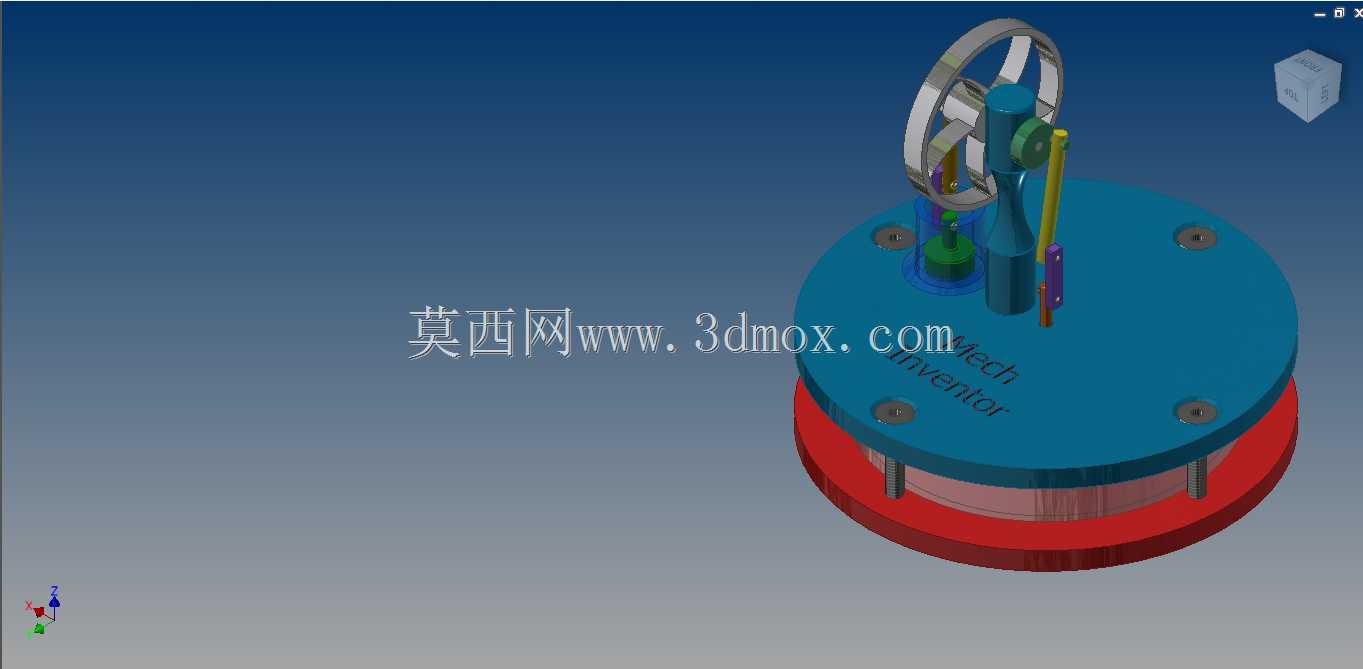

　　这套外燃式热力循环动力装置的三维结构，完整呈现了封闭工质在冷热交替工况下实现热能向旋转机械能转换的核心逻辑。整机采用圆盘式分层布局，底部红色基座作为热源承载与安装基准，上层蓝色板件集成动力气缸、置换腔体、传动支座及飞轮支架，所有运动部件围绕中心轴线与偏心传动点排布，结构紧凑且运动干涉风险可控。

　　从实际应用场景看，这类小型热力机常作为余热回收演示装置、科教实验平台，也可用于低品位热源驱动的微型动力输出验证。其工作依赖封闭腔内气体的热胀冷缩特性：加热侧工质升温升压推动动力活塞上行，冷却侧工质降温收缩形成压差回程，配合置换器调控工质在冷热腔之间的流向，再通过曲柄连杆机构将活塞的往复直线运动转化为飞轮的连续旋转运动。

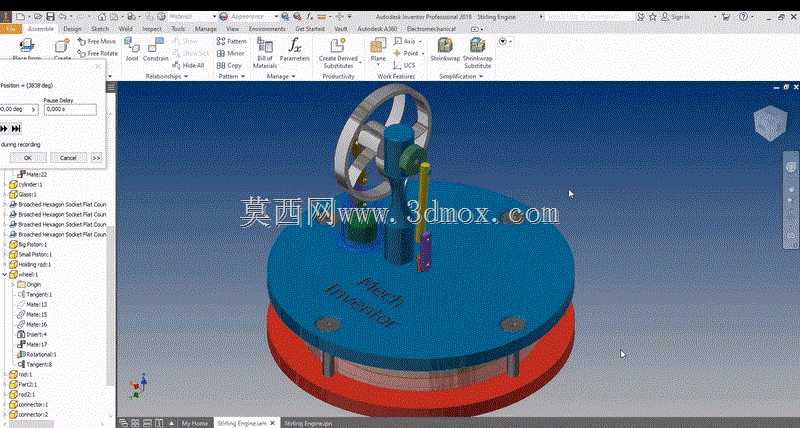

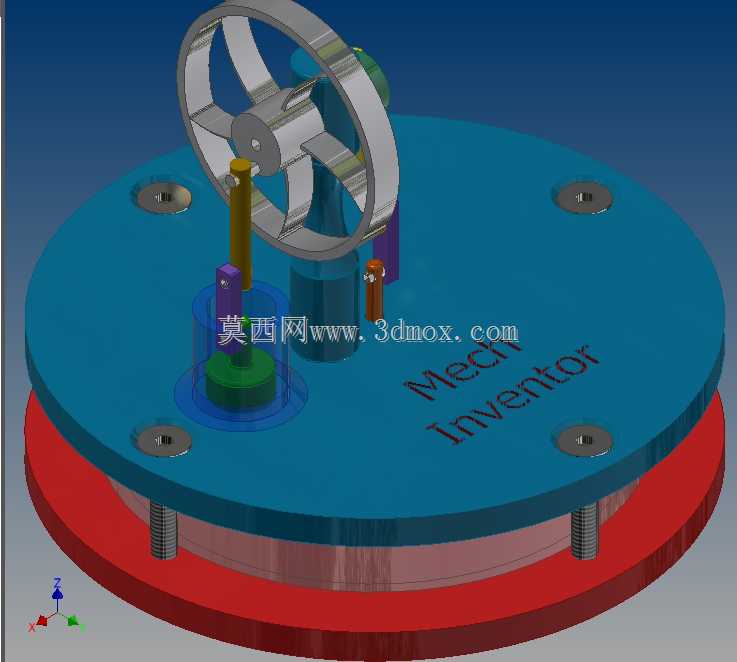

　　设计层面重点处理了三处工程细节：一是双气缸的相位匹配，动力活塞与置换活塞的行程差、偏心轴转角直接决定循环效率，建模时需严格约束连杆长度与曲轴偏心距，保证运动学曲线连续无卡滞；二是飞轮的惯量匹配，轮缘式飞轮储存做功冲程的能量，用以克服其余三个冲程的阻力矩，避免运转出现转速脉动甚至死点停机；三是安装边界的预留，基座圆周分布的紧固孔位用于整机固定，缸体与支架的连接位置保留了密封件与紧固件的装配空间，冷热端之间的隔热距离也在结构中有所体现，减少热量直接传导造成的效率损失。

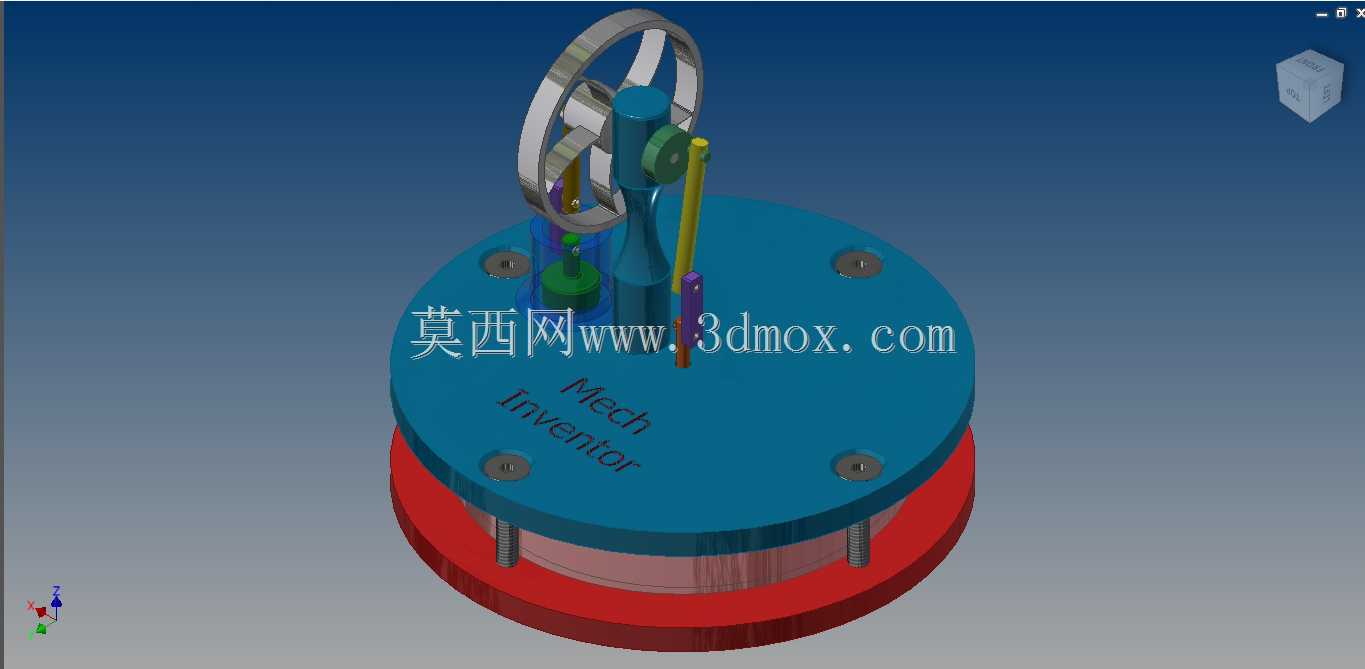

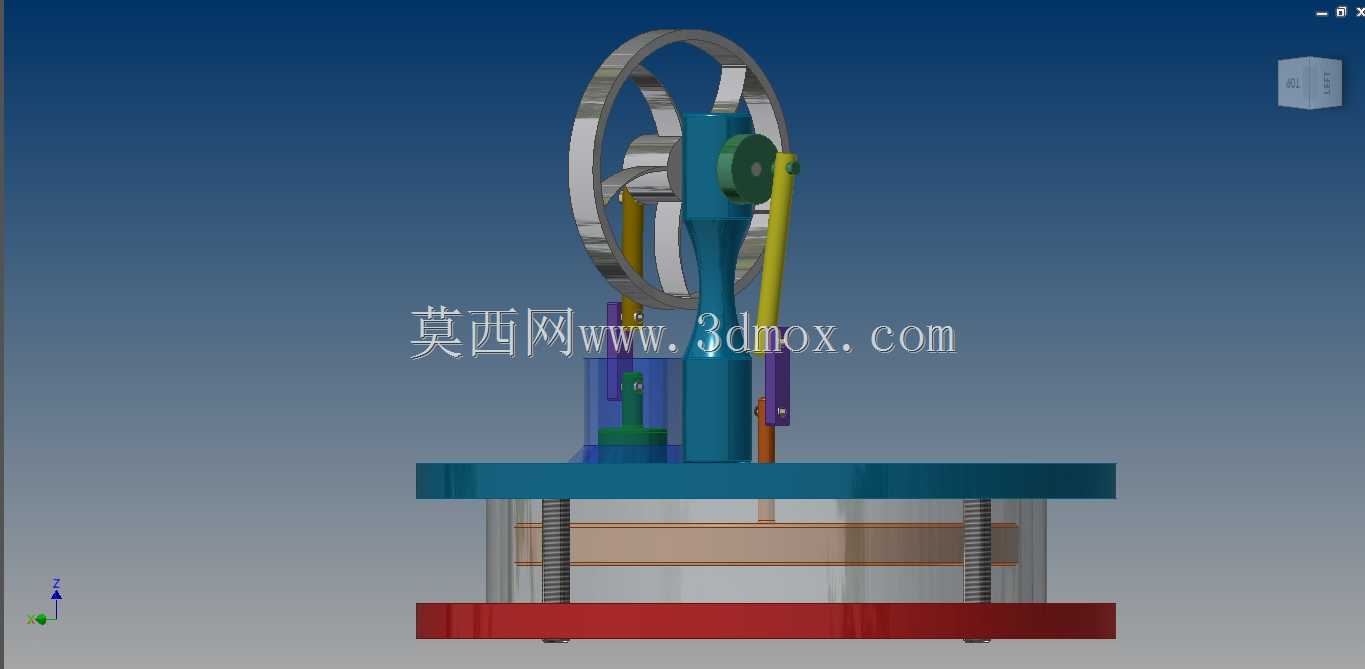

　　外形上整机以圆盘底座为支撑，立式飞轮与竖直缸体形成高低错落的布局，传动杆件裸露在外，便于观察运动时序，也方便后续对密封结构、换热腔体进行迭代修改。建模过程中需反复校验活塞行程与曲轴转角的对应关系，确认连杆在全行程内不与缸壁、支架发生碰撞，同时平衡飞轮重量与转动惯量，既保证运转平顺，又避免整机振动过大。
