手纺器倒印模异形功能结构件

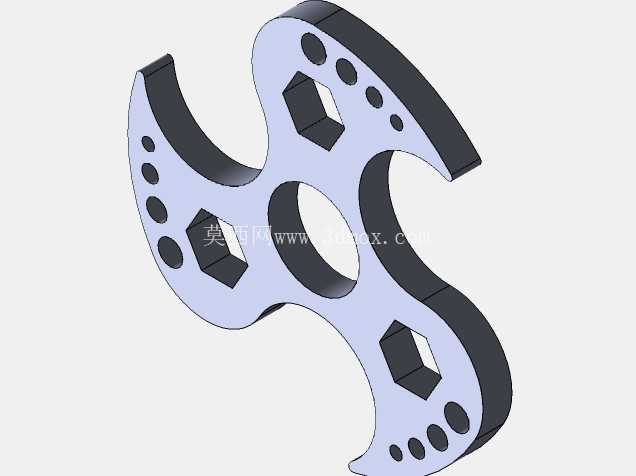

　　该结构件为手纺器配套的倒印模成型构件，整体采用对称异形轮廓设计，在手工纺纱作业场景中承担多重复合功能，既可以作为倒印工序的成型工装完成M8规格螺纹配套的22mm标准roument部件压印定型，也可集成多规格扳手功能应对纺器装配、日常维护中的紧固件拆装需求，无需频繁更换工具即可完成手纺器从组装到调校的全流程操作，适配小型手工纺织工坊、个人手工纺制作业的实际使用需求。从结构设计逻辑来看，构件中部设置大尺寸中心通孔，既作为手持操作的握持定位孔，也可在倒印作业时穿过定位芯轴实现模腔与待加工纺器部件的精准同轴对位，避免压印过程中出现偏斜导致的成型尺寸超差。

　　构件三个延伸臂上分别设置不同规格的内六角沉孔，对应手纺器上常用的三种内六角紧固件尺寸，沉孔深度按照对应螺栓头的标准外露高度设计，既保证螺栓头完全嵌入避免操作时打滑，也控制了整体构件的厚度，兼顾结构强度与手持操作的轻便性。构件边缘的月牙形弧面轮廓并非单纯的造型设计，而是贴合手纺器旋转作业时的握持弧度，操作人员手持构件进行倒印压合或紧固件拆装时，弧面可贴合手掌虎口位置，长时间操作不易产生硌手的疲劳感。沿构件外轮廓均匀排布的多组小圆孔，一方面是为了降低构件整体重量，减少手持操作的负重，另一方面可作为小规格圆柄工具的插孔，在处理纺器上的细小销钉、定位柱时可作为辅助撬动或定位的支点，拓展了构件的使用场景。

　　从安装与适配边界来看，该构件整体外轮廓最大回转半径控制在120mm以内，厚度为8mm，适配常规手工纺器的操作空间，不会因为尺寸过大与纺器上的纱线导向部件、张紧结构产生干涉；中心通孔直径为30mm，可适配市面上多数手纺器的主轴定位轴径，倒印作业时可直接套在主轴上完成定位，无需额外制作定位工装。在铸造工艺适配性上，构件所有的孔位、轮廓均采用圆角过渡，避免铸造过程中出现应力集中导致的冷隔、裂纹缺陷，所有垂直于分型面的面均设置了1.5度的拔模斜度，方便铸造成型后的起模操作，减少后续机加工的余量。

　　构件的功能集成设计思路完全围绕手纺器的实际作业流程展开，没有冗余的结构设计，每一处轮廓、孔位都对应实际使用中的具体需求：比如三个内六角孔的排布角度经过实际操作验证，操作人员手持构件时无需大幅度翻转手腕即可切换不同规格的扳手位，在纺器狭小的装配空间内也能灵活操作；外轮廓的小圆孔直径从3mm到8mm依次排布，对应纺器上不同直径的定位销、导纱柱的拆装需求，遇到卡滞的销钉时可将对应孔径套在销钉端部，轻敲构件即可完成销钉的拆卸，不会损伤销钉表面。在倒印功能的实现上，构件与纺器接触的工作面平面度控制在0.1mm以内，保证压印时的受力均匀，压出的印记清晰规整，可作为后续纺器部件装配的对位基准，避免因为印记偏斜导致的装配错位。该结构件的材质适配铸造工艺常用的锌合金或铝合金材料，既保证足够的结构强度应对拆装时的扭矩受力，也具备较好的耐磨性，长期使用后孔位、工作面不会出现明显的磨损变形，可满足手纺器长期使用过程中的维护、调校需求。
