带安装耳的铰接式支撑座结构设计

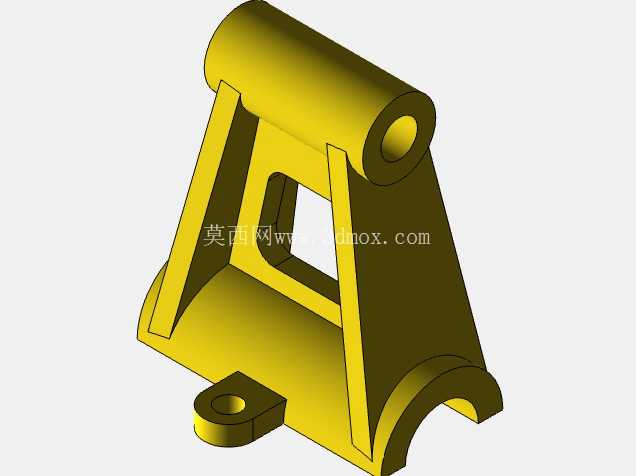

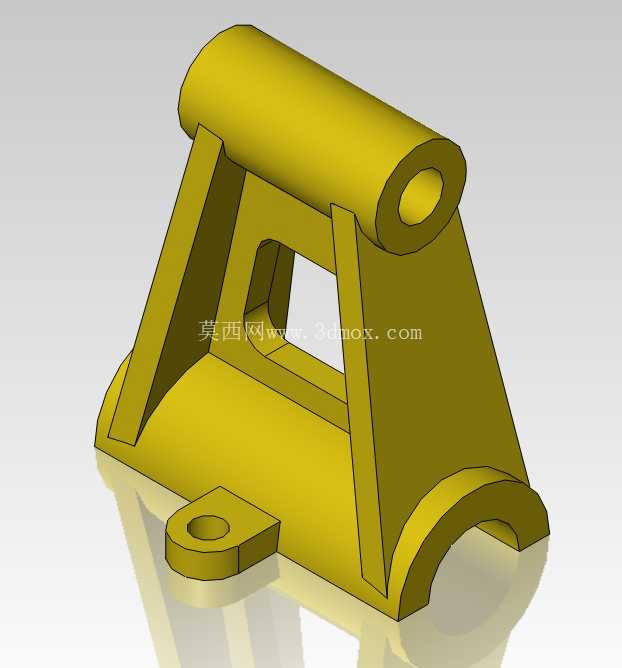

　　在中小型输送线、轻工自动化设备的铰接摆动工位中，这类带安装耳的支撑座是承担铰接转轴承载、限位摆动轨迹的核心受力构件，日常工况下需要持续承受径向载荷与小幅摆动带来的交变应力，同时还要适配现场安装的定位需求，避免装配后出现铰接卡滞、受力偏载的问题。从结构功能来看，上部的同轴筒状结构是铰接轴的安装位，内孔需要与铰接轴保持间隙配合，既要保证轴件转动顺畅，也要控制配合间隙避免径向窜动，筒身的长度设计需要匹配对应铰接臂的宽度，保证铰接臂转动时不会与支座侧壁发生剐蹭；下部的弧形贴合面是为了适配配套设备的弧形安装基面，安装时可以直接贴合在圆柱型机架或者弧形梁的外表面，减少额外的适配垫块加工，降低现场装配的调整工作量。

　　侧方伸出的带孔安装耳是整个支座的定位固定点位，耳座上的通孔用于穿装固定螺栓，设计时特意将耳座与支座主体做了一体化的圆弧过渡，避免直角连接处出现应力集中，在承受交变载荷时不会从耳座根部发生断裂；两侧的斜向加强筋连接上部筒身与下部底座，筋板的厚度根据承载需求做了等强度设计，既不会因为筋板过厚增加不必要的铸件重量，也不会因为筋板过薄导致支撑刚性不足，筋板中间预留的方形镂空一方面是为了减少铸件的材料用量，降低整体重量，另一方面也可以作为装配时的操作避让空间，方便工人穿装上部铰接轴的固定紧固件。

　　从设计思路层面，这类支座采用铸造工艺成型，所有的外棱边都做了圆角过渡处理，一方面是满足铸造工艺的拔模需求，避免铸件出现尖角缺料、冷隔的缺陷，另一方面圆角过渡可以有效分散应力，提升构件的疲劳强度，避免长期受载后出现裂纹。安装边界上，下部弧形基面的曲率半径需要与配套安装的弧形梁外径完全匹配，装配时基面贴合率要达到70%以上，避免局部点接触导致受力后压溃基面；侧方安装耳的孔位中心到上部铰接筒轴线的距离是核心安装尺寸，直接决定铰接点的高度位置，设计时需要严格控制该尺寸的公差，避免铰接臂安装后出现位置偏差导致运动干涉；上部铰接筒的内孔轴线与下部弧形基面的平行度也需要严格管控，否则会导致铰接轴安装后出现别劲的问题，加速轴与孔的磨损。

　　实际应用中，这类支撑座常被用在小型升降机构的摆动支撑位、输送线的挡料臂铰接位、工装夹具的翻转支撑点位，相比焊接式的支座，铸造一体成型的结构整体刚性更好，长期受载后不会出现焊缝开裂的问题，同时一体化的结构不需要后续焊接加工，生产效率更高，尺寸一致性也更好，适合批量配套使用。设计时还需要考虑铸件的壁厚均匀性，上部筒身的壁厚、底座的壁厚、加强筋的厚度差值控制在2mm以内，避免铸造时因为壁厚差过大出现缩孔、缩松的缺陷，影响构件的整体强度；安装耳的厚度需要匹配固定螺栓的强度等级，避免螺栓锁紧时耳座出现变形，耳座孔的周边做了局部加厚处理，提升螺栓压紧面的局部抗压能力，防止长期受振动后螺栓出现松动。
