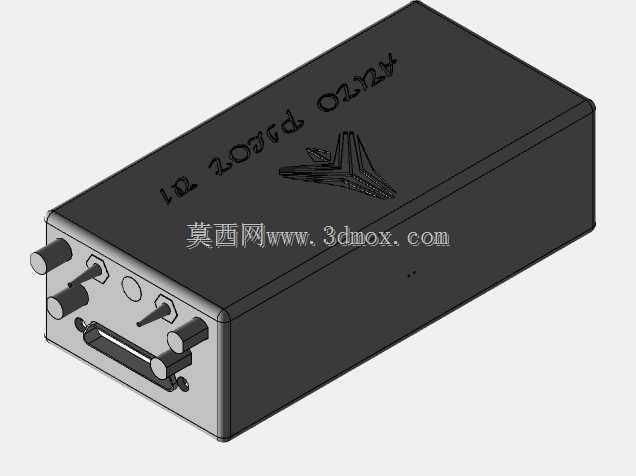

集成J30连接器的航空飞控防护箱体

在小型无人机、轻型通航飞行器的航电系统布设场景中，飞控单元的防护承载结构直接决定核心控制电路的运行稳定性，这款集成J30连接器接口的飞控箱体，正是针对机载航电设备的安装防护需求完成的结构设计。从实际装机使用的角度出发，箱体采用封闭式矩形壳体结构，侧壁预留的多组接口位完全匹配J30系列微矩形电连接器的安装尺寸，可直接将集成了飞控核心电路的PCB板内置固定，无需额外设计转接安装结构，大幅缩减航电单元的组装工序。设计阶段优先考虑机载场景的振动耐受需求，壳体边角做圆弧过渡处理，既避免锐边在装机操作时造成线缆划伤，也能提升壳体整体的结构刚性，降低飞行过程中持续振动带来的结构疲劳风险。接口端的布局充分考虑机载布线的走线逻辑，不同功能的连接器接口沿侧壁分层排布，电源输入、信号传输、调试接口的位置预留足够的插拔操作空间，不会出现相邻接口插拔干涉的问题，同时接口周边的壳体凸台结构可配合密封垫实现IP65级的端面密封，阻挡高空中的水汽、粉尘侵入箱体内部损伤电路。从安装边界来看，箱体整体外形规整，无外凸的异形结构，底部预留的四个安装孔位间距符合通用航电设备的安装标准，可直接固定在飞行器的航电舱安装架上，不需要额外定制转接支架，壳体的壁厚经过受力仿真校核，在满足轻量化要求的前提下，可承受飞行器机动飞行时的过载冲击，不会出现壳体变形挤压内部电路板的情况。箱体顶面的标识区域采用下沉式设计，可直接激光蚀刻设备编号、接口定义等标识内容，不会因为长期摩擦导致标识模糊，方便外场维护时快速识别接口功能。内置的电路板安装柱高度经过精准计算，确保J30连接器焊接在PCB板上后，连接器端面刚好与箱体侧壁的接口齐平，不会出现连接器内凹或者外凸过多的问题，保证外接插头对接时的配合精度，避免出现接触不良的故障。
