小型台式压缩空气驱动动力装置结构

这套小型气动动力结构，主要面向教学演示、小型桌面实验装置的动力输出场景，也可作为机加工实训环节的实操装配项目，适配小型铣床、车床的加工能力范围，所有零件均可采用常规棒材、标准紧固件完成加工与组装，无需特殊定制的非标坯料。从实际功能来看，该结构依靠压缩空气驱动实现旋转动力输出，整体没有复杂的配气油路或电控组件，结构拆解后所有零件均可通过常规机加工工序完成，适合作为机械原理入门的实物演示载体，也可用于小型桌面实验台的动力源，输出转速与扭矩可通过输入气压的调整实现线性调节，适配低负载的旋转作业需求。

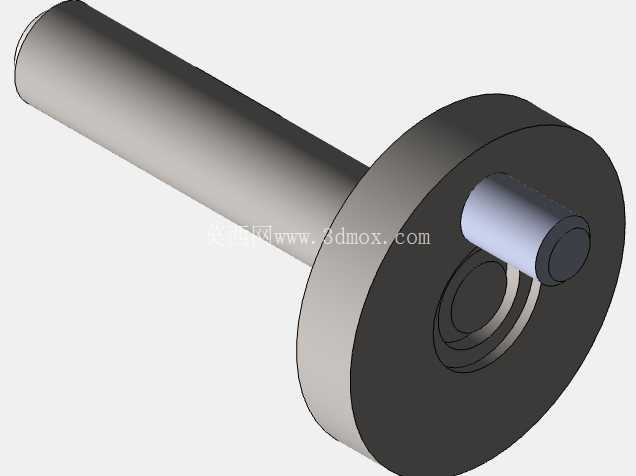

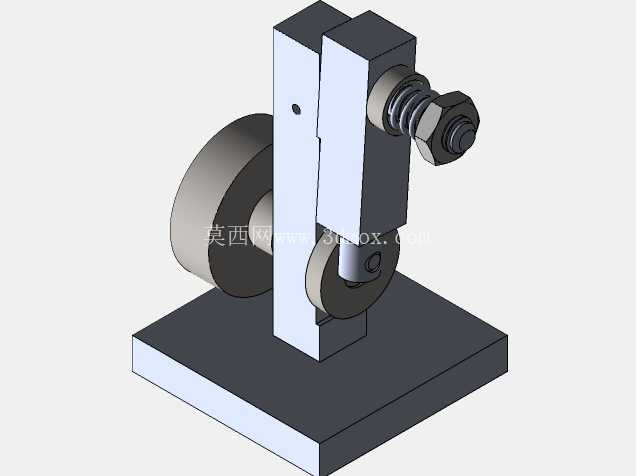

设计层面优先考虑了加工可行性，所有回转类零件均采用标准直径的棒材下料，没有异形曲面或大余量去除的结构，立式支撑构件采用平板类结构，仅需铣削平面、钻孔两道核心工序即可完成，底座采用方形平板结构，预留的安装孔位可直接固定在桌面实验台或工装平板上，安装边界控制在极小的桌面占用范围内，不需要额外的大型安装基座。动力传递路径采用曲柄滑块类的衍生结构，将活塞的直线往复运动转换为飞轮端的旋转输出，端部的调节螺栓组件可调整运动副的配合间隙，避免长期运转后出现的旷量问题，飞轮采用厚重的圆盘结构，可储存旋转惯量，保证输出转速的平稳性，避免低气压输入时出现的运转卡顿问题。

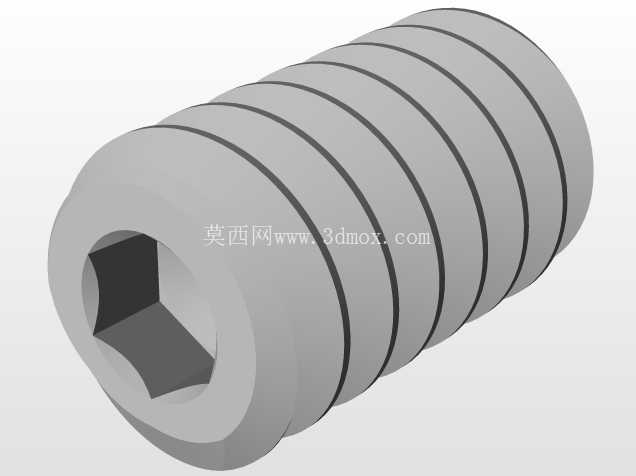

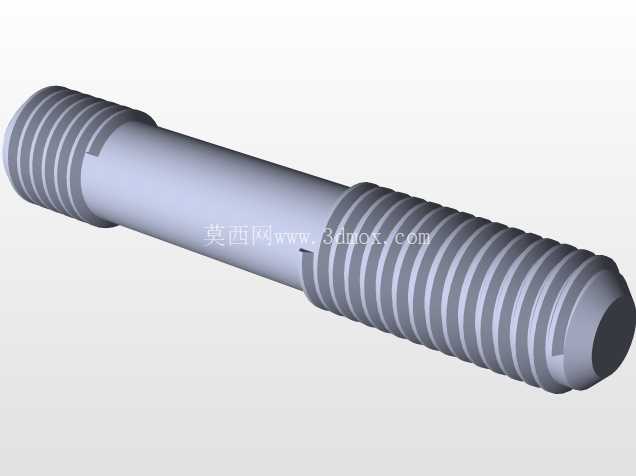

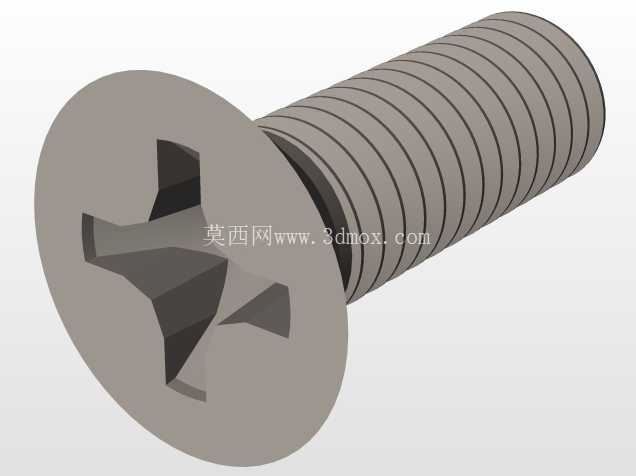

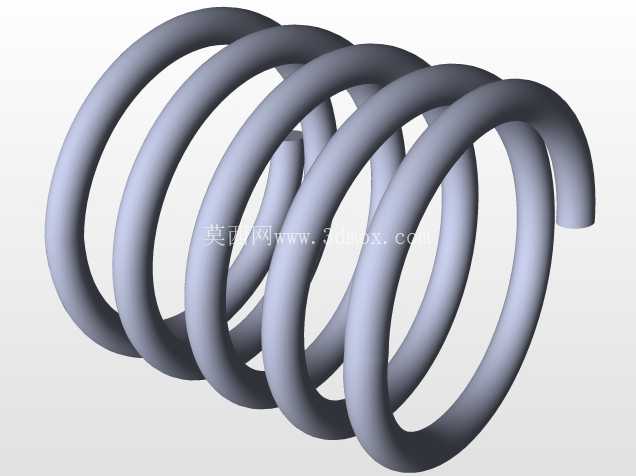

从装配逻辑来看，所有紧固件均采用标准公制规格，销钉类零件用于运动副的定位，避免运转过程中出现构件错位，弹簧组件用于提供复位预紧力，保证运动循环的连续性。安装时需先将立式支撑件固定在底座上，再依次装入曲轴、飞轮组件，之后装配活塞与配气端的调节螺栓结构，最后装入预紧弹簧与锁紧螺母，调整螺母的旋入深度即可控制活塞的行程间隙，保证运动过程中无卡滞、无多余窜动。整体结构的运动副均采用敞露式设计，方便观察机械运动的全过程，也便于日常的维护与间隙调整，不需要拆解整体结构即可完成润滑、紧固等日常保养操作。

在实际实训应用场景中，这套结构可覆盖从下料、车削、铣削、钻孔到装配调试的全工序实操环节，学员可独立完成所有零件的加工与整机装配，直观理解曲柄类动力装置的运动原理，掌握运动副间隙调整、紧固件锁紧的实操技巧。作为实验动力源使用时，可在飞轮输出端加装小型带轮或联轴器，为低负载的桌面实验装置提供旋转动力，不需要外接电源，仅通过压缩空气管路即可驱动，适合在无供电的实验场景或防爆要求的简易实验环境下使用。结构的所有受力构件均采用金属棒材加工，支撑件与底座的厚度经过校核，可承受持续运转时的振动载荷，不会出现构件变形或连接松动的问题，长期运转的可靠性有充足的结构冗余。
